Northrop F-5E Tiger II (Многоцелевой истребитель)

• Описание самолета
• Тактико-технические характеристики самолета F-5E
• Вооружение

Описание самолета

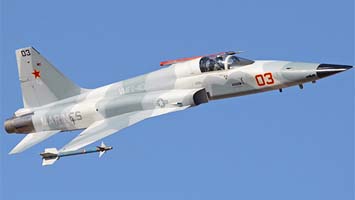

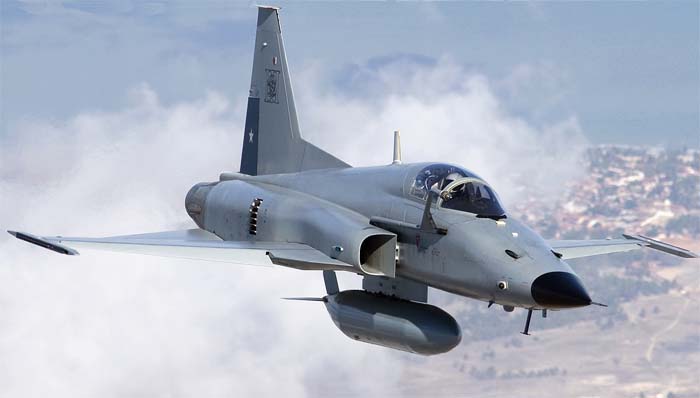

   F-5E Tiger II — усовершенствованный одноместный вариант истребителя F-5A. Производится корпорацией Northrop с 1973 года. Модернизировано управление оружием и установлены более мощные двигатели. Основной целью модернизации было получение превосходства над советскими истребителями типа МИГ-21. F-5F — двухместный учебно-боевой вариант самолета F-5E

На F-5E и F-5F использовалась импульсная РЛС Эмерсон Электрик AN/APQ-153, затем усовершенствованный вариант AN/APQ-159, позволяющие производить поиск воздушных целей (на фоне земли цели не обнаруживались), наведение УР и воздушной стрельбы из пушки. Дальность обнаружения цели — 74 км, дальность захвата —19 км. Установлены также радиолокационная система AN/ARN-118 TACAN, ДМВ радиостанция, прицел с вычислителем упреждения и система опознавания госпринадлежности AN/APX-101.

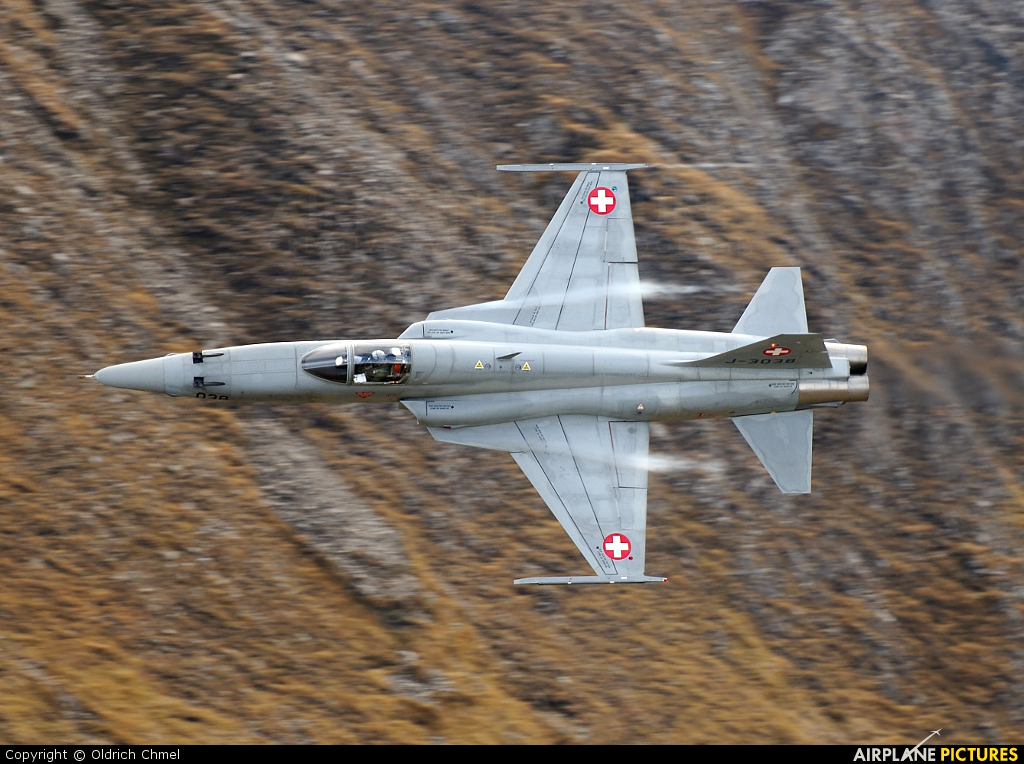

F-5E и F-5F были поставлены Бахрейну, Бразилии, Тайваню, Китаю, Эквадору, Эфиопии, Гондурасу, Индонезии, Ирану, Иордании, Кении, Южной Корее, Малайзии, Мексике, Марокко, Филиппинам, Саудовской Аравии, Сингапуру, Судану, Швейцарии, Таиланду, Тунису, Северному Йемену.


Тактико-технические характеристики самолета F-5E:
Год принятия на вооружение — 1973
Размах крыла — 8,13 м
- с баками на концах крыльев — 8,54
Длина — 17,28 м
Высота — 4,08 м
Площадь крыла — 14,45 кв.м
Тип двигателя — 2 х ТРД  Дженерал Электрик J85-GE-21B
Тяга — 2 х 15,5 кН (2 х 1580 кгс)
Топливо во внутренних баках — 2560 л
- ПТБ — 3 х 1041
Максимальная скорость на высоте 11 км — 1700 км/ч
Крейсерская скорость на высоте 11 км — 1041 км/ч
Практическая дальность с ПТБ — 3720 км
Максимальная скороподъемность — 10455 м/мин
Практический потолок — 15590 м
Вооружение:

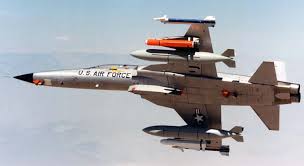

2 x 20-мм пушки Ford M39A2 (2х280 или 1х140 снарядов, 3000 выстр./мин)
3175 кг боевой нагрузки на 7 пилонах подвески.

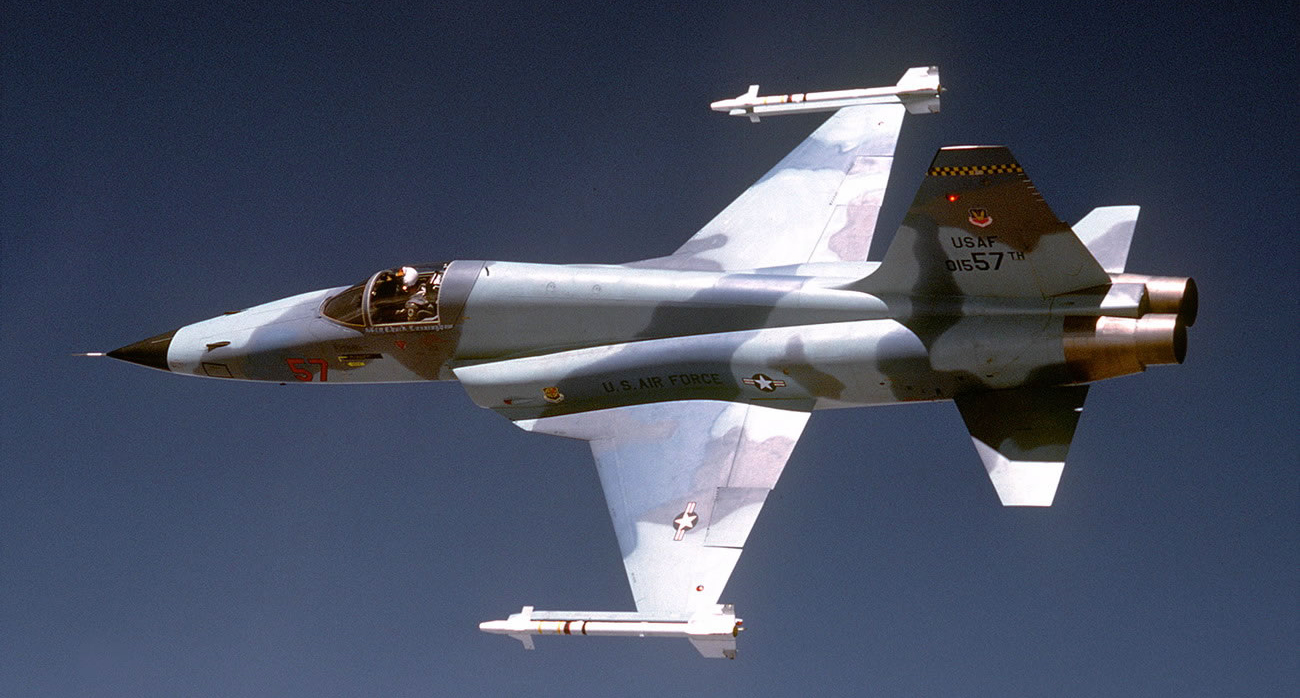

На концах крыла размещены две УР AIM-9 «Сайдуиндер». На пяти узлах подвески самолет может нести бомбовую нагрузку до 2810 кг.
Возможна установка УР AGM-65 Maverick, напалмовые баки, кластерные бомбы и ПУ 127и 70-мм НУР.
