Миг-23 (фронтовой истребитель)

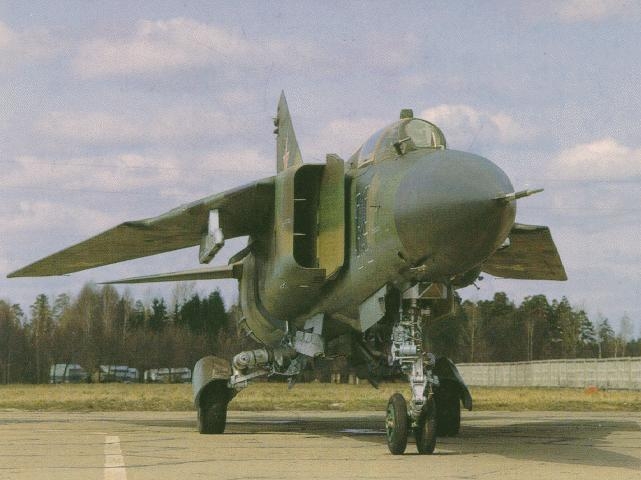

Описание самолета

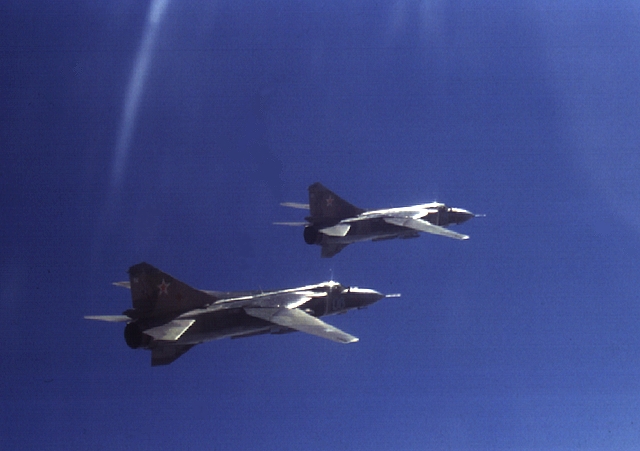

История создания самолета МиГ-23 берет начало в первой половине 60-х годов, когда ОКБ А.И.Микояна приступило к разработке истребителя для замены МиГ-21. Для улучшения взлетно-посадочных характеристик самолета на новом истребителе было решено установить крыло с изменяемой геометрией (консоли изменяют угол в пределах 16-72 градуса). Первый полет опытный МиГ совершил 26 мая 1967 года, а первый серийный МиГ-23С поднялся в воздух в мае 1969 года.

Серийное производство нового истребителя велось на московском заводе «Знамя Труда». Необходимость дальнейшего совершенствования бортового радиоэлектронного оборудования и вооружения, а также улучшение маневренных характеристик потребовало коренного улучшения самолета. Модернизированный МиГ-23М оснащался новым двигателем, оборудованием, подвесным подфюзеляжным топливным баком и крылом с увеличенной площадью и улучшенной аэродинамикой.

Требования дальнейшего увеличения маневренности, вызванные появлением в США истребителей четвертого поколения, привели к созданию в 1974 году облегченного истребителя МиГ-23 МЛ. Самолет получил усовершенствованное оборудование, более мощный двигатель. Были внесены изменения в конструкцию планера — укорочен форкиль и фюзеляж. Самолет серийно выпускался, для советских ВВС с 1976 по 1981 гг., а на экспорт до 1985 года. На базе МиГ-23МЛ был создан перехватчик ПВО МиГ-23П с другим комплектом оборудования.

В конце 70-х годов началось производство последней и самой совершенной модификации -МиГ-23МЛД. Доработки касались в первую очередь конструкции фюзеляжа и были призваны улучшить характеристики устойчивости самолета на больших углах атаки. Истребитель оснащался усовершенствованной РЛС, способной сопровождать до 6 целей одновременно. Для защиты от переносных зенитно-ракетных комплексов на неподвижных частях крыла установили блоки контейнеры с инфракрасными ловушками.

Истребитель МиГ-23МЛД широко применялся в Афганистане, где помимо задач обороны от возможных действий ВВС Пакистана, использовался для нанесения ударов по наземным целям, причем потери от огня зенитных средств были минимальные: благодаря высокой тяговооруженности МиГ-23 резко набирал высоту и быстро выходил из зоны поражения.

Несколько сот Миг-23С до сих пор служат в вооруженных силах России, заменяя Су-9Су-11 и Як-28П . Ракеты, укреплены на среднем пилоне, пилонах под воздухозаборниками и основаниями крыльев. Для зарубежных заказчиков производилась упрощенная модификация Миг-23 с такой же высокоскоростной конструкцией планера и системами Миг-23С, но без радара. Третья модификация — двухместный тандем Миг-23У, используемый в учебных целях.

В состав оборудования входят :

- РЛС «Сапфир-21″ (МиГ-23С и МиГ-23МС),

- импульсно-доплеровская РЛС «Сапфир-23Д» (МиГ-23М и МиГ-23МФ, дальность обнаружения воздушной цели класса МиГ-21 - 55 км, дальность захвата 35 км), «Сапфир-23МЛ» (Ми Г-23МЛ, дальность обнаружения воздушной цели 85 км, дальность захвата 55 км) или «Сапфир-23МЛА» (МиГ-23МЛА);

- теплопеленгатор ТП-23, ТП-23-1, ТИ-23М (МиГ-23МЛ, дальность обнаружения воздушной цели в задней полусфере до 35 км) или ТП-26 (60 км);

- станция наведения УР класса воздух — поверхность «Дельта-Н» (МиГ-23С или «Дельта-НГ»;

система «Лазурь-С» (МиГ-23С), «Лазурь-СМ» (МиГ-23М) или «Лазурь-СМЛ» (МиГ-23МЛ), обеспечивающая автоматическое наведение самолета с использованием наземной системы управления «Воздух»;

- ИЛС АСП-ПФ (МиГ-23С), АСП-23Л (МиГ-23Л) или АСП-17МЛ (МиГ-23МЛ);

- радиостанция Р-832М или Р-862 (МиГ-23МЛА);

- аварийная радиостанция Р-855УМ;

- навигационная система «Полет-1Л-23″ (МиГ-23С, МиГ-23М) или «Полет-2Л-23″ (МиГ-23МЛ);

- автоматический радиокомпас АРК-10 или АРК-15М;

- маркерный радиоприемник МРП-56П;

- радиовысотомер РВ-УМ (МиГ-23С) или РВ-4;

- самолетная аппаратура радиотехнической системы ближней навигации РСБН-6С;

- ответчик СО-69;

- система предупреждения и оповещения СЗМ;

- система постановки активных радиолокационных помех «Репер» Н;

- автоматическая система управления САУ-23А (МиГ-23С, МиГ-23М), САУ-23АМ;

- система ограничительных сигналов СОС-3-4 (МиГ-23МЛД).

Самолеты МиГ-23 поздних серий оснащены контейнерами с ИК ложными целями (расположены над неподвижной частью крыла) .

Самолеты МиГ-23 различных модификаций поставлялись ВВС и войскам ПВО СССР, ВВС Афганистана, Алжира, Анголы, Болгарии, Кубы, Чехословакии, Германии, Египта, Ливии, Венгрии, Ирака, Индии, КНДР, Эфиопии, Южного Йемена, Польши, Сирии, Вьетнама.

Серийное производство прекращено в начале 1980-х годов.

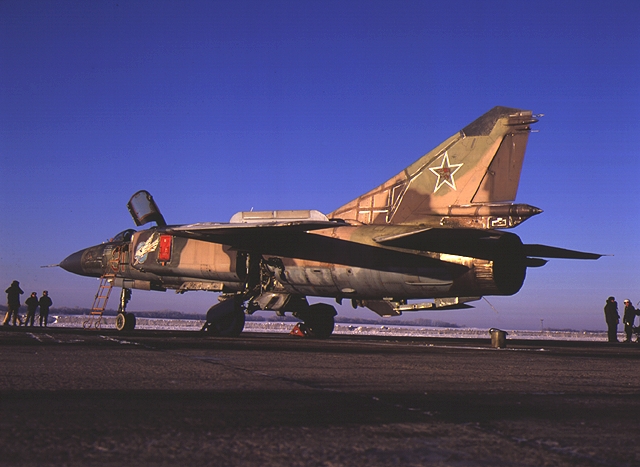

Тактико-технические характеристики

Год принятия на вооружение — 1969 г.
Размах крыла — 7,8 / 14,0 м.
Длина самолета — 16,7м.
Высота — 5,77 м.
Площадь крыла, кв.м. — 37,35 при 16°; — 35,50 при 45°; — 34,16 при 72°.
Масса пустого — 10850 кг.
Взлетная масса — 14700 кг.
Максимальная взлетная масса — 17800 кг.
Тип двигателя — ТРДФ Р-35-300.
Максимальная тяга, кН/кгс:
- бесфорсажная — 2х84,0/2х8550;
- форсажная — 2х124,5-127,5/2х12700-13000.
Максимальная скорость, км/ч:
- у земли — 1350;
приуглестреловидности 16° — 940(М=0,8);
- на большой высоте — 2500 (М=2,35).
Посадочная скорость — 240 км/ч.
Практический потолок — 18500 м.
Практическая дальность, км:
- без ПТБ — 1950;
- с ПТБ (3х800 л) — 2820.
Длина разбега — 500 м.
Длина пробега — 750 м.
Максимальная эксплуатационная перегрузка — 8,5 при полном ракетном вооружении и М=0,85 — 4,0

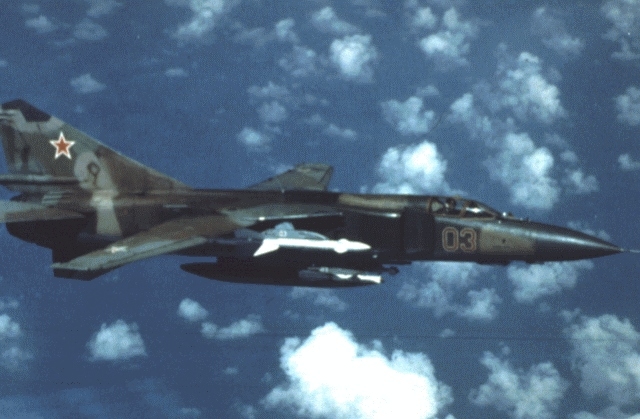

Вооружение

пушка ГШ-23Л (23 мм, 3200 выстр./мин. боекомплект 260 патронов), УР средней дальности Р-23Р и Р-24Р с радиолокационной полуактивной системой наведения, а также Р-23Т и Р-24Т с ТГС на двух подкрыльевых узлах внешней подвески и до четырех УР ближнего боя Р-60 и Р-60М на двух подфюзеляжных узлах. Для поражения наземных целей применяются УР Х-23 с наведением по лучу, НАР и свободнопадающие бомбы общей массой до 2000 кг.

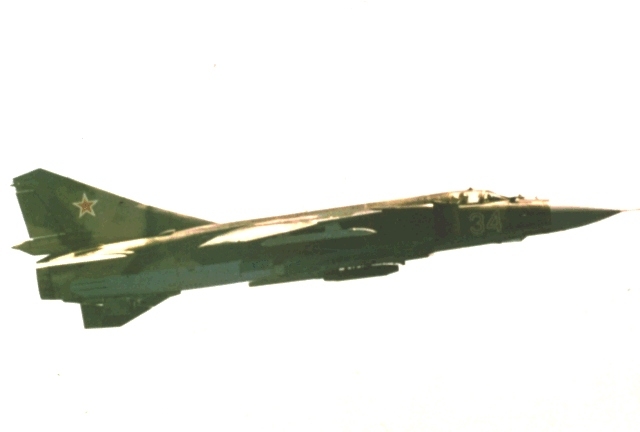

Модификации

МиГ-23С - первый серийный истребитель модели МиГ-23. Первый полет самолет совершил 21 мая 1969 г. Оснащение: ТРДФ Р-27Ф-300, РЛС РП-22, теплопеленгатор, радиокомпас АРК-10 и аппаратура приводной системы АСП-ПФ.

Выпускался в 1969-1970 гг. в г. Москве на ММЗ «Знамя труда» (в настоящее время МНПО им. Дементьева).

МиГ-23УБ - учебно-боевой самолет «Спарка». Выпускался в 1970-1978 гг. в Иркутске.

МиГ-23М - самолет с крылом увеличенной площади и усовершенствованной аэродинамикой. Вооружение истребителя, имевшего усовершенствованную РЛС «Сапфир-23Д», позволяло сопровождать цели на фоне земли, теплопеленгатор ТП-23 и оптический коллиматорный прицел АСП-23Д позволили применять УР средней дальности Р-23Р (радиолокационная полуактивная система наведения) и Р-23Т (И К самонаведение), а также УР с ИК самонаведением малой дальности К-13М.

МиГ-23МС и МиГ-23М с упрощенной бортовой радиоэлектроникой и вооружением в 1973 году предназначались для поставок на экспорт.

МиГ-23М и МиГ-23МФ - второй экспортный вариант самолета (1977 г.) имел более мощную РЛС.

МиГ-23МЛ - начал выпускаться с 1974 г. Самолет имел усовершенствованную автоматическую систему управления, РЛС «Сапфир-23МЛ», теплопеленгатор ТП-23М, систему опознавания «свой-чужой» СРО-2М и индикатор на лобовом стекле ИЛС АСП-17МЛ. МиГ-23П — облегченный перехватчик для войск ПВО, способный вести борьбу с низколетящими целями. Начал выпускаться с 1977 года.

МиГ-23МЛД - наиболее совершенная модификация в семействе МиГ-23. Самолет имел оптимальную компоновку, обеспечивающую существенное улучшение маневренности при минимальной модификации планера. РЛС истребителя способна обнаруживать и сопровождать до шести воздушных целей. Для защиты на малых высотах от ПЗРК и УР с ИК системами самонаведения на неподвижных частях крыла установили блоки контейнеров с ИК ловушками. Вооружение: УР Р-24Р, Р-24Т, а в дальнейшем устанавливались высокоманевренные ракеты ближнего боя Р-73 с ИК системой самонаведения.

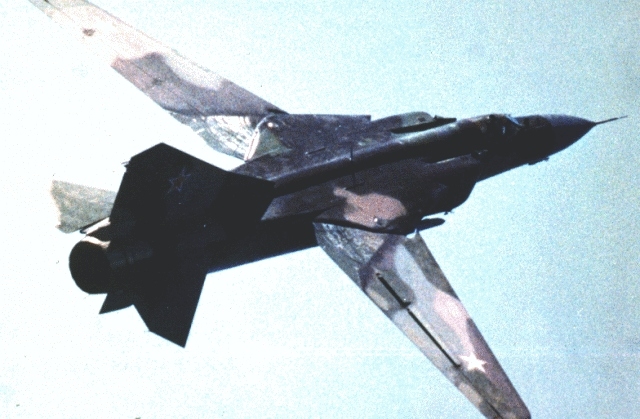

Боевое применение

Первое крупное столкновение с участием МиГ-23 состоялось 19 сентября 1979г., когда сирийские МиГ-23МС атаковали над Ливаном израильский разведчик Макдоннел-Дуглас RF-4 Фантом II, однако не достигли успеха. В июне 1982г. началось вторжение Израиля в Ливан. В небе долины р. Бекаа завязались ожесточенные бои между сирийской и израильской авиацией, кульминацией которых явилось воздушное сражение 10 июня. В бой было вовлечено 350 самолетов с обеих сторон. Сирийцы потеряли 22 истребителя (в том числе 4 МиГ-23МФ и 8 МиГ-23МС). Потери израильской авиации составили 10 истребителей. В целом ВВС Сирии с 6 по И июня, когда было заключено соглашение о прекращении огня, сбили в воздушных боях 23 и потеряли 47 самолетов. Двукратный перевес в сбитых самолетах объяснялся не только техническим превосходством F-15 над МиГ-23 первых модификаций, но и широкое использование Израилем самолетов ДРЛО и РЭБ, а также лучше отработанной тактикой боевого применения истребительной авиации.

В боях над Ливаном летом 1982г. были продемонстрированы как сильные, так и слабые стороны МиГ-23. К первым относились высокие скоростные и разгонные характеристики, дававшие МиГу возможность выполнять стремительную атаку и выходить из боя с высокой скоростью, переложив крыло на максимальный угол стреловидности, а также способность к относительно длительному полету на малой высоте со сложенным крылом. Слабыми сторонами МиГ-23МС и МиГ-23МФ явилась недостаточная маневренность по сравнению с F-15A, худшие характеристики бортовой РЛС и ракетного вооружения, плохой обзор из кабины. В конце 1982г. в Сирию прибыла партия из 50 усовершенствованных МиГ-23МЛ, что способствовало изменению качественного соотношения сил в воздухе в пользу Сирии. В декабре 1982г. начался «второй раунд» воздушных боев между сирийской и израильской авиацией. На этот раз успех сопутствовал сирийцам: их МиГ-23МЛ сбили три израильских F-15 и один F-4, не понеся при этом потерь.

Другим театром военных действий, на котором широко применялись МиГ-23, была Ангола. В 1985г. в эту страну было направлено 50 МиГ-23МФ, пилотируемых кубинцами. Самолеты немедленно были переброшены на юг страны, где вступили в боевые действия с авиацией Южно-Африканской Республики. Их основными противниками в воздухе стали истребители Дассо-Бреге Мираж F.1С и Мираж III. Несколько самолетов этих типов были уничтожены ангольскими и кубинскими истребителями МиГ-23, вооруженными УР Р-60. Ангольско-кубинские ВВС сумели завоевать и удержать господство в воздухе над южными районами страны.

В 1979г. советские вооруженные силы были введены в Афганистан. В составе частей ВВС, направленных в эту страну, находились и истребители МиГ-23, разместившиеся на аэродроме Кабул, а несколько позже — в Баграме. Помимо задач обороны от возможных действий ВВС Пакистана, МиГ-23МЛД широко использовались для нанесения ударов по наземным целям, причем потери от огня зенитных средств противника были минимальными: благодаря высокой тяговооруженности МиГ-23 резко набирали высоту после взлета и быстро выходили из зоны поражения ПЗРК, с которыми «душманы» подкарауливали свою добычу вблизи аэродромов. Кроме того, успешному применению МиГ-23 в условиях высокогорья способствовали хорошие взлетно-посадочные характеристики этой машины. В воздушном бою советские МиГ-23МЛД сбили один пакистанский истребитель F-16A. В то же время пакистанским истребителям удалось уничтожить два МиГ-23 ВВС Афганистана.

МиГ-23МФ и МиГ-23МС активно использовались Ираком в войне с Ираном в 1980-1988гг. Самолеты привлекались для завоевания господства в воздухе и перехвата иранских самолетов, а также для нанесения ударов по наземным целям. 4 января 1989г. произошло боевое столкновение двух ливийских МиГ-23МС, выполняющих, по утверждению ливийского командования, обычный тренировочный полет над нейтральными водами Средиземного моря, с американским воздушным патрулем — двумя F-14A Томкэт с авианосца Джон Кеннеди. По сообщению американцев, Томкэты обнаружили ливийскую пару при помощи бортовых РЛС на удалении более 130 км. МиГи летели на высоте 10 000 м со скоростью 800 км/ч. Американцы сочли действия ливийской стороны угрожающими и сбили их.

Последней войной, в которой участвовали МиГ-23, явились бои 1991г. в Персидском заливе. К началу боевых действий Ирак располагал самолетами МиГ-23МФ и МиГ-23МС, которым предстояло померяться силами с новейшими западными истребителями, в частности, Макдоннел-Дуглас F-15C последних серий. Всего в ходе войны истребители США (по западным данным) сбили шесть самолетов МиГ-23 (все — самолетами F-15C). Сообщений о победах МиГ-23 в этой войне на Западе не публиковалось, однако, по арабским источникам, МиГ-23МФ сбили, как минимум, один F-16, применив УР Р-23 на встречных курсах.
