Су-15 (истребитель-перехватчик)

Описание самолета

В 1958-59 годах на базе Т-43 были спроектированы и построены экспериментальные машины Т-49 и Т-5. Первая предназначалась для летных испытаний боковых секторных воздухозаборников, а на второй проводились исследования двухдвигательной схемы, в частности — отработка сопловой части фюзеляжа. Результаты этих экспериментов легли в основу создания нового самолета в ОКБ П.О.Сухого. Начало работ над ним совпало с периодом, когда у руководства страны укрепилось мнение о неперспективности авиации, и финансирование авиационной тематики практически прекратилось. И все же, несмотря на финансовые и другие трудности, самолет построили. 30 мая 1962 года В.С.Ильюшин совершил первый полет на новом перехватчике Т-58Д-1.

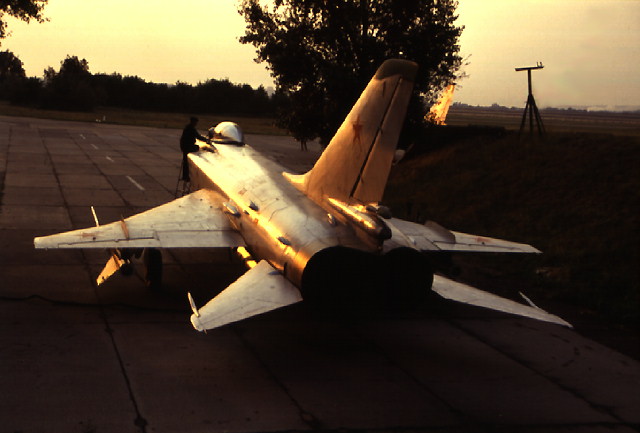

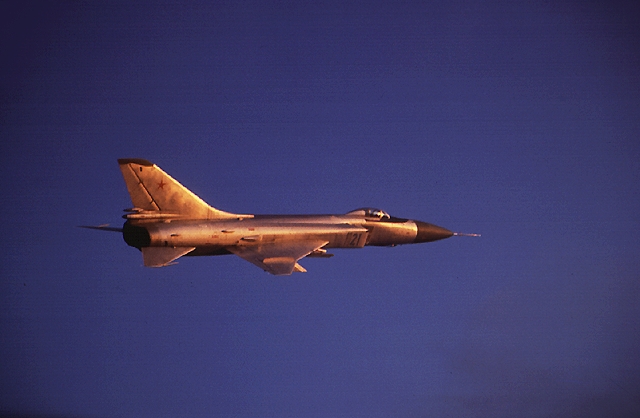

Внешне Т-58 значительно отличался от своих предшественников. Антенну БРЛС «Орел-Д», имевшую большой диаметр, разместить в конусе воздухозаборника не представлялось возможным, поэтому ею была полностью занята носовая часть фюзеляжа, а воздухозаборники, сместившись назад, стали боковыми. Технологически фюзеляж разделялся на головную и хвостовую части, а разъем между ними служил для удобства установки и замены двигателей. Силовая установка самолета включала в себя два двухвальных турбореактивных двигателя Р11-Ф2С-300 разработки КБ С.К.Туманского, с тягой на форсажном режиме по 6200 кгс. (На последних сериях применялись Р13-300 — по 6600 кгс.) Кроме двигателей в фюзеляже размещались: герметическая кабина с фонарем, топливные баки-отсеки и другое оборудование. В хвостовой части фюзеляжа были установлены четыре тормозных щитка.

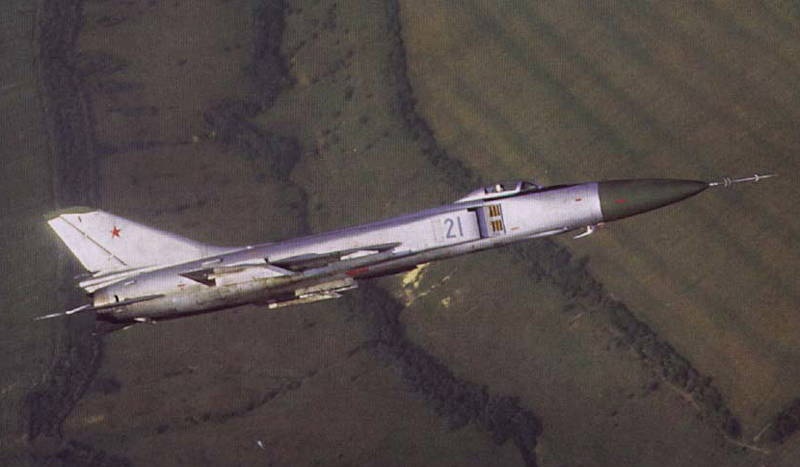

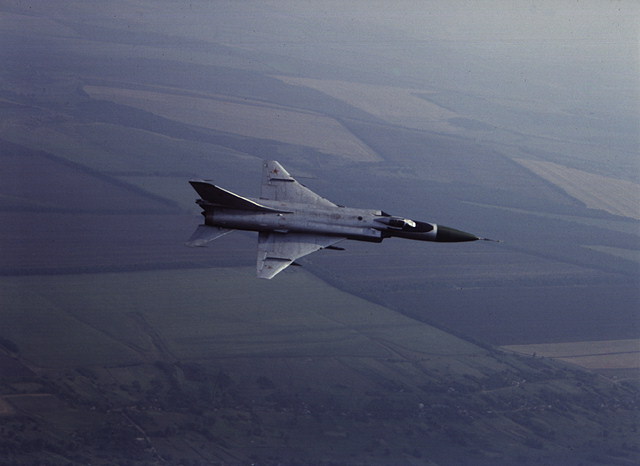

Крыло треугольной формы в плане имело угол стреловидности 60° по передней кромке. Для увеличения подъемной силы на взлете и посадке каждая консоль была оснащена поворотным закрылком с системой управления пограничным слоем (эта система отрабатывалась в 1962-63 гг. на самолете С-25), наличие которой способствовало повышению эффективности закрылков, препятствуя срыву пограничного слоя при выпуске их на 45°. Первоначально на новом перехватчике (в серийное производство он пошел под обозначением Су-15) система УПС не подключалась, и максимальный угол выпуска закрылков ограничивался 25°. Для уменьшения индуктивного сопротивления и улучшения взлетно-посадочных характеристик с 11-й серии самолета конструкция крыла претерпела изменения: площадь была увеличена до 36,6 м2, а передняя кромка концевой части получила излом на 45° и аэродинамическую крутку. Хвостовое оперение с углом стреловидности 55° по линии 1/4 хорд, включало в себя цельноповоротный стабилизатор и киль с рулем направления.

Шасси самолета состояло из убираемой в фюзеляж передней стойки, снабженной самоориентирующимся тормозным колесом размером 660х200 мм, и главных стоек с одинарными тормозными колесами размером 880х230 мм, убираемыми в крыльевые ниши к оси самолета. Тормозные барабаны последних имели спирто-водяное охлаждение. Кроме того, предусматривался тормозной посадочный парашют, укладываемый в контейнер под рулем направления.

Управление самолетом осуществлялось с помощью бустеров (гидроусилителей), включенных по необратимой схеме и установленных вблизи органов управления — стабилизатора, элеронов и руля направления. Четыре автономные гидравлические системы обеспечивали уборку и выпуск шасси, закрылков, тормозных щитков, управление воздухозаборниками и створками реактивных сопел двигателей, питание привода антенны БРЛС. Рабочая жидкость гидросистемы — АМГ-10. Самолет был оснащен также тремя автономными пневматическими системами. Пневмосистемы предназначались для основного и аварийного торможения колес, аварийного выпуска шасси и закрылков, наддува гидробака и т. д.

Топливная система включала в себя агрегаты, трубопроводы и топливные баки (три фюзеляжных, два крыльевых и два подвесных, размещенных под фюзеляжем на двух балочных держателях БДЗ-59ФК). Общая емкость топливной системы с подвесными баками — 8060 л. Топливо-авиационный керосин Т-1, ТС-1, Т-2, РТ.

Необходимые условия для работы летчика в кабине (вентиляция, определенные давление и температура, предохранение стекол от запотевания, вентиляция костюма), а также обдув и наддув блоков радиоаппаратуры обеспечивались системой кондиционирования. Для покидания самолета в аварийных ситуациях кабина была оснащена пиросистемой сброса фонаря и катапультным креслом КС-4, обеспечивавшим спасение экипажа на разбеге и пробеге при скорости не менее 140 км/ч, а в полете — на высотах до 20000 м и приборных скоростях до 1200 км/ч.

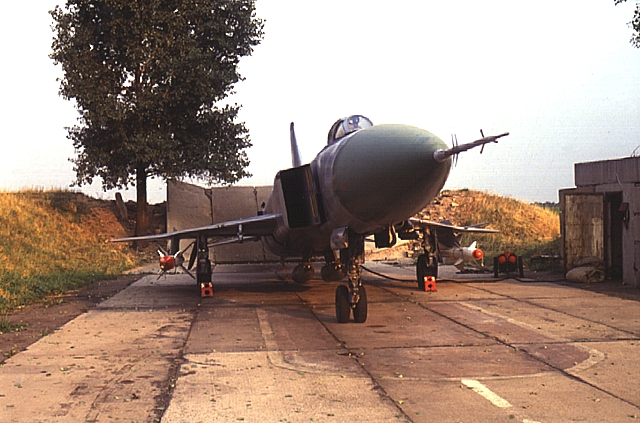

Электрооборудование состояло из источников электроэнергии (генераторы, аккумуляторы), потребителей и электрической сети. Радиоэлектронное оборудование включало аппаратуру: радиосвязи (радиостанция Р-802), радионавигации (автоматический радиокомпас АРК-10, маркерный радиоприемник МРП-56), опознавания (СОД-57, СРЗО-2М), наведения («Лазурь») и БРЛС («Орел-Д» или «Орел-ДМ»). В состав вооружения входили: две управляемые ракеты Р-8М или Р-98 класса «воздух-воздух» с РГС и ТГС, размещенные под крылом на пусковых устройствах ПУ 1-8. Начиная с 1973 года, все самолеты находящиеся в эксплуатации и все вновь выпускаемые, были оснащены двумя пилонами-держателями ПД-62 под две ракеты Р-60 класса «воздух-воздух» с ТГС. После доработки подфюзеляжных пилонов БДЗ-59ФК появилась возможность подвески на них двух унифицированных пушечных контейнеров УПК-23-250. Каждый контейнер включал в себя двухствольную неподвижную пушку ГШ-23Л калибра 23 мм разработки ОКБ В.П.Грязева и А.Г.Шипунова. Темп стрельбы — 3000-3400 выстрелов в минуту, боекомплект — 250 снарядов.

После завершения государственных испытаний самолет в апреле 1965 года был принят на вооружение в составе АРКП Су-15-98. Комплекс предназначался для перехвата воздушных целей с диапазоном скоростей 500-3000 км/ч и высот 500-23000 м. Вывод перехватчика в район встречи с целью и до обнаружения ее БРЛС выполнялся с помощью наземного комплекса автоматизированного наведения «Воздух-1″. Перехват цели, прицеливание и наведение ракеты с РГС осуществлялось БРЛС. Ракеты с ТГС имели иной принцип наведения — инфракрасное (тепловое) излучение, которое они воспринимали, шло непосредственно от цели. В июле 1967 г. истребитель был показан широкой публике на воздушном параде в Домодедово.

Со времени первого вылета перехватчика Су-15 прошло тридцать пять лет и он по праву занял достойное место в ряду самолетов-»долгожителей». Появление этого самолета было бы невозможно без самоотверженного труда его создателей и в первую очередь — П.О.Сухого, С.К.Туманского, Н.П.Зырина, А.И.Вишневского, Р.Г.Ярмаркова, В.С.Ильюшина, Е.С.Соловьева, Е.К.Кукушева и всего коллектива ОКБ.

Кодовое обозначение НАТО — Flagon (Графин).

Тактико-технические характеристики

Год принятия на вооружение -1967
Размах крыла, м - 8,62
Длина самолета, м - 22,07
Высота самолета, м - 5,00
Площадь крыла, м2 - 34,56
Масса , кг
- пустого самолета - 10220
- нормальная взлетная - 16520
- максимальная взлетная - 17094
Тип двигателя - ТРДФ Р11Ф2С-300
Максимальная тяга, кН — 2*60,80
Максимальная скорость, км/ч:
- у земли — 1200
- на высоте 12000 м — 2230
Посадочная скорость, км/ч -350
Практический потолок, м:
- у самолетов с коническим обтекателем РЛС — 18500
- у самолетов с оживальным обтекателем — 17000
Практическая дальность, км — 1550
Длина разбега с ПТБ, м — 1650
Максимальная эксплуатационная перегрузка — 6.5
Экипаж, чел — 1

Вооружение

Две УР класса «воздух-воздух» средней дальности с полуактивной радиолокационной и ИК системами
наведения Р-98 или Р-8М Вместо ПТБ могут подвешиваться два контейнера УПК-23-250 с пушками ГШ-23Л (23 мм, 250 снарядов).

Модификации

Су-15Т. В 1969 году начались государственные испытания модернизированного перехватчика Су-15Т с двигателями Р13-300. От своего предшественника он отличался более совершенной БРЛС, точнее, системой радиоуправления «Тайфун», расширенным составом оборудования (установлены: радиосистема ближней навигации РСБН-5С, станция предупреждения об облучении РЛС — СПО-10 и система автоматического управления САУ-58), сокращенным до трех количеством гидросистем. Проект предусматривал возможность эксплуатации самолета с грунтовых аэродромов и с аэродромов со снеговым покрытием при замене колес основных стоек шасси на лыжи (на серийных самолетах от лыжного варианта шасси отказались). Для повышения маневренности самолета на земле и удаления воздухозаборников двигателей от ее поверхности длина передней стойки шасси была увеличена на 350 мм. К тому же на ней установили спаренные нетормозные колеса размером 620х180 мм и гидравлический привод механизма разворота колес.

Су-15УТ. В конце 60-х годов на базе перехватчика Су-15 создается и запускается в серийное производство Су-15УТ — двухместный учебно-тренировочный самолет без БРЛС и вооружения.

Су-15ТМ. В процессе госиспытаний в системе «Тайфун» выявились существенные недостатки. Она была доработана («Тайфун-М») и установлена на перехватчик, получивший обозначение Су-15ТМ, однако до запуска его в серию успели выпустить около десяти Су-15Т. В настоящее время один из них, с бортовым номером 37 и заводским — 01-05, оборудованный для использования с лыжным шасси, является экспонатом авиационной выставки на Ходынке. Запущенный в серийное производство в начале 70-х годов перехватчик Су-15ТМ на протяжении многих лет оставался одним из основных истребителей авиации ПВО страны.

АРКП Су-15-98М, в состав которого входил самолет, совместно с комплексом наземного наведения «Воздух-1М» в ручном, полуавтоматическом (директорном) и автоматическом режимах обеспечивал перехват воздушных целей с диапазоном скоростей 500-2500 км/ч и высот 500-24000 м. Этот комплекс неоднократно использовался для пресечения нарушений государственной границы СССР. Так, 20 апреля 1978 года самолет «Боинг-707″ южнокорейской авиакомпании KAL, выполнявший рейс из Парижа в Анкоридж (Канада), уклонившись на многие сотни километров от трассы, пересек в районе Мурманска границу СССР. Нарушитель был перехвачен истребителем Су-15ТМ, на установленные сигналы следовать за ним не реагировал и продолжал полет, более того, увеличил скорость и со снижением довернул к границе с Финляндией. Тогда было применено оружие. Поврежденный «Боинг» произвел вынужденную посадку на лед замерзшего озера вблизи г.Кемь. Из 108 пассажиров погибли 2 человека.

Казалось бы, авиакомпания KAL должна принять меры к исключению подобных «ошибок», но через пять с половиной лет все повторилось. В ночь на 1 сентября 1983 года «Боинг-747″, следовавший из Анкориджа в Сеул, нарушил государственную границу в районе полуострова Камчатка и около двух с половиной часов следовал над территорией СССР. Экипаж «Боинга» на сигналы истребителей-перехватчиков не реагировал. По команде пункта управления летчик Осипович, пилотировавший Су-15ТМ, применил оружие (к этому моменту отклонение авиалайнера от маршрута составляло около 660 километров), после чего самолет упал в море. Погибли 269 человек.

В процессе серийного выпуска Су-15ТМ, его оборудование и вооружение неоднократно подвергались доработкам и модернизации. На самолетах первых серий применялись ракеты Р-98, в дальнейшем они были заменены на Р-98М. С 8-й серии носовой конический радиопрозрачный обтекатель антенны БРЛС заменили обтекателем оживальной формы. Это позволило устранить помехи на экране БРЛС, возникавшие из-за ложного отражения сигнала от внутренней поверхности конического обтекателя, но одновременно снизило практический потолок самолета до 18100 метров. Существовал также вариант самолета со встроенной пушечной установкой ГП-9, которая располагалась под фюзеляжем, за передней стойкой шасси, со смещением влево от плоскости симметрии. Самолет прошел испытания, но серийно не выпускался.

Су-15 бис. В 1973 году появился истребитель-перехватчик Су-15 бис. В отличие от серийного Су-15ТМ, на нем были установлено два двигателя Р25-300 с тягой на форсажном режиме по 7300 кгс, носовой радиопрозрачный обтекатель оживальной формы и смонтирована бортовая часть автоматизированной системы контроля (АСК-Т58). Самолет успешно прошел испытания, но в серийное производство также не запускался.

Су-15УМ. В 1976 году начал поступать в войска созданный на базе Су-15ТМ учебно-тренировочный истребитель Су-15УМ, вооруженный четырьмя ракетами с ТГС (2хР-98М, 2хР-60) и двумя УПК-23-250, но не имевший БРЛС. Попытка установить «Тайфун-М» на Су-15УМ (вариант У-58УБ) закончилась неудачей, машина оказалась перетяжеленной.

Т-58Л. Самолеты Су-15 широко использовались в качестве летающих лабораторий. В 1965-66 гг. на самолете Т-58Л (созданном на базе Т-58Д-2) проводилась отработка лыжного варианта шасси, впоследствии установленного на Су-15Т.

Т-58ВД. В 1966 г. на базе опытного самолета Т-58Д-1 был построен экспериментальный Т-58ВД, предназначенный для отработки укороченных взлета и посадки с применением комбинированной силовой установки, состоявшей из двух маршевых и трех подъемных двигателей РД36-35 с тягой на максимальном режиме 800 кгс. Первый полет на Т-58ВД В.С.Ильюшин выполнил в 1966 г. Через год летные испытания завершились, их результаты легли в основу разработки другого самолета — Т-6-1.

Су-15 — заправщик. В 1974-75 гг. осуществлялись исследования по программе «Сахалин» — заправке самолетов в воздухе по схеме «конус-штанга». Для этих целей были доработаны два самолета. На «заправщике» Су-15 (00-01) устанавливался подвесной агрегат заправки, включавший в себя все оборудование для проведения заправки, а «заправляемый» Су-15ТМ (02-06) был оборудован штангой-приемником. Полеты выполняли летчики-испытатели В.С.Ильюшин, Е.С.Соловьев и др. После завершения испытаний УПАЗ нашли широкое применение на самолетах Су-24, как и доработанное крыло, которое во второй половине 60-х годов испытывалось на самолете Су-15 (00-01). В дальнейшем, самолет Су-15 (00-01) был передан в качестве пособия в одну из учебных частей авиации ПВО, а в начале 90-х годов установлен на территории ОКБ им. П.О.Сухого.

Боевое применение

Хотя истребитель-перехватчик Су-15 не участвовал ни в одном вооруженном конфликте и не поставлялся на экспорт, на долю этого самолета выпала несколько «скандальная» известность: 20 марта 1978г. перехватчик войск ПВО СССР в районе г.Кемь сбил южнокорейский лайнер Боинг 707, выполнявший рейс Париж-Анкоридж и по труднообъяснимым причинам оказавшийся в небе северо-запада России. По самолету, не отвечавшему на запросы с земли, истребителем была выпущена ракета Р-98, оторвавшая Боингу часть плоскости (которая была принята летчиком советского перехватчика за стартовавшую с неприятельского самолета крылатую ракету и также обстрелянная второй УР). Поврежденный лайнер успешно совершил вынужденную посадку на лед замерзшего озера.

Другой боевой эпизод с участием Су-15 закончился более трагично: 01.09.83г. также южнокорейский лайнер Боинг 747, летя по трассе Анкоридж-Сеул, неожиданно углубился в воздушное пространство России, пересек Камчатку, пролетел над Охотским морем, после чего вновь оказался над советской территорией (о.Сахалин). Попытки связаться с самолетом оказались безуспешными и уже при выходе из воздушного пространства СССР Боинг 747 был уничтожен ракетой, запущенной с Су-15ТМ, при этом все пассажиры и экипаж погибли.
