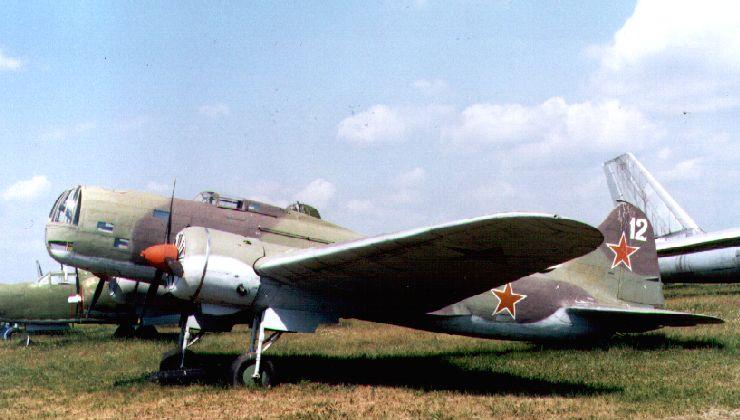

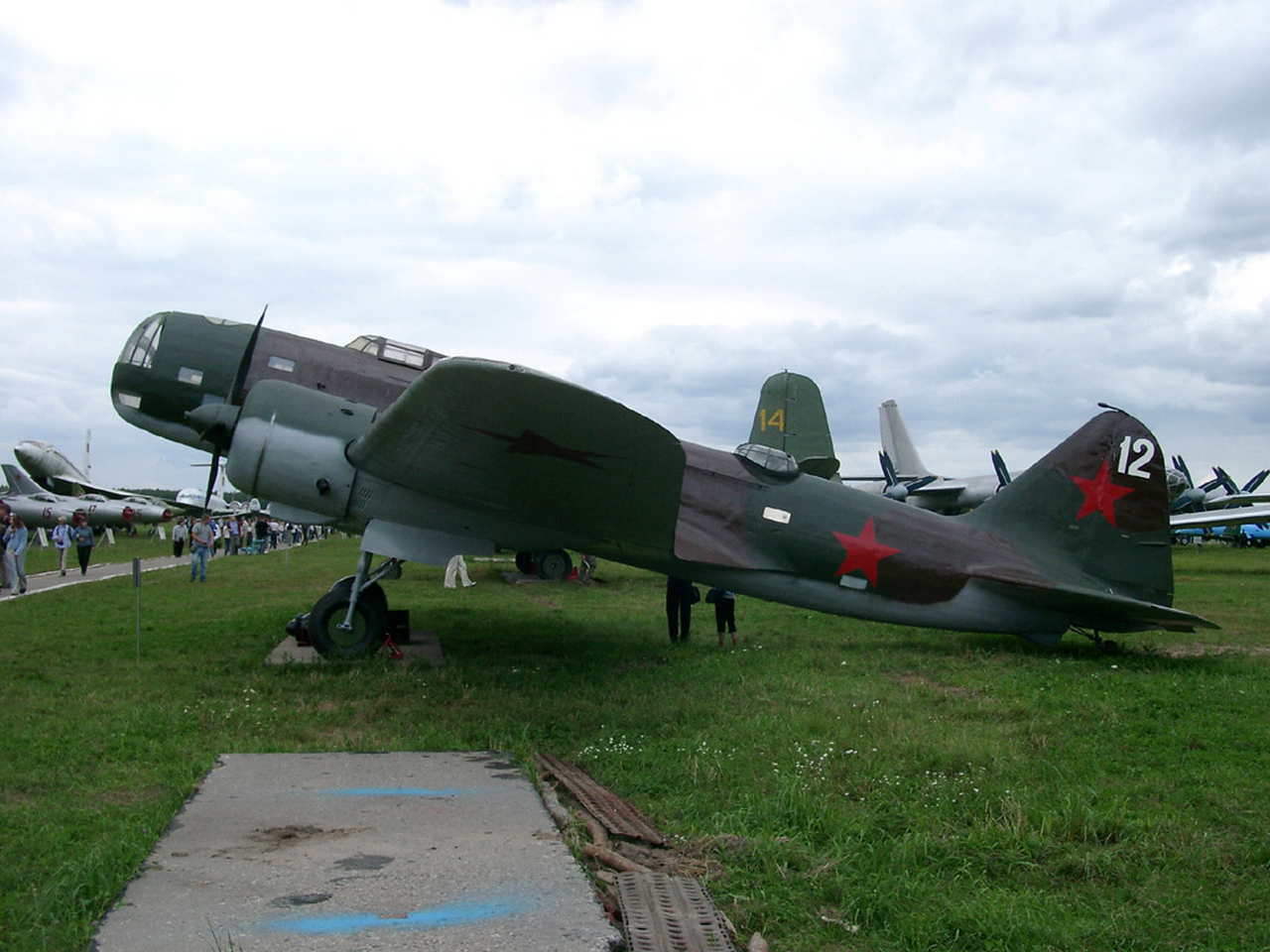

ДБ-3 (дальний бомбардировщик)

Описание самолета

ДБ-3 (ДБ-3Б, ЦКБ-30) — дальний бомбардировщик. Опытный экземпляр назывался ЦКБ-30, другой номер ДБ-3 сохранялся в 1936 — 1938 гг. С 1938 г. самолеты типа 1936 г. для отличия от последующих модификаций стали называть ДБ-3Б. О конструкции самолета ДБ-3б следует сказать несколько подробнее, так как она явилась своего рода венцом развития структурных форм и элементов, принятых у нас в период, предшествовавший внедрению плазово-шаблонного метода производства самолетов. В ДБ-3 этот метод невозможно было применить, поскольку лонжероны его крыла делались из труб, а нервюры и шпангоуты — из U-образных профилей с малковкой их обеих полок. По конструкции ДБ-3 имел некоторое сходство с СБ, но трубы в лонжеронах были из стали с толщиной стенок до 4 мм на сварке и клепке. Ферменные лонжероны консолей крыла состояли из четырех частей каждый.

Они соединялись в целый лонжерон заклепками, входившим одна в другую телескопически. Нервюры крыла ферменные: полки — U-профили, раскосы — трубы 20х18 мм на кницах. Под обшивкой крыла и фюзеляжа шли стрингеры меньшей высоты, проходившие сквозь полки нервюр и шпангоуты. И тут дело не обходилось без прокладок, поскольку точность изготовления нервюр в тогдашних деревянных нервюрах не всегда была на высоте. Полки нервюр крепились к лонжеронам посредством сварных узлов. Вся клепка каркаса крыла была внутренней. Крыло было конструктивно сложным, очень трудоемким, однако прочным и достаточно легким. Трудоемкость снизилась только в ДБ-3ф и ИЛ-4 при коренном изменении всей конструкции. Фюзеляж был по конструкции проще крыла, в нем не было лонжеронов из стали. Узловые шпангоуты были коробчатые, как и рамы жесткости под фонарь, турель, люки, места подвески бомб и др. Толщина обшивки крыла и фюзеляжа почти везде 0,6 мм, рулей — 0,4 мм. Вся клепка, кроме больших узлов — на дуралюминовых заклепках с полукруглой головкой. Преобладали диаметры 3 и 2,6 мм по обшивке и каркасу. Стальные заклепки и мягкие применялись диаметром до 6 мм. Полетная масса опытного образца была 6250 кг. Масса пустого самолета без вооружения и съемного оборудования была сначала около 4200 кг. Постепенно масса возрастала по мере усложнения оборудования, а также вследствие конструктивных усилений и производственных утяжелений. В поздних серийных, уже ремонтированных экземплярах, она дошла до 5270 кг, а полетная перегрузочная масса в разных вариантах нагрузки доходила до 9700 кг. Вооружение: три пулемета ШКАС, иногда пушка ШВАК в носовой установке, позднее — ШКАС (300 патронов). Экипаж — три человека. На сиденье летчика — 9-мм бронеспинка. Бомбовая нагрузка — в нескольких вариантах — от 1000 до 2500 кг. На испытаниях ЦКБ-З0 показал скорость 335 км/час у земли и до 415 км/час на высоте 4800 м. Дальность полета — 4200 км. Самолет под маркой ДБ-3Б был принят к серийному производству. Летчик В.К. Коккинаки и штурман А.М. Бряндинский в июне 1938 года выполнили на ДБ-З беспосадочный перелет Москва — Спасск-Дальний. Расстояние в 7580 км самолет прошел за 24 часа 36 мин. со средней скоростью 317 км/час. В конце апреля 1939 года на такой же машине В. К. Коккинаки со штурманом М. X. Гордиенко пролетели без посадки из Москвы в США.

Средняя скорость по маршруту протяженностью почти 8 тыс. км достигала 348 км/час. В предвоенные годы заводы построили несколько тысяч самолетов ДБ-З и его вариантов, в том числе торпедоносного для авиации Военно-Морского Флота. Несмотря на то, что он был принят к серийной постройке еще в 1936 г., в предвоенный период это был еще вполне современный бомбардировщик, не уступавший по главным показателям основному дальнему бомбардировщику гитлеровской Германии Хейнкель III и имевший определенные резервы дальнейшего совершенствования. Такая ситуация сложилась благодаря тому, что разработка проекта ДБ-З была основана на новых для того времени технических концепциях, заключавшихся, в частности, в использовании крыла с большей нагрузкой на площадь в сравнении с современными ему самолетами аналогичного назначения. В результате ДБ-3 при значительно меньших размерах и весе имел существенно большую скорость полета. В период Великой Отечественной войны авиационные части, вооруженные самолетами ДБ-3ф, получившими затем название Ил-4, действуя в основном ночью, наносили по врагу мощные бомбовые удары.

Тактико-технические характеристики

Год принятия на вооружение — 1936
Размах крыла — 21,44 м
Длина — 14,22 м
Высота — 4,19 м
Площадь крыла — 65,5 кв.м
Масса, кг
- пустого самолета — 5270
- нормальная взлетная — 9500
Тип двигателя — 2 ПД М-87А
Мощность — 2 х 950 л.с.
Максимальная скорость — 439 км/ч
Крейсерская скорость — 400 км/ч
Практическая дальность — 3800 км
Практический потолок — 9300 м
Экипаж — 3 чел

Вооружение

3 х 7.62-мм пулемета ШКАС, 2500 кг бомб.

Модификации

Ил-4 - с большим поверхностями остекления, c измененными вооружением и конструкцией.
