Ил-102 (штурмовик)

Описание самолета

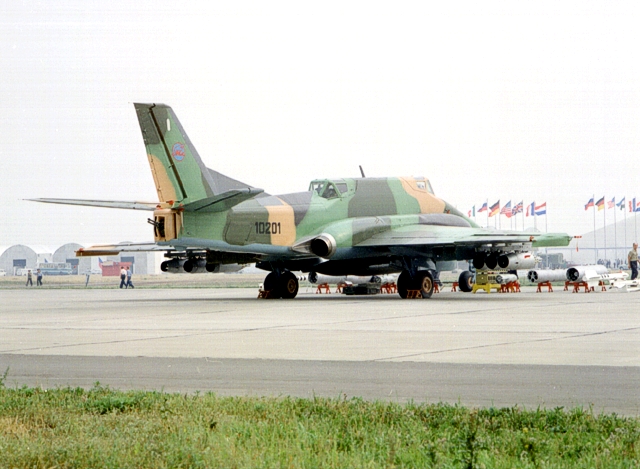

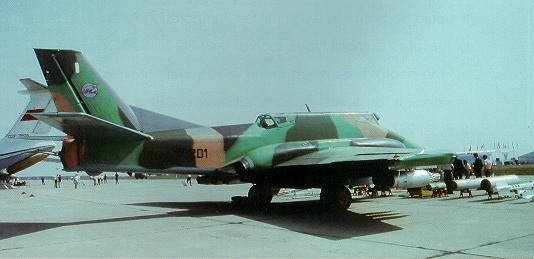

Штурмовик Ил-102 совершил свой первый полет в 1982 г. Новый самолет прошел государственные испытания, однако решение о серийном производстве принято не было. В серию был запущен штурмовик ОКБ им. П. О. Сухого Су-25. В 1992 г. Ил-102 экспонировался на Российской авиакосмический выставке «Моcаэрошоу-92″ и был предложен на продажу представителя м зарубежных стран. Штурмовик Ил-102 является дальнейшим развитием первого советского штурмовика с ТРД Ил-40, созданного в 1953 г.

Ил-102 выполнен по нормальной аэродинамической схеме с низкорасположенным стреловидным крылом. Сохранены особенности компоновки самолета Ил-40: экипаж, состоящий из 2-х человек, топливные баки и два двигателя размещены в центральной части вблизи центра масс самолета, что позволило уменьшить площадь бронирования и улучшить маневренные качества штурмовика. Крыло самолета имеет относительно толстый профиль, позволяющий разместить в его корневой части 6 бомбовых отсеков. Крыльевые законцовки отогнуты вниз, в их торцевых частях предусмотрено место для установки блока выброса «АВТОМАТ-Ф» с ИК ловушками и дипольными отражателями. Стреловидный киль с развитым форкилем снабжен рулем направления. Фюзеляж имеет характерный «горб», в котором расположены кабины летчика, стрелка, часть БРЭО и топливные баки. В хвостовой части по бокам фюзеляжа установлены два аэродинамических тормоза. Передняя и задняя кабины имеют плоские бронестекла.

Трехстоечное шасси обеспечивает возможность эксплуатации самолета с грунтовых ВПП, способных выдержать давление 5 кг/см2.

Топливо размещается в 6 протектированных баках, расположенных в центральной части фюзеляжа и защищенных броней. На двух подфюзеляжных узлах внешней подвески могут подвешиваться два ПТБ по 800 литров.

Силовая установка состоит из двух нефорсажных ДТРД (вариант двигателей, установленных на истребителе МиГ-29). Предполагается применение реверса и системы отклонения вектора тяги. В кабине летчика установлен коллиматорный прицел С-17БЦ, предусмотрена возможность применения радиоприцела и оптикоэлектронных прицельных систем. Стрелок оснащен прицельной системой КПС-53-А, включающей прицел ПАУ-475-2М с оптическим дальномером и вычислителем. Самолет оборудован катапультируемыми креслами К-3бА.

Перед Су-25 имеет следующие преймущества — большая в 1,5 раза макс боевая нагрузка, несколько большая скорость, больший радиус действия. По маневренности при норм взлетной массе не уступает, т к его двигатели мощнее, а нагрузка на крыло меньше.

Перед А-10 — намного большая скорость, намного большая тяговооруженность, при сопоставимой нагрузке на крыло и радиусе действия, отсюда намного лучшие ВПХ и маневренность.

Кроме того, изначально Су-25 и А-10 разрабатывались как одноместные. Но современные опто-эелектронные системы требуют оператора, 2 члена экипажа, который на Ил-102 был с самого начала. 2-х местные варианты Су-25 и А-10 имею, есессвено, худшие ТТД по сравнению с базовыми.

Тактико-технические характеристики

Размах крыла — 16,9 м
Длина самолета — 22,0 м
Высота самолета — 5,08 м
Площадь крыла — 63,5 кв.м
Масса, кг
- пустого самолета — 13000
- нормальная взлетная — 18000
- максимальная взлетная — 22000
Топливо
- внутреннее — 4000 кг
- в ПТБ — 2 х 800 л
Тип двигателя — 2 ДТРД РД-33И
Тяга нефорсированная — 2 х 5500 кгс
Максимальная скорость - 1100 км/ч
Крейсерская скорость — 950 км/ч
Практическая дальность — 3000 км
Боевой радиус действия — 400-500 км
Практический потолок — 9600 м
Экипаж — 2 чел

Вооружение

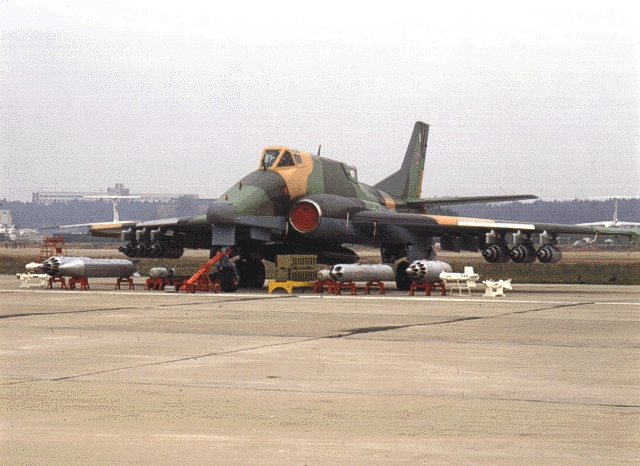

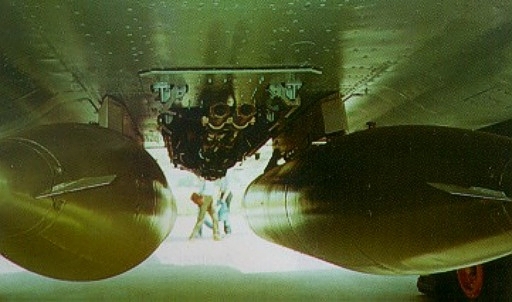

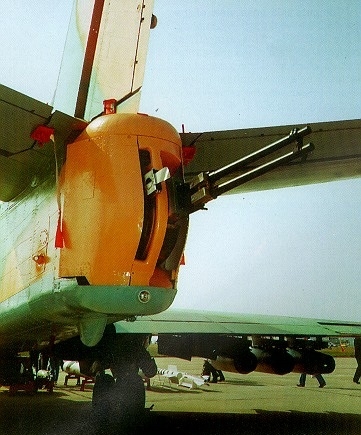

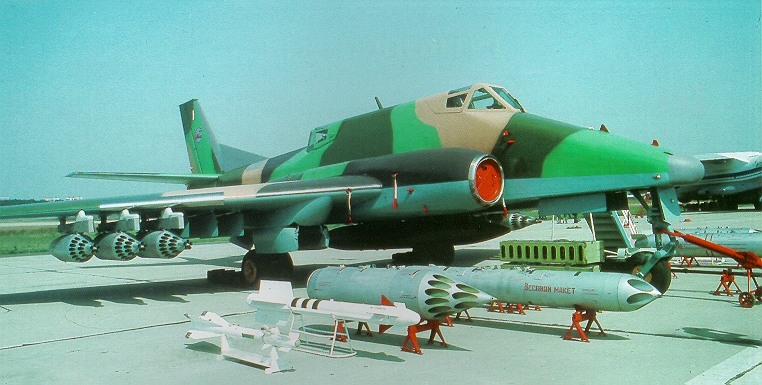

1 поворотная в вертикальной плоскости сдвоенная 30-мм пушка 9А-4071К (500 снарядов, 1500 выстр/мин), 2 х 23-мм ГШ-2-23 в подвижной установке в хвосте (60 снарядов, 2400-3200 выстр/мин). Боевая нагрузка — 7250 кг на 16 узлах подвески (включая 6 отсеков в крыле на бомбы до 250 кг). УР «воздух-воздух» Р-60М,Р-73, УР «воздух-земля» Х-23,Х-25,Х-29,Х-58. HУРСы всех калибров, бомбы всякие, в т.ч. корректируемые, до 500 кг, пушечные контейнеры (УАК-23-250,СППУ-1-23).

Модификации

нет
