Ми-4 (многофункциональный вертолет)

Описание вертолета

В конце 1940-х гг. М.Л. Миль приступил к проработке проектов многоместных вертолетов. Однако сначала концепция вертолета большой грузоподъемности не получила должной поддержки у заказчика и в вышестоящих организациях. Положение изменилось в 1951 г. во время войны в Корее. Успешное применение в боевых действиях американских вертолетов заставило всерьез взглянуть на перспективы развития винтокрылых ЛА. 23 сентября 1951 г. под председательством И.В. Сталина в Кремле состоялось совещание, посвященное вопросам вертолетостроения в нашей стране, на котором получил поддержку разработанный в ОКБ М.Л. Миля проект 12-местного вертолета В-12, или ВД-12 (вертолет десантный на 12 человек). По постановлению Совета Министров СССР от 5 октября 1951 г. десантно-транспортный аппарат должен был перевозить внутри фюзеляжа 12 десантников, легкую полевую пушку калибра 57 или 76 мм либо «газик» — ГАЗ-67Б или ГАЗ-69. На создание машины отводился только один год.

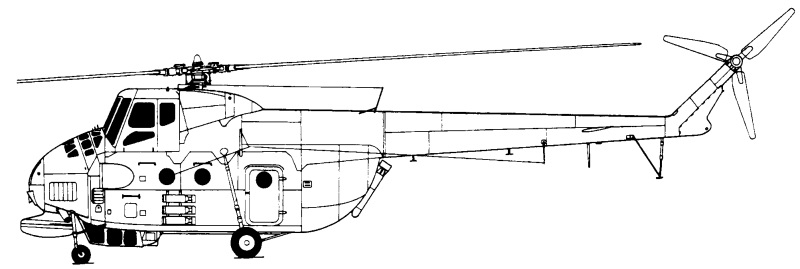

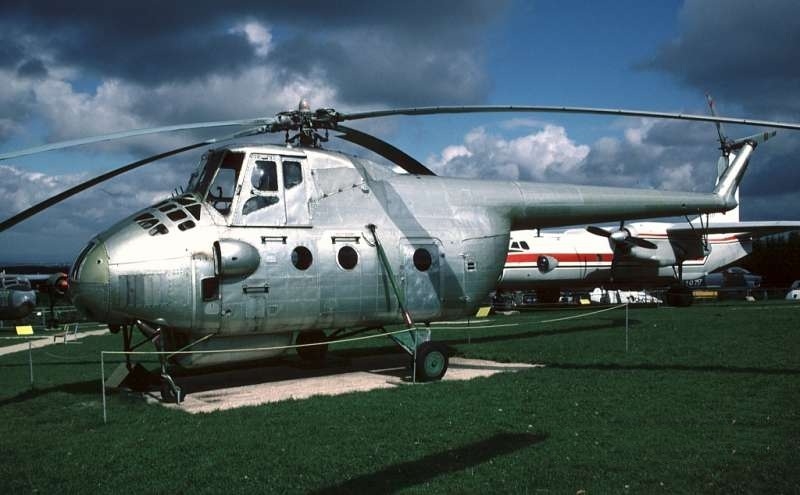

Для нового вертолета, превосходившего Ми-1 по взлетной массе в три раза, Милем была выбрана «двухэтажная» компоновка. Мощный четырнадцатицилиндровый авиационный двигатель АШ-82В с осевым вентилятором и муфтой включения находился в носу фюзеляжа полумонококовой конструкции. Он обладал взлетной мощностью 1700 л.с. и номинальной — 1530 л.с.

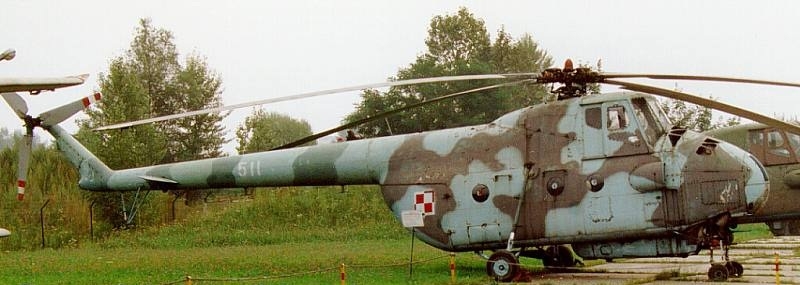

За двигателем, в районе центра масс вертолета, располагалась вместительная грузовая кабина размером 4,5×1,6×1,76 м с откидными сиденьями десантников и швартовочными приспособлениями, заканчивавшаяся большим задним люком и трапом для загрузки техники. Для перевозки крупногабаритных грузов и крановых работ винтокрылый аппарат впоследствии был оснащен системой внешней подвески. В подфюзеляжной гондоле находилась подвижная стрелковая установка НУВ-1 с крупнокалиберным пулеметом ТКВ-481М (А-12,7). Сверху, над грузовой кабиной, находилась кабина пилотов. Два летчика сидели рядом в хорошо остекленной кабине. За ними были отсеки главного редуктора и топливного бака. При необходимости увеличения дальности полета дополнительный бензобак мог устанавливаться в грузовой кабине. Двигатель был связан с двухступенчатым планетарным главным редуктором Р-5 посредством вала, проходившего между сиденьями пилотов.

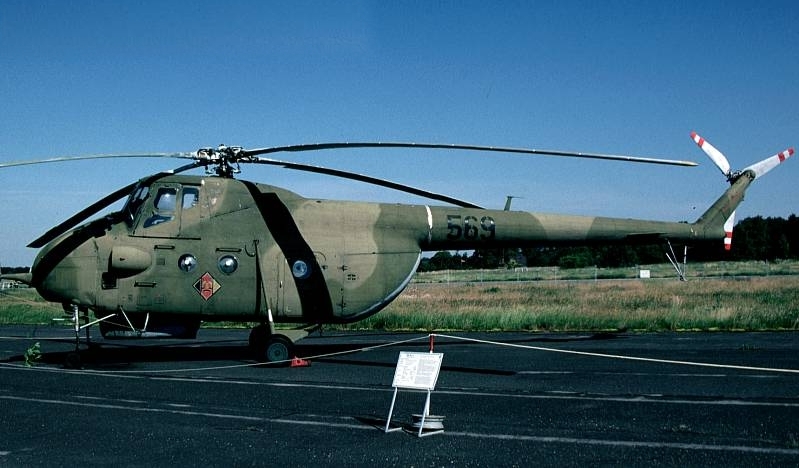

Несущий винт относительно большого для того времени диаметра 21 м имел трехшарнирную втулку и автомат перекоса, представлявшие собой увеличенную и усовершенствованную модификацию тех же частей вертолета Ми-1. Лопасти несущего винта В-12 были смешанной конструкции, аналогично первым лопастям Ми-1. Толкающий трехлопастной рулевой винт диаметром 3,6 м имел цельнодеревянные трапециевидные лопасти, крепившиеся к втулке при помощи осевых и горизонтальных шарниров. Лопасти винтов, а также передние стекла кабины летчиков были оборудованы противообледенительными системами. В-12 стал одним из первых в мире вертолетов, в систему управления которого включили гидроусилители (бустеры), и первым в СССР летательным аппаратом с необратимым бустерным управлением. Проводка управления — жесткая, посредством тяг и качалок. Управление вертолетом сдвоенное. Приборное оборудование обеспечивало пилотирование аппарата в сложных метеоусловиях. На конце хвостовой балки стоял управляемый стабилизатор. Колесное шасси — четырехопорное с пирамидообразными стойками. В конце 1950-х гг. ОКБ Миля разработало для вертолета поплавковый и лыжный варианты шасси.

В начале марта 1952 г. выпуск рабочих чертежей был завершен, а в конце апреля на опытном производстве завода № 3 построен первый летный экземпляр. Одновременно ресурсный экземпляр В-12 был собран на саратовском серийном авиационном заводе № 292. 30 апреля специалисты ОКБ приступили к испытаниям первого вертолета В-12 на привязи. 3 июня 1952 г. первый свободный полет выполнил летчик В.В. Виницкий. Кроме него участие в испытаниях и доводке вертолета принимали летчики Г.А. Тиняков, Г.В. Алферов, С.Г. Бровцев, Ю.А. Гарнаев, Р.И. Капрэлян и многие другие. После успешного завершения в августе 1952 г. программы заводских испытаний вертолет был предъявлен на государственные испытания в ГК НИИ ВВС. Не дожидаясь их результатов, в Саратове в декабре 1952 г. развернули серийное производство вертолетов, получивших обозначение Ми-4. В следующем году по окончании войсковых испытаний вертолет был принят на вооружение. Всего саратовский завод № 292 построил в 1952 — 1954 гг. 152 вертолета. Затем производство Ми-4 перевели на вертолетный завод № 387 (г. Казань), где оно продолжалось до 1966 г. Всего в Казани построено 3155 машин. Казанский филиал № 1 ОКБ Миля вел с 1959 г. проработку всех основных модификаций Ми-4.

В отличие от своего предшественника Ми-1 новый вертолет Ми-4 оказался многопроблемной машиной. В ходе испытаний и доводки Ми-4 сотрудникам завода № 329, ЦАГИ и ЛИИ пришлось решать ряд сложнейших задач, связанных с обеспечением усталостной прочности конструкции, устранением флаттера, земного резонанса, проблемой динамической прочности рулевого винта и т.д. Ни на одном другом вертолете марки «Ми» так остро не переживалась проблема создания высокоресурсных лопастей несущего винта, как на Ми-4. Ресурс лопастей смешанной конструкции долго не удавалось поднять выше 300 ч, пока в 1957 г. лонжерон, состыкованный из нескольких труб, не был заменен на цельный. Путем ряда конструктивных и технологических усовершенствований ресурс таких лопастей был последовательно повышен до 1000 ч. К концу 1950-х гг. завершились успехом многолетние работы ОКБ М.Л. Миля по созданию надежных цельнометаллических лопастей: были изготовлены, испытаны и запущены в серийное производство лопасти с прессованным одноконтурным дуралюминовым лонжероном и концевым отсеком трехслойной конструкции с металлическим сотовым заполнителем. Их ресурс удалось повысить до 2000…2500 ч. Отработанная на Ми-4 конструкция лопастей на многие годы стала типовой на вертолетах «Ми» и сделала их одними из самых надежных в мире.

На Ми-4 был проведен ряд уникальных экспериментов, имевших большое значение для развития вертолетостроения.

Так, в 1955 г. на нем была опробована целесообразность использования на винтокрылой машине автопилота АП-5, замененного через два года на серийных машинах первым отечественным вертолетным автопилотом АП-31. В 1964 г. на летающей лаборатории Ми-4АП впервые прошел испытание автопилот АП-34, который в отличие от АП-31 имел последовательную, а не параллельную схему включения. В 1957 г. на Ми-4 впервые был опробован отстрел лопастей несущего винта в воздухе для безопасного аварийного покидания экипажем машины. Ми-4 впервые был применен для краново-монтажных работ и регулярных пассажирских перевозок. Несколько лет Ми-4 оставался самым тяжелым и грузоподъемным серийным вертолетом мира. Его прекрасные летно-технические характеристики позволили установить восемь мировых рекордов.

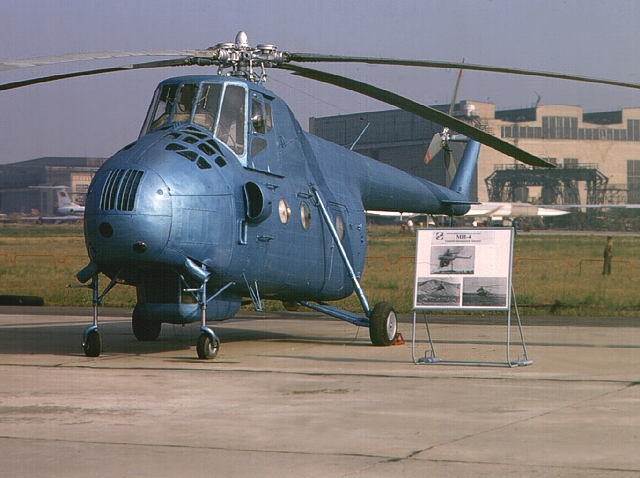

Вертолеты Ми-4 имели значительно большие успех в эксплуатации и распространение, чем Ми-1. Они широко применялись как в Вооруженных Силах, так и в народном хозяйстве и на протяжении нескольких десятилетий составляли основу отечественной винтокрылой авиации. Именно Ми-4 послужили той базой, на которой в 1950 — 1960-е гг. сформировалась и окрепла вертолетная авиация нашей страны. Высокая надежность вертолета Ми-4 позволила ему войти в число уникальных долгожителей. Некоторые его экземпляры эксплуатируются до сих пор. Ми-4 не раз достойно представлял отечественное вертолетостроение на международных конкурсах и выставках. На Всемирной выставке в Брюсселе в 1958 г. вертолет был удостоен диплома и Золотой медали, а через два года выиграл престижный конкурс винтокрылых машин в Индии. За создание вертолета Ми-4 МЛ. Милю и ряду сотрудников его ОКБ в 1958 г. была присуждена Ленинская премия.

В 1956 — 1966 гг. свыше 700 вертолетов Ми-4 были проданы в 34 страны мира, в том числе в Алжир, Афганистан, Вьетнам, Гану, Египет, Северный и Южный Йемен, Ирак, Индию (свыше 100 машин), Индонезию, Иран, Испанию, Кампучию, Китай, Кубу, Мали, Монголию, Непал, Пакистан, Северную Корею, Сирию, Сомали, Судан, Финляндию, Югославию и страны Варшавского Договора. С 1958 г. к производству Ми-4 приступила Китайская Народная Республика. До 1979 г. там было построено 545 аппаратов под обозначением Z-5. С Ми-4 началось китайское вертолетостроение.

Тактико-технические характеристики

Год принятия на вооружение — 1952
Диаметр главного винта — 21,00 м
Длина — 16,8 м
Высота — 4,4 м
Масса, кг
- пустого — 5270
- нормальная взлетная — 7350
- максимальная взлетная — 7800
Внутренние топливо — 1000+500 л
Тип двигателя — 1 ПД Швецов АШ-82В
Мощность — 1725 л.с.
Максимальная скорость — 210 км/ч
Крейсерская скорость — 160 км/ч
Дальность действия, км
- при номинальном топливе — 410
- с максимальным запасом топлива — 500
- с 1 ПТБ — 660
Максимальная скороподъемность — 336 м/мин
Практический потолок — 6000 м
Статический потолок — 700 м
Экипаж — 1-2 чел

Полезная нагрузка

10 пассажиров или 12-16 солдат или 8 больных на носилках (санитарный вариант) + 1 сопровождающий или 1600 кг груза.

Модификации

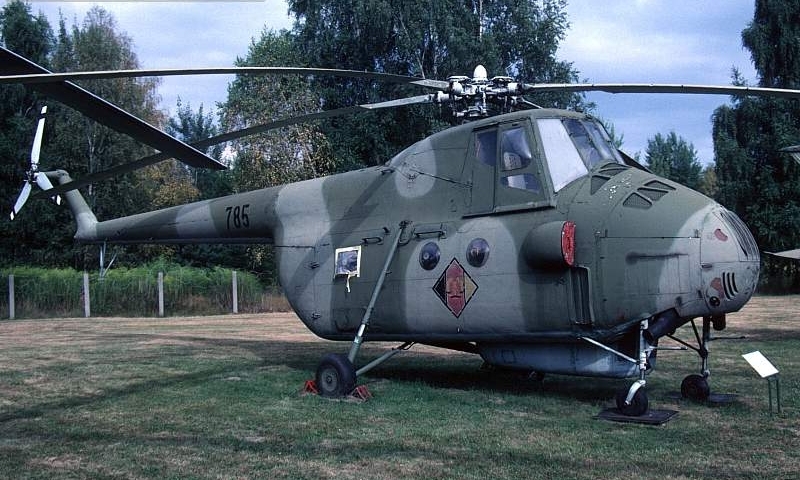

Ми-4 - основной военный серийный вариант с двухстворчатой дверью в задней части фюзеляжа.

Ми-4П - гражданский транспортный вариант, широко использовавшийся Аэрофлотом и вмещавший от 8 до 11 пассажиров в кабине, оснащенной креслами; используется и в санитарном варианте.

Ми-4С - в основном сельскохозяйственный вариант, использовался и для тушения пожаров.

Z-5 -  китайский военный вариант вертолета Ми-4. «Сюанфенг» («Xuanfeng»): китайское наименование гражданского варианта вертолета Ми-4.

Ми-4М - противолодочный вариант вертолета Ми-4 поступил на вооружение в 1956 г. Впоследствии выпускались его модификации с учетом изменения в конструкции и некоторым усовершенствованием противолодочного оборудования: Ми-4АМ, Ми-4ВМ.
