McDonnell Douglas F-4 Phantom (Многофункциональный палубный или наземный истребитель)

Описание самолета

Несовершенство противовоздушной обороны авианосцев конца 50-х годов явилось предпосылкой “.созданию палубных самолетов нового поколения. Формированием ПВО американцы начали заниматься сразу после окончания войны. Основные исследования по программе “Шмель” велись в университете имени Джона Хопкинса. Результатом ее выполнения стали знаменитые зенитные комплексы серии Т: “Талое”, “Терьер” и “Тартар”. Размещенные на кораблях охранения, они образовывали три оборонительных кольца ПВО: дальнее — “Талое” (радиусом 130 км), среднее—“Терьер” (80 км) и ближнее—“Тартар” (18 км). Четвертое составляла сама палубная авиация. Интересно отметить, что ракетами “Талое” было вооружено большинство тяжелых авианосцев. Возникает вопрос — зачем авианосцу, у которого есть несколько эскадрилий всепогодных перехватчиков, такие ракеты? Оказывается, появление тяжелых авиационных крылатых ракет (КР) накладывало особые штрихи на облик палубных истребителей. Стремление отодвинуть рубежи перехвата как можно дальше от корабля пагубно отражалось на взлетно-посадочных характеристиках самолетов. Для взлета “демонов” и “крусейдеров” с боевым снаряжением уже требовался ветер умеренной силы, который, как известно, дует не всегда. Следовательно, в штиль или в шторм единственным боеспособным средством против ракет и бомбардировщиков на больших дальностях становились ЗРК “Талое”. С каждым годом положение усложнялось: “Талое” уже не доставал носители КР. Да и ракеты стали летать на малых высотах.

Логичным выходом должен был стать новый истребитель-перехватчик с улучшенными взлетно-посадочными характеристиками. Основную борьбу за заказ на такую машину повели фирмы “Грумман”, “Воут” и “Макдоннол”. Первая предложила самолет G-118, позже обозначенный XF-12F. Его отличала необычная силовая установка, состоящая из двух турбореактивных и одного жидкостного ракетного двигателя. “Воут” модернизировала “Крусейдер”, а “Макдоннэл” вспомнила о модификации истребителя “Демон” — F3H-G/H. Последний самолет более известен под обозначением АН-1 ; проектировался он как истребитель-бомбардировщик, и использовать его в качестве перехватчика без переделки было невозможно. Изменили состав вооружения, оборудование и конструкцию. Исходя из опыта проектирования “сухопутного” F-101 “Вуду”, новую машину сделали двухместной: первым сидит летчик, за ним оператор системы вооружения. Такая схема позволяла пилоту сосредоточиться на пилотировании.

К 1958 году фирмы “Воут” и “Макдоннэл” построили опытные образцы своих самолетов.“Крусейдер” F8U-3 взлетел 2 июля 1958 года. Максимальная скорость F8U-3 достигла 2500 км/ч, существенно изменилось оборудование, но взлетно-посалочные характеристики не улучшились. В последнем, безусловно, лидировала машина “Макдоннэла”. Поднявшись в воздух 27 мая 1958 года, она поразила всех своими передовыми летными характеристиками. Не случайно на F4H “Фантом-2” (так назвали новый перехватчик) было установлено около двух десятков мировых рекордов в различных категориях. Но главное то, что “Фантом” стал первым истребителем США, способным взлетать с палубы в полное безветрие. Для этого ему требовался лишь полный ход авианосца и стандартная паровая катапульта.

Построили 23 предсерийные машины YF4H-1 ; на последних пяти из них установили бортовую РЛС APQ-72 вместо временной APQ-50, взятой от “Крусейдера”. После этого F4H получил возможность применять ракеты “Спарроу” — ведь дальность действия РЛС увеличилась в три раза и достигла величины 90 км. Для гарантированного поражения цели система управления оружием рассчитывалась на залповый пуск ракет, по две одновременно.

Первая серийная модификация F4H-1F выпускалась с 1960 по 1961 год, всего 24 самолета. Из них сформировали две учебные эскадрильи: VF-121—для обучения летчиков и технического персонала на Тихом океане, и VF-101 — на Атлантическом, В 1962 году истребители получили новое обозначение F-4A. Для вооружения первых боевых частей фирма выпустила новую модификацию “Фантома” — F-4B, с усовершенствованным оборудованием. Она находилась в производстве до 1966 года и послужила основой для всех последующих модификаций.

Боевое крещение лучшего истребителя флота состоялось осенью 1962 года. “Фантомы” 102-й эскадрильи, действуя с авианосца “Энтерпрайз”, сопровождали палубные разведчики F8U-1P, которые фотографировали советские корабли на пути к Кубе во время Карибского кризиса. Правда, до применения оружия дело не дошло.

F-4 быстро вытеснял с палуб другие типы истребителей. К 1963 году на флоте насчитывалось 10 эскадрилий “фантомов”, 4 эскадрильи “демонов” и 14 “крусейдеров”. Через год “демолы” исчезли совсем, a F-8 находились только на устаревших авианосцах типа “Хенкок” и “Эссекс” (8 эскадрилий). Такое соотношение сохранялось до 1971 года, после которого на флоте остались только F-4.

Вытесняя другие самолеты, “фантомы” были не единственным средством борьбы с воздушным противником. По общему замыслу структура вышеупомянутого четвертого кольца ПВО состояла из двух авиационных комплексов — среднего и дальнего. Первым стал уже известный нам F-4. Барражируя на удалении 200 км от авианосца, в течение 1,5 часа он образовывал полосу обороны шириной 120 км (от 130 до 250 км от корабля). Поле деятельности второго начиналось за пределами дальности “Фантома” (более 250 км). Говоря о “пределе дальности”, мы имеем в виду не радиус действия самолета, а удаление зоны патрулирования.

Разработка самолета для второго комплекса началась в 1958 году, когда основные характеристики первого были уже известны. Работу поручили фирме “Дуглас”, у которой имелся опыт создания всепогодных дозвуковых перехватчиков (“Скайнайт”). Новый самолет получил название “Миссилер” F-6D; по сути, он являлся летающей стартовой платформой для ракет большой дальности класса “воздух — воздух”. Управляемую ракету “Игл”, которой планировали вооружить F-6D, предполагалось наводить с помощью радиолокатора с антенной диаметром 1,5 м. Время патрулирования машины на дальности 250 км достигало нескольких часов. Через три года под давлением министра обороны финансирование проекта было прекращено и место “Миссилера” в иерархии ПВО занял самолет TFX (F-111В). До его появления задачи дальней обороны временно возложили на “Фантом”, компенсируя слабость его РЛС использованием базовых самолетов радиолокационного дозора ЕС-121 “Варнинг Стар” (WV-3).

Специалисты “Макдоннэла” постоянно совершенствовали свое детище. Даже в пределах одной модификации F-4B (649 самолетов) насчитывается 29 разновидностей или серий машины. Внешних отличий у них практически нет. Наиболее известными стали “Фантомы” 14-й серии; им даже присвоили новый буквенный индекс G. F-4G могли наводиться на воздушную цель полуавтоматически с помощью специальной системы. Интересно заметить, что до этого наведение производилось голосом по рации, так как на палубных самолетах ДЛРО “Трейсер” системы передачи данных отсутствовали. Сначала построили 5 машин F-4G, затем еще семь. Все они вошли в состав эскадрильи VF-213 и действовали во Вьетнаме.

Вьетнамская война стала настоящим испытанием для “Фантома”. Именно ему принадлежит первая победа в воздушном бою. Утром 8 апреля 1965 года “Фантом” сбил ракетой “Спарроу” вьетнамский МиГ-17, после чего сам был подбит из пушки другого МиГ-17. Экипаж не успел катапультироваться и утонул в море вместе с поврежденным самолетом. Общие результаты боев были, как известно, не в пользу американцев, и, учитывая недостатки в конструкции и характеристиках, они начали производство модификации F-4J с новыми двигателями и РЛС. Кроме этого, 228 машин F-4B доработали на заводах фирмы и вернули в части под обозначением F-4N. Темпы серийного производства достигали 50—70 машин в месяц.

После окончания войны появилась последняя модификация истребителя для ВМС F-4S. В нее “превратили” 260 штук F-4J. В настоящее время F-4N и F-4J сняты с вооружения, а четыре эскадрильи F-4S находятся в резерве корпуса морской пехоты США. В боевых подразделениях остался только разведывательный вариант — RF-4B, образца 1965 года (одна эскадрилья).
Описание конструкции
“Фантом” представляет собой цельнометаллический низкоплан со стреловидным крылом (45 градусов), концевые части которого отогнуты вверх на 12 градусов, что способствует повышению путевой устойчивости. Киль большой площади имеет руль направления. Поверхности стабилизатора установлены с отрицательным углом поперечного V и на больших углах атаки играют роль подфюзеляжных килей, затягивая сваливание самолета. Фюзеляж имеет плоскую нижнюю поверхность, плавно переходящую в крыло, обеспечивая увеличение подъемной силы. При размещении на авианосце концевые части крыла складываются. Механизация крыла включает в себя: закрылки, элероны и отклоняемые носки. Для повышения эффективности управления и снижения лобового сопротивления имеется система сдува пограничного слоя с закрылков и носка крыла. Обшивка средней и задней частей фюзеляжа (над двигателями и за ними) выполнена двухслойной. Между слоями прогоняется воздух для охлаждения внешней поверхности. В хвостовой части установлен тормозной парашют диаметром около 5 м (в палубной авиации он используется как противоштопорный). Для зацепления за тросы аэрофинишера в задней части фюзеляжа шарнирно закреплен тормозной крюк. Выпускается он под действием давления пружины амортизатора. Крепление “Фантома” к челноку катапульты при взлете осуществляется с помощью биделя — стального троса, середина которого закрепляется на челноке, а концы на “крючках” в корневой части крыла. Применение этой системы связано с большой базой шасси самолета. После взлета трос сбрасывается. Шасси трехстоечное; основные стойки одноколесные и убираются в фюзеляж. Передняя стойка двухколесная, убирается назад.

Топливо размещается в фюзеляжных и крыльевых баках, общая емкость которых — 7570 л. Под крылом могут подвешиваться дополнительно два бака емкостью по 1400 л каждый. Есть еще топливный бак, подвешиваемый под фюзеляжем; он вмещает 2270 л горючего. Имеется также система дозаправки топливом в воздухе; штанга топливоприемника установлена справа у кабины летчика.

На самолете используются двигатели семейства J-79 с тягой от 7325 до 8120 кг, в зависимости от модификации машины. На F-4S установлены двигатели с пониженным дымлением. Последнее существенно снизило заметность истребителя в воздухе. До этого опытные летчики замечали “Фантом” на дальности почти 100 км, при высоте полета 10 000 м.

Оборудование F-4 состоит из бортовой РЛС, инфракрасной системы обнаружения, навигационной системы, бомбардировочного прицела, автоматической системы посадки на авианосец и системы автоматического управления полетом. Разведывательная модификация (RF-4B) отличается удлиненной носовой частью, в которой установлены различные фотоаппараты и инфракрасная станция разведки. Кроме этого, на RF-4B имеется РЛС бокового обзора. Все модификации самолета оборудованы системой РЭБ, антенны которой расположены в верхней части воздухозаборников.
Вооружение самолета
Характерным отличием F-4 является отсутствие встроенного пушечного вооружения. В бою это стало серьезным недостатком истребителя. Попытка конструкторов решить проблему за счет установки подвесных пушечных контейнеров не дала положительных результатов. Точность стрельбы, “благодаря” вибрациям контейнера, была практически нулевой. Стационарную же пушечную установку ставить не захотели, избегая утяжеления конструкции. Основным вооружением стали управляемые ракеты “Спарроу” (до 6 шт.) и “Сайдуиндер” (до 4 шт.). Для нанесения ударов по наземным целям могут использоваться УР класса “воздух — земля”: “Буллпап”, “Мейверик” и “Шрайк”. Возможна подвеска на истребитель управляемых бомб практически всех типов, в том числе и GBU-15. Обычные и управляемые бомбы, НУР и УР размещаются на 9 узлах подвески. Четыре подфюзеляжных узла предназначены исключительно для ракет “Спарроу”; в последних модификациях на передний левый подфюзеляжный узел могут подвешивать станцию РЭБ.

Модификации истребителя F-4 «Фантом» 2:

AH-1 — Прототип F-4 “Phantom”2. Контракт выдан 18 ноября 1954 года.
F-4A — первый серийный самолёт данной серии, начал выпускаться в декабре 1960г. в г. Сент-Луис
F-4B — улучшенный вариант палубного всепогодного истребителя ПВО ВМС, начал поставляться ВМС с июня 1961г.
F-4C — “сухопутная” модификация истребителя для ВВС США (583 самолёта с 1963 по 1966 г.). F-4C остались только в варианте разведчика (RF-4C)
F-4D — улучшенный вариант F-4C (825 самолётов с 1966 по 1968 г.). F-4D все еще используются в Иране и Южной Корее.

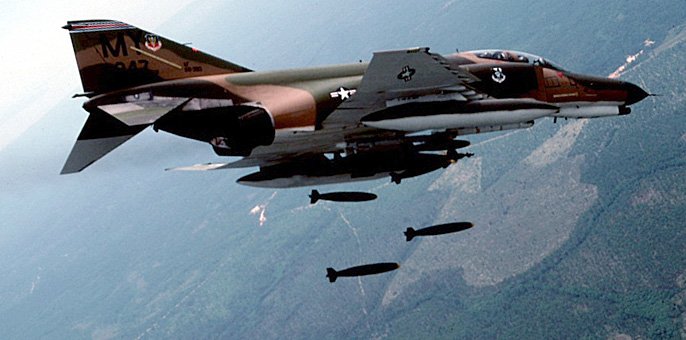

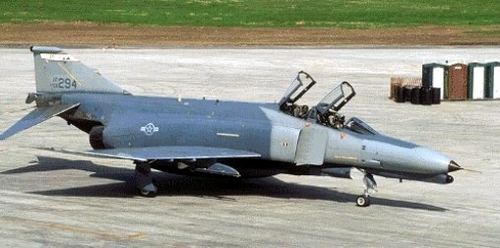

F-4E — усовершенствованный многоцелевой истребитель для ВВС США (1387 самолётов с 1967 по 1976г.). Выпускается также в варианте тактического боевого самолета (до 7260 кг ракет и бомб на внешней подвеске). Все еще используется во многих странах.
F-4EJ Kai — вариант F-4E для Японии (Japan) отличается от F-4E установкой радара AN/APG-66 (модификация радара F-16) и подвеской ПКР ASM-1 местной разработки.
F-4G “Wild Weasel” (“Уайлд Уизл”) — противорадиолокационный самолёт, переоборудованный из F-4E. Снят с вооружения и заменен F-16C Wild Weasel.
F-4J — усовершенствованный палубный многоцелевой истребитель, выпускался с декабря 1966 по июль 1972 г. (522 самолёта).
F-4К — Phantom FGR.1
F-4M — Phantom FGR.2

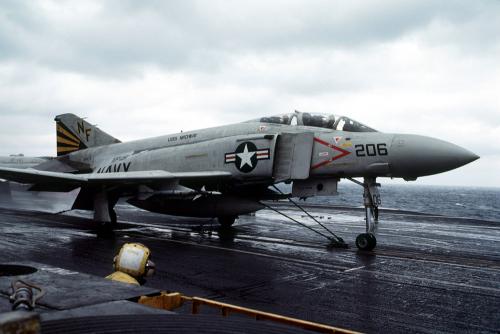

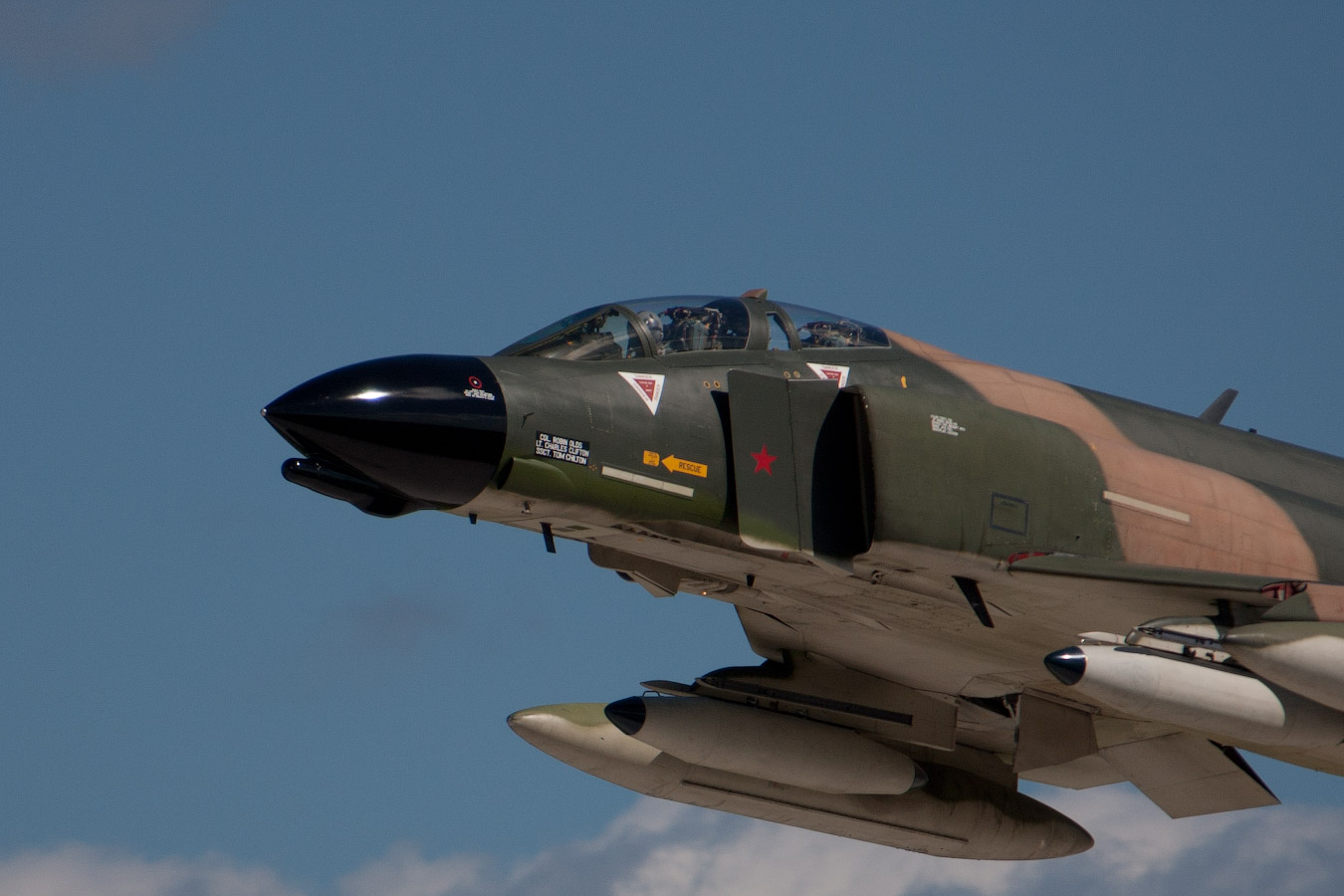

F-4N — палубный истребитель ВМС США, переоборудованный из F-4B и имеющий упрочнённую конструкцию и усовершенствованное оборудование (148 самолётов с февраля 1973 по март 1978г.).
F-4S — палубный истребитель ВМС США, переоборудованный из F-4J, также имеет упрочнённую конструкцию конструкцию, модернизированные оборудование и двигатель. В настоящее время F-4S снят с вооружения и заменен F/A-18
RF-4C — невооружённый разведчик на основе F-4C (505 самолётов с 1964 по 1974 г.).
RF-4E — невооружённый разведчик на основе F-4E. Единственная модификация “Фантома”, оставшаяся на вооружении ВВС США. Воевали в Ираке.

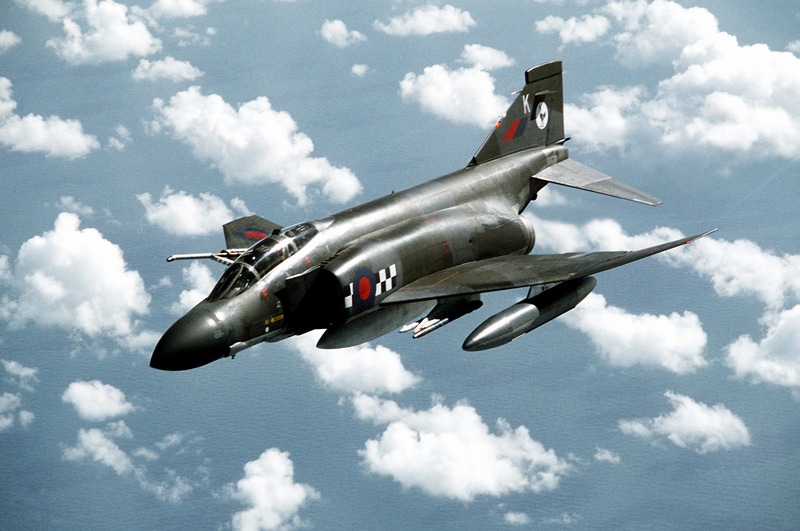

Phantom FGR.2 (F-4M) — перехватчик английских ВВС. Снят с вооружения и заменен на Tornado.
Phantom-2000 — F-4E модернизированный в 1991 году израильскими фирмами. Установлена авионика, аналогичная самолету Lavi, разработка которого была запрещена американцами. В частности — нашлемная система целеуказания, радар EL/M-2032, новые ракеты “воздух-земля” “Попай” и “воздух-воздух” “Питон-3” и “Питон-4”. Кроме израильских самолетов в этот вариант модернизируются 54 F-4E ВВС Турции.



Производство самолетов «Фантом» 2 для ВВС, ВМС и КМП США продолжалось до 1976 года.

Самолет F-4 стал наиболее массовым реактивным истребителем. Его модификации закупили 11 стран: Австралия, Великобритания, Греция, Египет, Израиль, Иран, Испания, Турция, ФРГ, Южная Корея и Япония. Всего в США было построено 5195 самолетов «Фантом».

Характеристики самолётов F-4:

                          F-4A       F-4B       F-4E       F-4F      F-4M      F4-S

Год                                       1960                  1961                 1967                 1973                 1968                1977
Экипаж, чел                        2                         2                         2                          2                       2                        2
Размах крыла, м            11,7                   11,7                  11,77                     —                        -                         -
Длина, м                             19,2                   17,76              19,19                      -                        -                         -
Высота, м                              5                         4,96                 5,02                     —                        -                         -
Площадь крыла, кв.м       49,2                49,2                 49,2                     —                        -                         -
Масса пустого, кг           13760              12808               13760                -                        -                         -
нормальная, кг                      -                  20860               18818                -                        -                         -
максимальная, кг                   —                  24800               28000       26300              25200            25370
Полезная нагрузка, кг          -                   7250                  7250                -                        -                         -
Тяга нефорсажная, кгс     2х5400             —                            -                    -                        -                         -
Тяга на форсаже, кгс         2х8120              -                    2х8120      2х8500           2×9600         2х8070
Скорсоть у земли, км/ч     1200            1300                  1460                 —                        -                         -
на высоте, км/ч                      2300            2400                  2300            2400               2160                2500
посадочная, км/ч                    -                    240                     240                  -                        -                         -
Скороподъёмность, м/с      -                    245                          -                  220                  140                 200
Потолок, м                                  -                   19000               19865               —                        -                        -
Практич. дальность, км       —                   3700                  4000             3700            3000              3700
Радиус действия, км               —                    1600                   1266                -                       —                        -
Длина разбега, м                   1340               1525                   1792                -                       —                        -
Длина пробега, м                  950                     —                             —                    -                       —                        -
Макс. перегрузка                      6                       —                          7,3                 8                      -                        -
Число узлов подвески            9                      -                             —                    -                       —                         -
