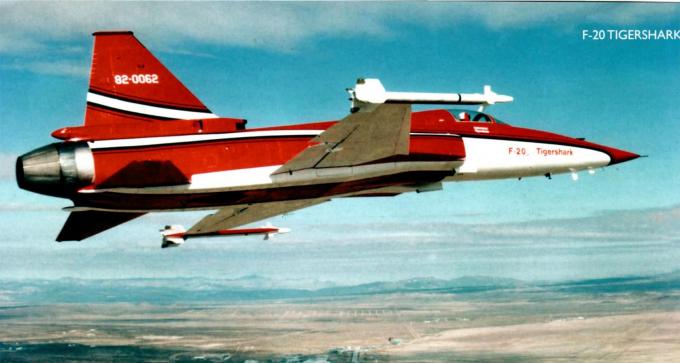

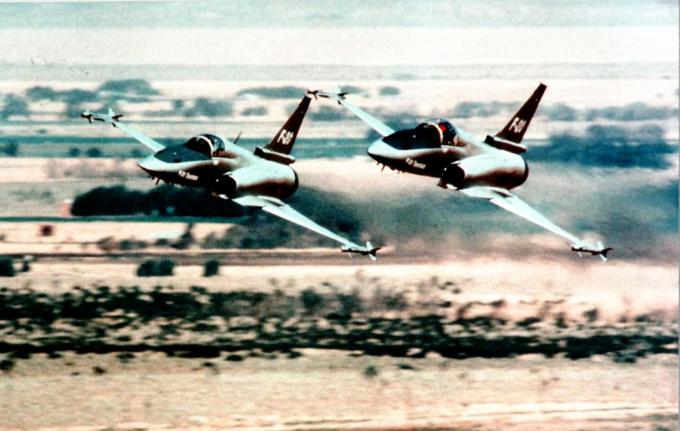

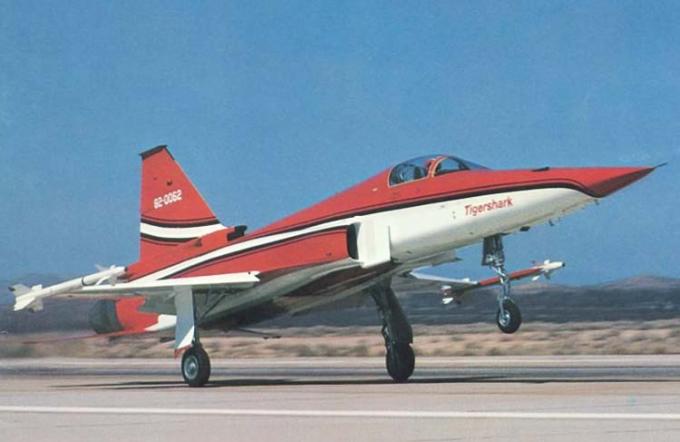

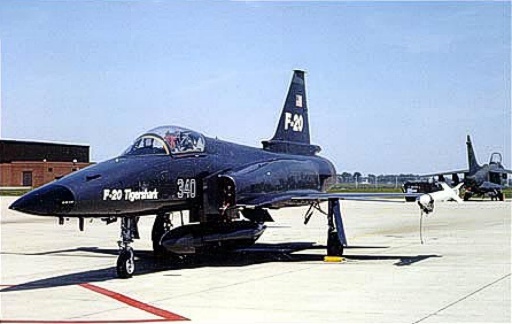

Northrop F-5G (F-20A) Tigershark (Многоцелевой истребитель)

Описание самолета

В 1979 г. компания Нортроп разработала усовершенствованный вариант сверхзвукового истребителя F-5E. Обозначенный первоначально как F-5G, он имел один турбовентиляторный двигатель Дженерал Электрик F-404-GE-100 и систему пилотажных приборов с электронно-лучевой индикацией (EFIS), или «стеклянную» кабину. Позднее переобозначенный как F-20A, самолет Тайгершарк улучшил все свои проектные характеристики. Были построены три истребителя; первый из них совершил полет в августе 1982 г., второй — год спустя, а третий впервые поднялся в воздух в мае 1984 г. В мае 1985 г. началась сборка четвертого планера, но в 1986 г. после выбора ВВС США самолета F-16 по техническому заданию ADF вся программа F-20A была прекращена

Истребитель F-5G оснащается одним двухконтурным турбореактивным двигателем (ТРДД) F404-GE-F1G1 фирмы “Дженерал электрик” тягой на форсаже 7260 кг.

Топливное оборудование самолета F-5G включает четыре фюзеляжных бака (передний, центральный, задний и расходный). Кроме того, он способен нести три подвесных бака: один подфюзеляжный (емкостью 1040 л) и два подкрыльевых (б70 л). Два бака по 1040 л могут подвешиваться также и под крылом. При необходимости истребитель будет оснащен системой дозаправки топливом в воздухе.

Внешними отличиями нового самолета являются несколько видоизмененное хвостовое оперение и модернизированное крыло.

Обшивка хвостового оперения изготавливается из композиционных материалов. В основании киля (сзади) размещается отсек тормозного парашюта, а спереди — небольшой воздухозаборник для подачи воздуха в систему кондиционирования. На крыле имеются наплывы, которые компенсируют уменьшение его площади, вызванного установкой более широких воздухозаборников двигателя.

Истребитель “Тайгершарк” оснащен встроенным и подвесным вооружением. Первое включает две 20-мм пушки М39 с общим боекомплектом 280 патронов. Для борьбы с воздушными целями самолет будет нести до шести УР ближнего воздушного боя “Сайдвиндер” AIM-9L, а после установки на него РЛС, обеспечивающей непрерывную подсветку целей, — две УР средней дальности стрельбы “Спарроу” AIM-7F (одна под каждой консолью крыла) и две УР “Сайдвиндер” (на концах крыла). Истребителя F-5G также может нести УР АМRААМ средней дальности стрельбы. В качестве вооружения для атаки наземных целей намечается использовать УР “Мэйверик”, управляемые авиабомбы с лазерной системой наведения, а также разрабатываемую в настоящее время подвесную пушечную установку с четырехствольной 30-мм пушкой (боезапас 360 патронов, темп стрельбы 2400 выстр/мин).

Истребитель F-5G оснащен комплексной системой радиоэлектронного оборудования, основным элементом которой является импульсно-доплеровская РЛС. Бортовая ЭВМ. обеспечивает выбор вида бортового оружия, узлов его подвески и режима работы РЛС, а также выполнение всех расчетов, связанных с пилотированием самолета и применением оружия.

Самолеты F-5G в основном поставлялись на экспорт.


Тактико-технические характеристики самолета F-20A (F-5G):
Год принятия на вооружение — 1979
Длина самолета — 14,4 м.
Размах крыла — 8,53 м.
Высота — 4,2 м.
Площадь крыла — 18,6 кв.м.
Вес пустого — 5965 кг.
Максимальный взлетный вес — 12700 кг.
Максимальная боевая нагрузка — 4080 кг.
Силовая установка — 1 х ТВД General Electric F404-GE-100
Максимальная тяга — 8164 кгс.
Максимальная скорость — 2М (на высоте 13 км).
Боевой радиус действия с двумя сбрасывающимися баками объемом 1249 литров, двумя ракетами класса «воздух-воздух» Сайдуиндер и пятью бомбами Mk.82 — 1019 км.
Перегоночная дальность с ПТБ объемом 1249 л — 3984 км.
Вооружение:

Две пушки М-39 калибра 20 мм с боезапасом по 225 снарядов, расположенные в верхней передней части фюзеляжа; центральный, четыре подкрыльных и два на концах крыла узлы крепления для переноски различного вооружения, например контейнера с пушкой Дженерал Электрик GPU-5/A калибра 30 мм; двух ракет AIM-7F Спэрроу или шести ракет класса «воздух-воздух» AIM-9 Сайдуиндер; четырех ракет класса «воздух-земля» Маверик, девяти бомб Mk.82 массой 227 кг (500 фунтов) или четырех бомб Пейвуэй с лазерной наводкой.
