Northrop-McDonnell Douglas YF-23 (Перспективный истребитель)
Описание самолета
Проект создания усовершенствованного тактического истребителя был задуман в первые годы правления администрации Рейгана. На рассмотрение комиссии был представлен чертеж будущего самолета, который в полной мере мог отвечать высоким новым требованиям. Конкурентом выступала компания «Локхид» со своим самолетом YF-22.

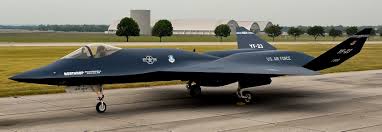

Фюзеляж самолета YF-23A сочетает в себе требования малой заметности и высокой аэродинамической эффективности, обеспечивая высокий коэффициент рассеяния радиолучей. Самолет YF-23A обладает более длинным и узким фюзеляжем по сравнению с YF-22A компании «Локхид». Главная несущая конструкция фюзеляжа, измеренная от стабилизатора до фронтальной части кабины, примерно на 2 метра длиннее чем у самолета YF-22A. Профиль YF-23A напоминает профиль высокоскоростного самолета-разведчика SR-71 компании «Локхид». Рассматривая самолет со всех сторон можно увидеть длинную, высокую носовую часть, располагающуюся между двумя широко расставленными обтекателями двигателя.
Носовая часть самолета состоит из кабины, шасси, электроники и отсека для размещения оружия. Обтекатели двигателя, установленные в самолете YF-23, были больших размеров, чем у производственной модификации самолета F-23, так как они были спроектированы для реверсной тяги, предусмотренной для ранних моделей истребителей, но потом устраненной.
Под крыльями расположены трапециевидные воздухозаборники, позволяющие исключить необходимость в больших дополнительных воздуховодах. Над каждым воздухозаборником имеется створка для обеспечения дополнительного потока воздуха к двигателям во время взлета или полета на низких скоростях.

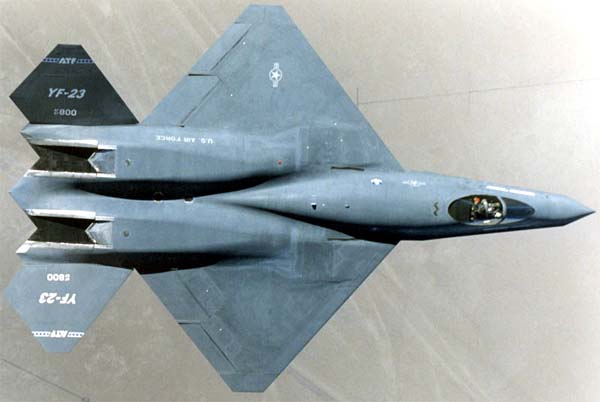

Носок крыла самолета YF-23A развернут назад на 40 градусов, а задняя кромка крыла развернута вперед под тем же углом. При взгляде на самолет сверху можно заметить, что крыло имеет форму треугольника. Внутри крыльев размещены баки с топливом.
Крыло снабжено носовыми предкрылками. А задний край крыла имеет ряд встроенных закрылок, и несколько наружных элеронов. В противоположность самолету «Локхид» YF-22A, истребитель YF-23A не оснащен гасителем скорости полета..
При создании самолета YF-23A фирма Нортроп решила отказаться от использования системы управления вектором тяги. Это было сделано для сохранения малой массы, и для достижения улучшения всех характеристик самолета-невидимки.
V-образных хвост позволяет регулировать тангаж, крен и управлять рысканьем. За пилотской кабиной находится разъем для крепления топливного шланга при дозаправке в воздухе. Как и YF-22A, самолет YF-23A оснащен полностью компьютеризированной системой управления полетом и электрическим приводом серводвигателей на все управляющие поверхности.
В отличии от самолета YF-22A, YF-23A не оснащен системой управления вектором тяги. Выхлопные сопла расположены между килями в хвостовой части фюзеляжа и открываются вверх. Над каждым соплом имеется регулирующая задвижка. Для снижения ИК видимости сопла покрыты специальным быстро рассеивающим тепло материалом.
Требования технологии стелс распространяются и на орудие, которое размещено полностью внутри самолета. Носовая часть фюзеляжа содержит оружейную камеру, начинающуюся сразу же после отсека шасси. Камера может содержать до 4 ракет AIM-120 класса «воздух-воздух». Перед залпом створки отсека открываются, нарушая полную невидимость самолета на экране радара. Планировалось создание серийной модели F-23 с удлиненным фюзеляжем для обеспечения большей вместимости носовой оружейной камеры, в которой должны были поместиться 2 дополнительные ракеты AIM-9 «Сайдвиндер». Дополнительно планировалось оснастить серийный образец 20-мм пушкой M61 «Вулкан».
Первый YF-23A был доставлен на военно-воздушную базу Эдвардс 22 июня 1990 г. YF-23A впервые поднялся в воздух с аэродрома Центра Летных Испытаний 27 августа 1990, самолет находился в воздухе 20 минут. В сентябре этого же года состоялось еще 4 полета YF-23A.
Второй YF-23A (87-0801) с двигателями Дженерал Электрик YF120 появился 26 октября 1990г. Оба самолета YF-23 содержатся в ангарах на военно-воздушной базе Эдвардс, штат Калифорния. В настоящее время проект закрыт в пользу F-22.
Тактико-технические характеристики истребителя YF-23:
Размах крыла — 13,29 м
Длина самолета — 20,54 м
Высота самолета — 4,24 м
Площадь крыла — 87,8 кв.м
Масса, кг
- пустого снаряженного самолета — 16800
- взлетная масса — 29000
Запас топлива во внутренних баках — 10900 л
Тип двигателя — 2 ТРДДФ Pratt & Whitney YF-119 (General Electric YF-120)
Статическая форсированная тяга — 2 х 15810 кгс
Максимальная скорость — 1880 км/ч
Крейсерская скорость — 1570 км/ч
Практический потолок — 18000-20000 м
Боевой радиус действия — 1300-1500 км
Длина ВПП — 915 м
Максимальная эксплуатационная перегрузка — 6
Расчетная вертикальная скорость при посадке — 3,05 м/с
Экипаж — 1 чел
Вооружение: Встроенная пушка М61А1 (калибр 20 мм) может устанавливаться до восьми УР класса «воздух-воздух» AIM-120 и AIM-9L.
На внешних узлах может устанавливаться существующее обычное оружие.
|
