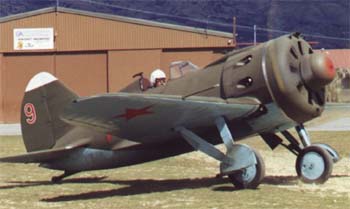

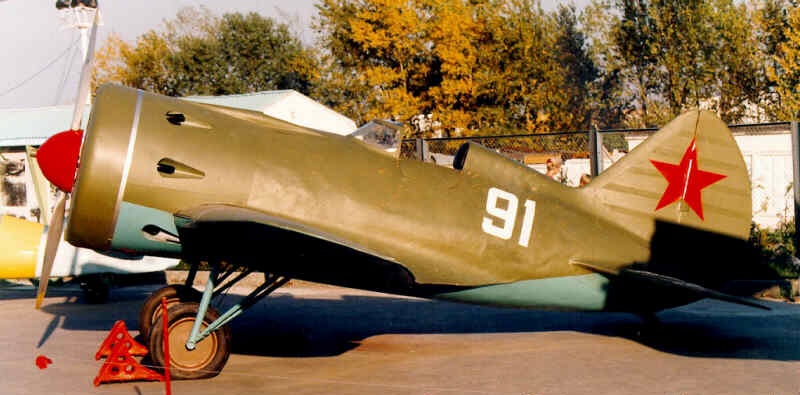

И-16 (истребитель)

Описание самолета

В середине 30-х годов не было, пожалуй, истребителя, который пользовался бы такой широкой известностью в авиационных кругах как И-16 (ЦКБ-12), сконструированный коллективом, возглавляемым Н.Н.Поликарповым. По своему внешнему виду и летным качествам И-16 резко отличался от большинства своих серийных современников. Минимальные размеры, «бочкообразный» толстый фюзеляж, маленькое крыло, площадью вместе с подфюзеляжной частью в 14,54 кв.м и заголовник кабины летчика, переходивший в вертикальное оперение. Конструкция И-16 — смешанная. Фюзеляж — деревянный, монокок выклеенный из шпона, с толщиной стенок от 4 мм в передней до 2,5 мм в хвостовой части. Каркас фюзеляжа составляли четыре лонжерона и 11 шпангоутов — рамных, из сосновых реек фанерных стоек, коробчатого сечения; стрингеры — рейки, врезанные в шпангоуты. Для технологичности монокок изготовлялся из двух половин (правой и левой), стыкованных в плоскости симметрии самолета.

Лонжероны центроплана — ферменные; нервюры — ферменные цельнодуралюминовые из коробчатых профилей. Обшивка центроплана — целиком из дюралюмина. Лонжероны консолей крыла — с полками из стальных труб и стенками из дюралюмина. Соединение полок лонжеронов центроплана и консолей — накидными гайками. Носок крыла — дуралюмин 0,5 мм, зализы — выклеенные из шпона. Обтяжка консолей — полотно. Элероны — щелевые, отчасти выполнявшие функцию закрылков путем одновременного опускания на 15 градусов при посадке. Элероны и оперение — из Д6 с полотном. Управление рулем высоты и элеронами — жесткое, рулем направления и шасси — тросовое (кроме последних выпусков И-16). Шасси состояло из двух отдельных пирамид и было оригинальной конструкции, свойственной тому времени, когда пневмо- и гидросистемы с силовыми цилиндрами еще не вошли в практику и распространены были лишь механические ручные тросовые приводы от летчика. Вес пустого (тип 10) -1315, взлетный — 1715 кг. Истребитель непрерывно совершенствовался, менялся в деталях, оснащался более мощными двигателями и более сильным вооружением.

Но его основная схема, размеры, формы и обводы фюзеляжа, крыла и оперения оставались неизменными. И-16 создавался как скоростной истребитель, в котором одновременно преследовалась цель достижения максимальной маневренности для ведения воздушного боя. Для этого центр тяжести в полете был совмещен с центром давления примерно на 31% САХ. Имело место мнение, что в этом случае самолет будет более маневренным. На самом деле получилось, что И-16 стал практически недостаточно устойчивым, особенно на планировании, требовал большого внимания от летчика, реагировал на малейшее движение ручки. И наряду с этим не было, пожалуй, самолета, который производил бы такое большое впечатление на современников своими скоростными качествами. Маленький И-16 воплощал в себе идею быстроходного самолета, выполнявшего к тому же очень эффективно фигуры высшего пилотажа, и выгодно отличался от любых бипланов. После каждой модификации скорость, потолок и вооружение самолета возрастали.

Первые серийные истребители, построенные в 1934 году с двигателем М-22, развивали скорость до 360 км/час. Самолеты последних серий производства 1939 года, с двигателем М-62, летали уже со скоростью 460-490 км/час. Вооружение И-16 выпуска 1939 года состояло из двух пушек и двух пулеметов. Известны следующие модификации И-16: И-16 — М-22 (ЦКБ-12), И-16 дублер (ЦКБ-12 бис), И-16 тип 4 (ЦКБ-12 бис ) с двигателем М-25, И-16 тип 5 с двигателем М-25. С истребителем И-16 связаны многие славные страницы истории советской авиации. Самолеты первых серий получили боевое крещение в схватках с фашистами в небе Испании. На машинах последующих выпусков с установками для реактивных снарядов наши летчики громили японских милитаристов на Халхин-Голе. И-16 принимали участие в боях с немецко-фашистской авиацией в первый период Великой Отечественной войны. На этих истребителях сражались и одержали немало побед дважды Герои Советского Союза Г. П. Кравченко, С. И. Грицевец, А. В. Ворожейкин, В. Ф. Сафонов и другие летчики.

И-16 типов 5 и 10 в больших количествах применялся республиканской авиацией Испании. Был пушечный вариант самолета, И-16П (2 пушки ШВАК), И-16 типа 17 предназна чался для штурмовки. Вооружение — 2 пушки ШВАК, 2 пулемета ШКАС, 200 кг бомб на внешней подвеске. И-16 типа 24 (1939) оснащен двумя пушками ШВАК, двумя пулеметами ШКАС. Иногда ставили четыре ШКАСа и один синхронный крупнокалиберный пулемет БС. Самолет вооружали также шестью реактивными снарядами РС-82. Бомбовая нагрузка — до 200 кг. В ходе развития полетный вес И-16 вырос более чем в полтора раза. И-16 типа 24 принял участие в начальном периоде Великой Отечественной войны. И-16, приспособленные для пикирующего бомбового удара, стали частью «звена» — СПБ («составного пикирующего бомбардировщика» — самолета-носителя ТБ-3 и двух И-16 , которые подвешивались у него под крылом), уничтожившего в 1941 году Черноводский мост (Румыния) через Дунай.

Тактико-технические характеристики

Год принятия на вооружение — 1937 (1939)
Размах крыла — 9,00 м
Длина — 5,90 (6,13) м
Высота — 2,25 м
Площадь крыла — 14,54 м2
Масса, кг
- пустого — 1315
- взлетная — 1750
Тип двигателя — 1 ПД М-25А (М-63)
Мощность — 730 (1100) л.с.
Максимальная скорость, км/ч
- у земли — 354 (400)
- на высоте - 383 (463)
Практическая дальность — 820 (700) км
Максимальная скороподъемность — 649 м/мин
Практический потолок — 9100 м
Экипаж — 1 чел

Вооружение

И-16 типа 10: 4 7.62-мм пулемета ПВ-1 или 2 пулемета ШКАС или.

И-16 типа 24: 2 20-мм пушки ШВАК и 2 7.62-мм пулемета ШКАС, или 4 7.62-мм пулемета ШКАС и 12.7-мм пулемет БС. 200 кг бомб и 6 НУРС РС-82.

Модификации

И-16 — М-22 (ЦКБ-12)

И-16 дублер (ЦКБ-12 бис)

И-16 тип 4 (ЦКБ-12 бис ) с двигателем М-25

И-16 тип 5 с двигателем М-25
