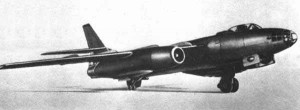

Ил-30 (фронтовой бомбардировщик)

Описание самолета

В середине 1948 г., когда еще только завершалась постройка опытного самолета Ил-28, конструкторский коллектив С. В. Ильюшина приступил к проектированию нового реактивного бомбардировщика, который с нормальным бомбовым грузом 2000 кг должен был иметь дальность полета 3500 км и максимальную скорость не менее 1000 км/ч.

На новом самолете, получившем обозначение Ил-30, предполагалось установить два турбореактивных двигателя ТР-3 с взлетной тягой по 4600 кгс, которые имели осевой компрессор и кольцевую камеру сгорания. Двигатели ТР-3 разрабатывались в ОКБ, руководимом А. М. Люлька, с учетом опыта, полученного при летных испытаниях двигателей ТР-1 на экспериментальном бомбардировщике Ил-22.

Самолет Ил-30 обладал многими конструктивными особенностями, которые позже вошли в практику работы советских самолетостроителей. Так, на этом самолете, как на американском B-47, было установлено велосипедное шасси. В связи с этим стало возможным максимально уменьшить размеры мотогондол, в которые убирались уже не основные стойки шасси, как на Ил-28, а только легкие поддерживающие стойки.

Передняя опора самолета Ил-30 была выполнена ориентирующейся. Она управлялась движением педалей руля направления в кабине пилота. Заднюю опору устанавливали за фюзеляжным бомбоотсеком, расположенным в центре масс самолета, и из-за больших нагрузок выполняли более массивной. Колеса задней опоры были оборудованы мощными тормозами. На стоянке и при движении по земле на малой скорости кренение самолета на крыло предотвращалось дополнительными легкими опорами, рсположенными под каждой гондолой двигателя. Эти опоры испытывали относительно небольшие нагрузки, имели спаренные колеса малого диаметра и без затруднений могли быть убраны в небольшие обтекатели на нижней поверхности каждой гондолы. При увеличении скорости движения самолета по земле (например, при разбеге) его поперечная устойчивость обеспечивалась без дополнительных опор, действием аэродинамических сил крыла. Велосипедная схема шасси на реактивном бомбардировщике Ил-30 была применена в СССР впервые.

Рабочие места всех членов экипажа защищены броней. При необходимости покинуть самолет пилот мог катапультироваться из кабины вверх, а штурман и стрелки выбрасывались из самолета через нижние аварийные люки, створки которых должны были прикрывать их от действия воздушного потока в момент отделения от самолета.

Ил-30 был оснащен наиболее совершенным в то время специальным, в том числе и радиолокационным, оборудованием. Антенну панорамного радиолокатора, закрывавшуюся полусферическим обтекателем, устанавливали в хвостовой части фюзеляжа. Панорамный радиолокатор, пилотажно-навигационное радиотехническое, а также специальное оборудование, противообледенительная система и герметические кабины экипажа обеспечивали эффективное боевое применение самолета Ил-30 в любых метеорологических условиях днем и ночью.

Постройка опытного самолета Ил-30 была завершена летом 1949 г., а в сентябре летчик-испытатель В. К. Коккинаки выполнил на самолете несколько пробежек по взлетно-посадочной полосе аэродрома для оценки новой схемы шасси. Но первый вылет самолета Ил-30 не состоялся. Высокие расчетные летно-технические данные самолета Ил-30, применение в его конструкции целого ряда новых решений определили появление требований о проведении дополнительных теоретических и наземных экспериментальных исследований, связанных с оценкой прочностных и аэроупругих характеристик тонкого стреловидного крыла на скоростях полета около 1000 км/ч. Нуждался в дополнительной доводке и двигатель ТР-3. Кроме того, осенью 1949 г. все усилия немногочисленного тогда коллектива ОКБ были переключена на работы, связанные с внедрением в серию бомбардировщика Ил-28 с двигателями ВК-1 и созданием других различных вариантов этого самолета, после окончания которых С. В. Ильюшину было выдано задание на проектирование опытного реактивного бомбардировщика Ил-46 среднего радиуса действия.

Схема самолета Ил-30 впоследствии была использована для строительства первого сверхзвукового бомбардировщика Ил-54.

Тактико-технические характеристики

Год разработки — 1949
Площадь крыла - 100 кв.м
Масса, кг
- пустого самолета — 22967
- нормальная взлетная — 32557
- максимальная взлетная — 37552
Тип двигателя — 2 х ТР-3
Тяга — 2 х 4600 кгс
Скорость, км/ч
- максимальная — 1000
- крейсерская — 850
Дальность полета — 3500 км
Практический потолок — 13000 м
Экипаж — 4 чел

Вооружение

6 х 23 мм НР-23: для защиты передней полусферы две неподвижные пушки, установленные в носовой части фюзеляжа, для защиты задней половины верхней полусферы две подвижные пушки верхней турели Ил-В12, управляемой дистанционно, в хвостовой части кормовая турельная установка Ил-К6, Бомбовая нагрузка на внутренней подвеске: нормальная — 2000 кг, максимальная — 4000 кг.

Модификации

нет
