Су-22 (истребитель-бомбардировщик)

• Описание самолета
• Тактико-технические характеристики
• Вооружение
• Модификации

Описание самолета

Су-22 «Fitter-F»: экспортный вариант самолета Су-17 »Fitter-D» c турбореактивным двигателем Туманского Р-29Б тягой на форсаже 112,8 кН; имел возможность размещения ракет класса «воздух-воздух» К-13А с инфракрасным самонаведением; с надфюзеляжным форкилем.

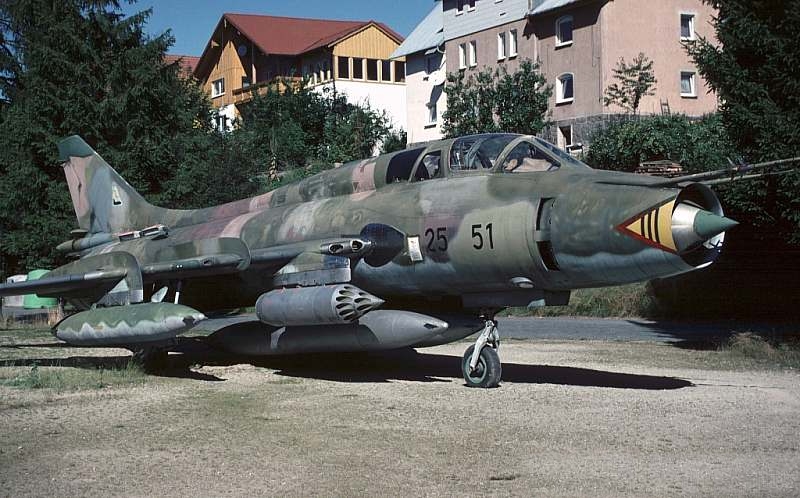

Су-17УМ-3 «Fitter-G»: усовершенствованный вариант самолета «Fitter-Е», сохранивший его боевую мощь; с большим надфюзеляжным гаргротом, увеличенным запасом топлива, более высоким килем с квадратным концом и иногда с маленьким (съемным) подфюзеляжным килем.

Су-17М-1 «Fitter-H»: одноместный вариант самолета «Fitter-С», включающий усовершенствования, введенные на модели «Fitter-G», с улучшенным авиационным электронным оборудованием, включая совместимость с противорадарными ракетами; некоторые машины, оснащенные большой наружной гондолой с мультичувствительными элементами; используются как самолеты-разведчики.

Су-17М-3 «Fitter-H»: внешне почти идентичный самолету Су-17М-1; имеет новые специальные подкрыльные пилоны для ракет класса «воздух-воздух»; оснащен значительно усовершенствованным авиационным электронным оборудованием.

Су-22М-3K «Fitter-J»: в основном похожий на вариант «Fitter-H», но с турбореактивным двигателем Туманского Р-29Б и оборудованием для размещения ракет К-13А «Аттол».

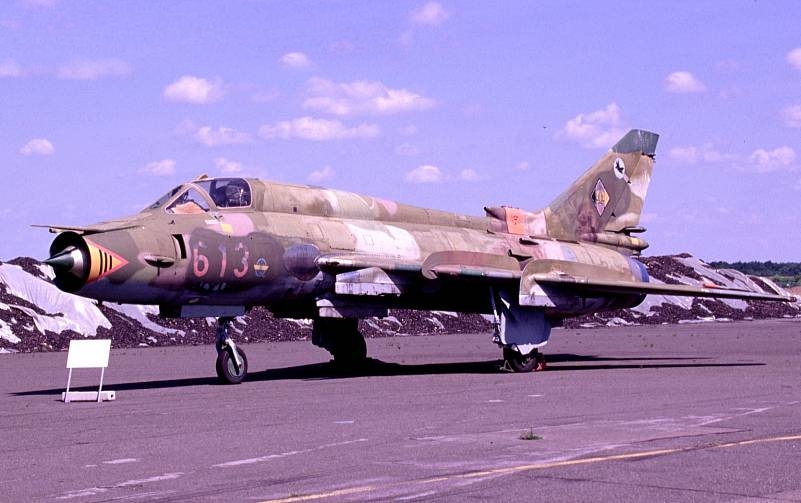

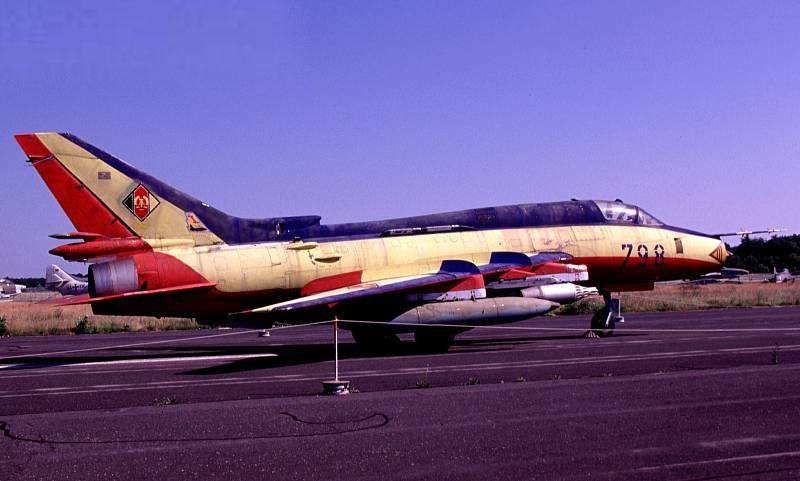

Су-17М-4 «Fitter-K»: последний вариант, объединяющий передовое авиационное электронное оборудование с более мощной системой охлаждения, которая дает внешнюю отличительную особенность этого типа — воздухозаборник на переднем крае корневой части киля; самолет совместим с такой же гондолой с чувствительными элементами для осуществления разведки и противорадарным оружием, что и вариант «Fitter-H».

Тактико-технические характеристики

Выпускался с 1976 года
Размах крыла, м
- при мин. стреловидности — 13,68
- при макс. стреловидности — 10,025
Длина самолета — 19,02 м
Высота самолета — 5,129 м
Площадь крыла, кв.м
- при мин. стреловидности — 38,49
- при макс. стреловидности — 34,85
Масса, кг
- пустого — 10500
- максимальная взлётная — 19500
Двигатели — 1 ТРД АЛ-21Ф-3
Тяга — 11500 кгс
Максимальная скорость, км/ч
- у земли — 1185
- на высоте — 1850
Дальность полета — 2200 км
Боевой радиус действия — 590 км
Потолок высоты — 16500 м
Экипаж — 1 чел

Вооружение

2 30-мм пушки НР-30, боекомплект (на каждую пушку) 300 снар. Боевая нагрузка — 3800 кг на 8 узлах подвески: 8 УР «воздух-воздух» Р-60,К-13; УР «воздух-земля» Х-25МР, Х-25МП,Х-29Л,Х-29Т; НУР С-5,С-8, С-13, С-24; Корректируемые авиабомбы КАБ-1500,КАБ-500; Бомбы свободного падения калибром до 500 кг; Кассетные бомбы; Баки с зажигательной смесью; Подвесные пушечные установки.

Модификации

см.Описание
