Douglas A-26 Invader (штурмовик-бомбардировщик)

Описание самолета

Почиватъ на лаврах — ситуация не для западных фирм: сразу после создания одной успешной конструкции начинается не только работа по ее модернизации, но нередко и проектирование следующей машины такого же класса, впитывающей в себя как уже реализованное на предшественнике, так и неосуществленные ранее идеи. Одним из ярких примеров подобной эволюции может служить многоцелевой боевой самолет «Инвэйдер» фирмы «Дуглас».

Перед самой войной «Дуглас» создает скоростную двухмоторную машину, способную выполнять задачи легкого бомбардировщика-штурмовика, разведчика, тяжелого и ночного истребителя. Этот самолет, имевший при разработке обозначение DB-7, позже А-20/Р-70 и более известный под названием «Бостон», широко использовался всеми основными странами антигитлеровской коалиции. Почти половина «бостонов» (чуть меньше 3 тыс.) попала в СССР, где они успешно применялись как для бомбардировки (в том числе топмачтовой), так и для торпедных атак.

Однако в июне 1941 года, когда боевая карьера «бостонов» лишь начиналась (небольшое количество машин успело повоевать у французов и англичан), фирма «Дуглас» подписала контракт на проектирование и постройку прототипа нового самолета того же класса под обозначением ХА-26. Имея перед глазами модернизирующийся по разным направлениям «Бостон», фирма начала разработку не одного, а сразу трех вариантов: Ха-26 — легкий бомбардировщик и штурмовик; ХА-26А — ночной истребитель с 20-мм пушками в нижней части фюзеляжа и пулеметной башней (4х12,7 мм) и, наконец, ХА-26В — еще один штурмовик-бомбардировщик с предполагаемым вооружением в виде 7S-MM пушки с ручным заряжанием. Темпы разработки и постройки были хотя и не рекордными, но высокими: первый раз колеса ХА-26 оторвались от земли 10 июля 1942 года.

Рассказ о любой удачной конструкции никак не может обойтись без избитых выражений вроде «поразил воображение», «превзошел все ожидания» или «опередил время». Если отказаться от эмоций в пользу фактов, то необходимо отметить, что новый самолет обладал вдвое большей боевой нагрузкой, нежели предполагалось по техническому заданию, и при этом превысил все остальные требования задания — по максимальной скорости, дальности и вооружению.

Анализ боевого опыта, деятельность других фирм и сравнительные испытания несколько изменили первоначальные планы выпуска А-26. Место ночного истребителя заняла знаменитая «Черная вдова» — «Нортроп» Р-61, а 75-мм пушка нашла себе более удобное и просторное место на модификациях бомбардировщика «Митчелл» — B-25G и В-25Н. К серийному производству стали готовить только А-26В, компенсировав потерю пушки мощным пулеметным вооружением. Располагая некоторым резервом времени, благодаря большому потенциалу А-20 в плане модернизации, предпринималось все возможное, чтобы сделать новую машину на «голову выше» своего предшественника.

Эд Хэйнэманн, главный конструктор фирмы «Дуглас», был автором не только «Бостона», но и другой не менее удачной конструкции — палубного штурмовика SBD «Даунтлес». Позже, после войны, он еще более укрепил свой авторитет, создав такие классические самолеты, как А-1 «Скайрэйдер» и А-4 «Скайхок».

Если рассматривать А-26В в сравнении с «Бостоном», то, пожалуй, все изменения и усовершенствования были направлены на усиление защиты экипажа и увеличение выживаемости самолета. Наибольшую роль в этом сыграли, наверное, дистанционно управляемые пулеметные башни. Конечно, более мощные двигатели и общее улучшение аэродинамики также способствовали повышению боевых возможностей самолета, но без нового способа размещения оборонительного вооружения А-26 никогда не имел бы столь выдающихся характеристик. Вспомним эволюцию стрелковых точек на бомбардировщиках: открытая турель, турель под обтекателем, башня с сидящим внутри ее стрелком с ручным (или ножным) приводом, то же, но с силовым (гидравлическим, электрическим или пневматическим) приводом. Очевидно, что основными направлениями их совершенствования стали увеличение комфорта и уменьшение физических затрат стрелка, дабы он мог сосредоточиться на самом главном — наблюдении и наведении своего оружия. Венцом систем оборонительного вооружения стали дистанционно управляемые башни с силовым приводом. Помимо существенного уменьшения габаритов, что позволило радикально снизить аэродинамические потери и, кроме того, иметь гораздо больший выбор в отношении места расположения вооружения, новые башни дали возможность не только гораздо надежнее защитить стрелков, но и сократить их число, поскольку один и тот же член экипажа мог вести стрельбу не только из разных установок, но даже из двух одновременно! Можно сказать, что появление этой системы стало революцией для бомбардировщиков и разрешило проблему выбора между хорошо защищенной, но тихоходной машиной, и скоростной, но лишенной подвижного вооружения.

В остальном на А-26В нельзя было найти чего-либо действительно революционного. Цельнометаллический среднеплан с трехстоечным шасси с носовой опорой. Впервые на бомбардировщике для крыла был использован ламинарный профиль. Фюзеляж — полумонокок. Носовая часть — отсек для вооружения, где размещались шесть пулеметов калибра 12,7 мм; далее — кабина пилотов с двойным управлением и креслами рядом; под крылом — бомбоотсек, прикрытый створками. За бомбоотсеком — кабина заднего стрелка, который мог вести огонь из двух башен сверху и снизу фюзеляжа (в каждой из них устанавливалось по два пулемета 12,7-мм калибра). Кстати, при атаке наземных целей верхнюю башню можно было развернуть вперед и еще больше усилить огневую мощь. Нижняя башня действовала только в задней полусфере. Силовая установка — два звездообразных двигателя воздушного охлаждения Pratt-Whitney R-2800-27 взлетной мощностью по 2000 л. с. Винты — трехлопастные, флюгируемые, с гидравлическим изменением шага. Топливные баки размещались в крыле. К числу мер по уменьшению уязвимости самолета можно отнести усиленное бронирование пилотской кабины (не только бронеспинки, но и пол), а также размещение маслорадиаторов сверху мотогондол.

Серийный выпуск нового самолета начался лишь в 1944 году, а 19 ноября они впервые пошли в бой в небе Европы. Этот год стал знаменательным для американских ВВС: началось использование Р-51, ставшего лучшим поршневым истребителем; и Р-61, бесспорно, мог называться лучшим ночным истребителем; а В-29 произвели революцию в стратегических бомбардировках. Такой же вершиной в своем классе стал и «Инвэйдэр» («вторгающийся») — такое имя получил А-26 после принятия на вооружение. Хотя конец войны не заставил себя долго ждать, самолеты А-26 все же успели сбросить на противника больше 18 тыс. тонн бомб. С января 1945 года в налетах принимали участие и самолеты новой модификации — А-26С, предназначавшиеся для наведения на цель групп бомбардировщиков. От шести лобовых пулеметов осталось лишь два, переместившихся на борта фюзеляжа, а вся носовая часть была отдана в распоряжение бомбардира. Передняя часть его кабины была полностью прозрачной и изготавливалась из одного куска оргстекла. Прицеливание осуществлялось при помощи прицела «Сперри», но многие машины получили и радиолокационный прицел H2S, позволяющий производить бомбометание через облака, ночью и в плохую погоду.

Производство «инвэйдэров» обеих модификаций развернулось на полную мощность в начале 1945 года; но вскоре капитулировала Германия, через четыре месяца — Япония. Победа на Дальнем Востоке поставила точку в серийном выпуске — вместе с прототипами на свет появилось 2502 А-26. Свертывание военного производства поставило крест и на двух новых модификациях — A-26D и A-26F. Последняя представляла собой один из первых- шагов в незнакомую область реактивной авиации. В хвостовой части самолета установили реактивный двигатель J31, а воздухозаборник попал на «спину», вытеснив заднего стрелка. В серии этот самолет не строился, но его прототип ХА-26Р 26 июня 1946 года установил рекорд скорости — 664 км/ч с нагрузкой 2000 кг.

После войны «Инвадэр» сменил «имя»-в июне 1948 года категория штурмовиков (Attack) была ликвидирована и все А-26 переклассифицировали в бомбардировщики В-26.

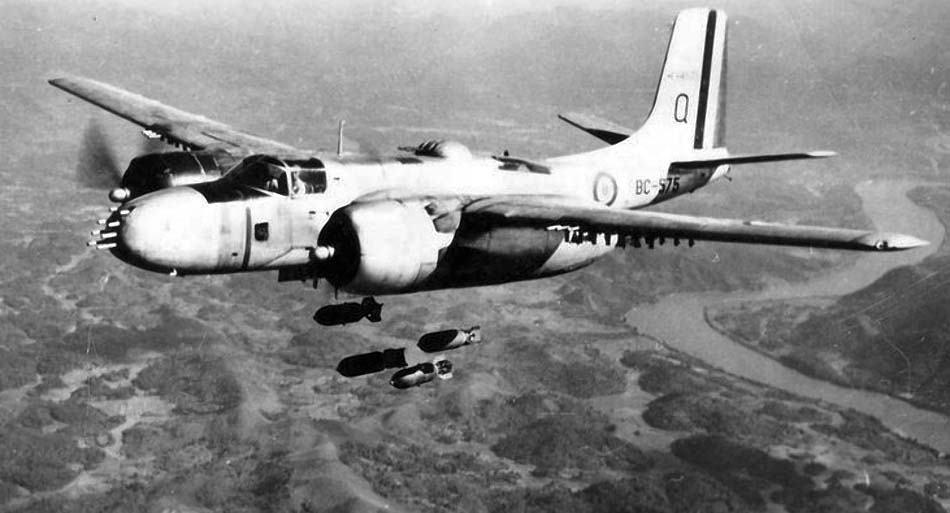

Свое весьма ограниченное участие во второй мировой войне «инвэйдэры» с лихвой компенсировали в последующие 20 лет. В этот период самолет стал активно использоваться и в других странах, и почти каждая применяла его в боевых действиях. Французские машины воевали в Индокитае в конце 40-х -начале 50-х годов; индонезийские применялись против партизан; американские от первого до последнего дня воевали в Корее. Чуть позже французы также оказались вынужденными применить авиацию для противопартизанских операций в Алжире. Возможно, именно это натолкнуло американскую фирму «Он Марк Инжиниринг» на мысль доработать «Инвэйдэр», превратив его в специализированную машину для борьбы с партизанами. Основные усилия были направлены на улучшение вооружения, увеличение боевой нагрузки и улучшение взлетно-посадочных характеристик. В феврале 1963 года взлетел прототип новой модификации В-26К, а после успешных испытаний, с мая 1964 по апрель 1965 года, были переоборудованы 40 машин. Основными отличиями этих самолетов стали более мощные (2800 л. с) двигатели R-2800-103W, 8 пулеметов калибра 12,7 мм в носовой части, подкрыльевые пилоны для подвески вооружения (общая нагрузка возросла почти до 5 тонн — 1814 кг в бомбоотсеке и 3176 кг под крылом) и дополнительные топливные баки на концах крыла. Вскоре В-26К уже воевал в Южном Вьетнаме, соединив таким образом эпоху лучших поршневых самолетов с реактивными машинами третьего поколения.

Тактико-технические характеристики

Год принятия на вооружение — 1944
Размах крыла — 21,34 м
Длина — 15,24 м
Высота — 5,64 м
Площадь крыла — 50,17 кв.м
Масса, кг
- пустого самолета — 10365
- нормальная взлетная — 15876
Тип двигателя — 2 ПД P & W R-2800-27(-79) Dоuble Wasp
Мощность — 2 х 2000 л.с.
Максимальная скорость — 571 км/ч
Крейсерская скорость — 457 км/ч
Практическая дальность — 2253 км
Практический потолок — 6735 м
Экипаж — 3 чел

Вооружение

10-16 12,7 мм пулеметов. Нормально — 1814 кг бомб. Максимально — 2725 кг бомб.

Модификации

ХА-26С — проектировавшаяся модификация с четырьмя 20-мм пушками в носовой части; после отмены проекта обозначение С употребляется для модификации «Инвейдера» c застекленной носовой частью.

ХА-26D — единственный опытный образец с двумя звездообразными двигателями R-2800-83 мощностью по 1567 кВт (2100 л.с.).

ХА-26Е — единственный опытный образец с двумя звездообразными двигателями R-2800-83 мощностью по 2100 л.с.

ХА-26F — единственный опытный образец (позднее ХВ-26F) с двумя звездообразными двигателями R-2800-83 и установленным в хвосте турбореактивным двигателем фирмы General Electric J31 с тягой 1600 л.с.

Invader Mk I — название, принятое в Королевских ВВС Великобритании для 140 самолетов А-26С, полученных по ленд-лизу.

On Mark Marketeer — модификация модели Marksman C с негерметичной кабиной.

On Mark Marksman А — административный транспортный самолет с герметичной кабиной, серийно выпускался компанией On Mark Engineering; имел двигатели R-2800-83АМ3 мощностью по 2100 л.с.

On Mark Marksman B — имел топливные баки на законцовках крыла и звездообразные двигатели R-2800-83АМ4А.

On Mark Marksman C — имел дополнительные емкости для топлива в крыльях и был оснащен звездообразными двигателями R-2800-СВ-16/17 мощностью по 2500 л.с..

Smith Biscayne 26 — высокоскоростной транспортный самолет, созданный компанией L.B.Smith.

Smith Super 26 — Инвейдер с добавлением топливных баков на законцовках крыла.

Smith Tempo I — административный самолет с негерметичной кабиной и двигателями R-2800 серии В.

Smith Tempo II — административный самолет с герметичным салоном и новым фюзеляжем на 2,93 м длиннее стандартного.
