Су-27 (истребитель-перехватчик)

Описание самолета

К разработке перспективного истребителя нового поколения в ОКБ Сухого приступили в 1969 году. Необходимо было учесть, что назначение создаваемого самолета — борьба за превосходство в воздухе и что тактика включает ближний маневренный бой, который к тому времени был снова признан основным элементом боевого применения истребителя. Проектируемый самолет был призван дать достойный ответ на F-15, который с 1969 г. ускоренными темпами создавался фирмой McDonnell Douglas. Поскольку F-15, по замыслу Пентагона, должен был превосходить все существующие и разрабатываемые истребители, проектируемый в ОКБ П.О.Сухого самолет, получивший шифр Т-10, надо было сделать на голову выше F-15.

Большой заслугой тогдашних руководителей аэродинамического проектирования в ОКБ — заместителя главного конструктора И.Баславского, начальника отдела М.Хесина, начальника бригады Л.Чернова было намерение углубленного изучения явлений обтекания выбранного крыла готической формы, по которому систематической информации в то время не было. Если в США уже проектировались (YE-16, YE-117) и летали (F-5E) самолеты с корневыми наплывами крыла, то в нашей стране пришлось заниматься этим вопросом с чистого листа. Дело в том, что принятое для Т-10 готическое крыло с криволинейной передней кромкой, пригодное для крейсерского полета на трансзвуке и сверхзвуке, содержит интегрированные с фюзеляжем корневые наплывы.

Два двигателя в отдельных гондолах предполагалось «подвесить» к нижней поверхности крыла с выдерживанием определенного расстояния между передней кромкой и входом в воздухозаборник. Было принято решение использовать заднюю центровку, предполагающую продольную статическую неустойчивость самолета, и ЭДСУ. Впервые серийный российский самолет было принято оснастить автоматизированной ЭДСУ. Он, также, оснащался большим запасом топлива, баки для которого располагались в центроплане и крыльях и высокоэкономичными двигателями, что сильно увеличивало дальность беспосадочного перелёта.

Уже в 1975-1976 гг. стало ясно, что первоначальная компоновка обладает существенными недостатками. Однако самолет с первоначальной компоновкой был тем не менее построен и 20 мая 1977 г. шеф-пилот ОКБ П.О.Сухого заслуженный летчик-испытатель Герой Советского Союза В.С.Ильюшин поднял в воздух опытный самолет Т-10-1 (кодовое обозначение НАТО — Flanker-A). Самолет имел развитый наплыв и крыло овальной формы в плане, из-за чего было сложно применить механизацию передней кромки. Заднюю кромку занимала стандартная механизация — элерон и закрылок, а на законцовках крыла размещались противофлаттерные грузы. Аналогичные грузы установлены на горизонтальном и вертикальном оперениях. Кили размещены на верхних поверхностях мотогондол. Радиопрозрачный обтекатель РЛС на Т-10-1 несколько короче, чем на серийных машинах, а обслуживание аппаратуры осуществляется через люки на боковой поверхности НЧФ. Фонарь кабины пилота сдвигается назад по направляющим. Так как двигателей АЛ-31Ф с верхней коробкой агрегатов, на установку которых был рассчитан самолет, еще не было, на этой машине и ряде других опытных самолётов (Т-10-2, Т-10-5, Т-10-6, Т-10-9, Т-10-10, Т-10-11) были установлены ТРД АЛ-21Ф-3АИ с нижней коробкой (использующиеся на других самолётах фирмы: Су-17Су-24). На других опытных самолётах (первые из которых: Т-10-3 полетел 23 августа 1979 г. и Т-10-4 — 31 октября 1979 г.) и серийных машинах применены АЛ-31Ф.

При одном из полётов Т-10-2, пилотируемый Евгением Соловьёвым, попал в неисследуемую область резонансных режимов. Лётчик, пытаясь спасти машину погиб.

В это время стали поступать данные об американском F-15. Неожиданно выяснилось, по ряду параметров машина не отвечает техническому заданию, и уступает F-15 по многим показателям. Например, разработчики электронной аппаратуры не уложились в отведённые им массогабаритные рамки. Также не удалось реализовать заданный расход топлива. Перед разработчиками возникла нелёгкая дилема — либо довести машину до серийного производства и сдать заказчику в существующем виде, либо предпринять радикальную переработку всей машины.

После прихода М.П.Симонова к руководству темой, а затем и ОКБ Сухого были проведены испытания по тем временам совершенно «экзотических» вариантов компоновки самолета: с крыльями отрицательной стреловидности, с ПГО; выполнено моделирование работы двигателей. Очень много опытов проводилось по поиску средств обеспечения непосредственного управления подъемной и боковой силами.

К чести разработчиков ОКБ Сухого, они решили сохранить верность многолетним традициям и не стали выпускать посредственную машину. В кратчайшие сроки была разработана новая машина, в конструкции которой были учтены опыт разработки Т-10 и полученные экспериментальные данные. И уже 20 апреля 1981 года опытный самолет Т-10-17 (другое обозначение Т-10С-1, т.е. первый серийный), пилотируемый В.С.Ильюшиным поднялся в небо. Машина была сильно изменена, почти все узлы расчитаны «с нуля». На машине установили новое крыло с прямой передней кромкой, отклоняемым носком, флаперонами вместо закрылков и элеронов, дополнительной точкой подвески вооружения вместо противофлаттерного груза, сняли аэродинамические перегородки. Законцовки стабилизатора получили новую форму, с них сняли противофлаттерные грузы. Вертикальное оперение перенесли на хвостовые балки. Радиусы сопряжения крыла и фюзеляжа при виде спереди были увеличены. Увеличили внутренний запас топлива. Изменили ХЧФ — появилась «пика», в которой разместили тормозной парашют (непосредственно на Т-10-17 он еще не был установлен). Шасси также было переделано. Новые основные опоры получили косую ось вращения и боковые замки выпущенного положения. Передняя опора стала убираться вперед, а не назад по полету, как было у первых машин. Самолет оснастили двигателями АЛ-31Ф с верхней коробкой агрегатов и новыми воздухозаборниками с убирающимися защитными сетками. Отделяемая часть фонаря кабины пилота стала открываться вверх — назад. Появился один тормозной щиток на верхней поверхности фюзеляжа вместо двух под центропланом, являвшихся одновременно створками отсеков колес основных опор шасси.

Полученные при испытаниях данные показали, что был создан действительно уникальный самолёт, по многим параметрам не имеющий аналогов в мире. Хотя и тут не обошлось без аварий: в одном из полётов в критическом режиме, из-за разрушения планера погиб Александ Комаров. Некоторое время спустя, на этом же режиме в аналогичную ситуацию попал Н.Садовников. Только благодаря большому мастерству испытателя, впоследствии Героя Советского Союза, мирового рекордсмена, полет завершился благополучно. Н.Ф.Садовников посадил на аэродром поврежденный самолет — без большей части консоли крыло, с обрубленным килем — и тем самым предоставил бесценный материал разработчикам машины. В срочном порядке были проведены мероприятия по доработке самолёта: усилена конструкция крыло и планера в целом, уменьшена площадь предкрылка.

Самолёт выполнен по нормальной балансировочной схеме, имеет интегральную аэродинамическую компоновку с плавным сопряжением крыла и фюзеляжа, образующих единый несущий корпус. Конструкция цельнометаллическая с широким применением титановых сплавов. Фюзеляж типа полумонокок с круговым поперечным сечением. Носовая часть отклонена вниз. Лётчик располагается на катапультируемом кресле К-36ДМ, обеспечивающем аварийное покидание самолёта во всём диапазоне высот и скоростей полёта.

Самолеты могут быть использованы для перехвата воздушных целей в большом диапазоне высот и скоростей полета, в том числе на фоне земли, и ведения маневренного воздушного боя в любых метеоусловиях днем и ночью. Для успешного выполнения боевых задач на борту установлено современное прицельнонавигационное оборудование. Поиск и сопровождение цели осуществляются с помощью РЛПС с когерентной импульсно-допплеровской РЛС или ОЭПС с ОЛЛС и нашлемной системой целеуказания. БРЛС с антенной диаметром 1076 мм способна гарантированно обнаруживать воздушные цели класса легкий истребитель на дальности до 80-100 км в передней полусфере и 30-40 км — в задней, сопровождать на проходе до десяти целей и обеспечивать одновременный пуск ракет по двум целям. ОЭПС обнаруживает скоростные воздушные цели на удалении до 40 км в передней полусфере и 90-100 км — в задней. При достижении разрешенной дальности пуска ракет летчик может применить для поражения цели УР средней (типа Р-27) или увеличенной (Р-27Э) дальности с пассивными тепловыми или полуактивными радиолокационными ГСН. В ближнем маневренном бою используется имеющаяся на борту скорострельная пушка калибра 30 мм или УР малой дальности Р-73 с ТГС. Для обеспечения пилотирования и самолетовождения на борту истребителя имеется полный комплект радиотехнического навигационного оборудования.

Самолет подвергался доработкам и в процессе серийного производства. Изменилась конструкция отделяемой части фонаря — вместо цельного стекла стало две части, разделенные переплетом. Менялись колеса и шины, при этом типоразмер оставался без изменений. Тонкий «ласт» был заменен толстым, в нем разместили патроны автомата постановки помех АПП-50 — 96 штук взамен 24, устанавливавшихся в «пике». Изменилась форма законцовки киля, в связи с чем сняли противофлаттерные грузы с вертикального оперения. Внесен и ряд других изменений.

При принятии на вооружение самолет получил обозначение Су-27, а в авиации ПВО — Су-27П (перехватчик). Внешне они между собой не отличались, да и внутри практически тоже. Правда, предполагалось, что фронтовой истребитель Су-27 должен иметь возможность поражать наземные цели, но его оборудование не было приспособлено для выполнения подобных задач. Поэтому в дальнейшем название Су-27П практически не применялось. Все серийное производство Су-27 выполнялось авиационным заводом им. Ю.А.Гагарина в Комсомольске-на-Амуре (ныне КнААПО) под шифром Т-10С. Из 450 самолетов-перехватчиков Су-27, которыми располагали к началу 1996 г. Вооруженные Силы РФ, более 300 находятся в составе авиации ПВО.

Кодовое обозначение НАТО — Flanker-B (Крайний).

Тактико-технические характеристики

Год принятия на вооружение — 1982
Размах крыльев — 14,7 м
Площадь крыла — 62 кв.м
Длина — 21,935 м
Высота — 5,935 м
Масса пустого самолета — 16000 кг
Масса нормальная взлетная — 30000 кг
Тип двигателя — АЛ-31Ф
Тяга двигателя, кгс
- форсажная — 2 х 12500
Максимальная скорость — 2500 км/ч
Практическая Дальность полета  — 3900 км
Практический потолок — 18500 м
Разбег на форсаже- 650-700 м
Пробег — 620-700 м
Экипаж — 1 чел

Вооружение

Автоматическая одноствольная пушка ГШ-301 (30 мм, 1500 выстр./мин, 150 патронов); ракетное вооружение — до шести УР класса «воздух-воздух» средней дальности типа Р-27, до четырех УР малой дальности Р-73 с ТГС; бомбы калибром до 500 кг и общей массой до 6000 кг (пакеты ФАБ-250) на четырёх пилонах; НУРС, КМГУ, выливные баки и прочее неуправляемое оружие класса «воздух-поверхность».

Для Су-30МК: УР класса «воздух-воздух» типов Р-27Р/ЭР/Т/ЭТ, Р-73 и Р-77 (РВВ-АЕ); УР класса «воздух-поверхность» типов Х-29Т/Л, Х-25МЛ, Х-31А/П, Х-59М и С-25Л; корректируемые авиабомбы КАБ-500КР/Л; свободнопадающие авиабомбы калибров от 100 до 500 кг; бомбовые кассеты различных типов; НУРС различных типов и калибров. Предусмотрена также подвеска контейнеров с аппаратурой РЭБ, лазерными дальномерно-целеуказательными системами, ИК-станциями.

Для Су-35: УР класса «воздух-воздух» сверхбольшой, средней и повышенной дальности (Р-27РЭ, Р-27ТЭ, Р-77), а также малой дальности и ближнего боя (Р-73, Р-73М, Р-60М) с активными, полуактивными и пассивными радиолокационными и ИК ГСН. Для ударов по наземным и надводным целям могут применяться ракеты с телевизионным, телекомандным, тепловизионным, а также лазерным наведением (Х-25, Х-29, Х-59), противорадиолокационные (Х-31, Х-58) и противокорабельные крылатые и аэробаллистические ракеты (Х-31 А, Х-35, Х-15 и др.), управляемые (до 1500 кг) и свободно падающие авиабомбы, бомбовые кассеты и НАР.

Для Су-37: УР класса «воздух-воздух» различной дальности, в том числе и новая ракета средней дальности РВВ-АЕ; УР класса «воздух-поверхность» Х-29Т с телевизионным наведением, Х-29Л — с лазерным наведением, противорадиолокационные ракеты Х-31П или противокорабельные Х-31А и Х-35, а также авиабомбы, пусковые установки неуправляемых ракет и баки с напалмом.

Модификации

Су-27СК: В начале 90-х были заключены контракты на поставку коммерческого варианта Су-27 (Су-27СК, в ОКБ — Т-10СК) в Китай (24 шт. на сумму 35 млн. долларов) и Вьетнам, а позже подписан контракт на продажу лицензии по производству Су-27СК в Китае. Имеется следующая информация о количестве Су-27 в других странах: Китай имеет 46, Индия — 8, Вьетнам — 6, Казахстан — 20, Украина — 66. Отличия коммерческого варианта от обычного серийного самолета заключаются только в БРЭО и вооружении. В последнее время появилось еще одно название — Су-27МСК (Су-27СК модернизированный). Эту машину предлагает непосредственно КнААПО как развитие коммерческого варианта с расширенными возможностями работы по наземным целям.

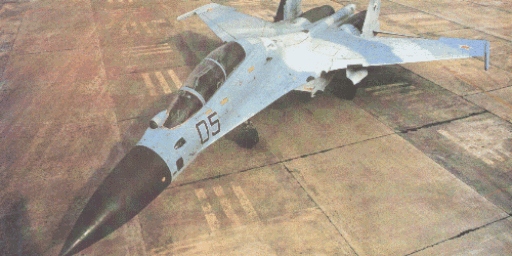

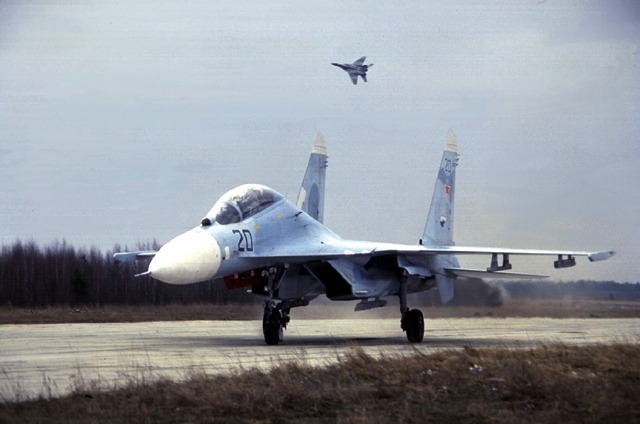

Су-27УБ: Первой полноценной модификацией самолета Су-27 стал его учебно-боевой двухместный вариант — Су-27УБ, прототип которого (Т-10У-1) впервые поднял в воздух 7 марта 1985 г. Н.Садовников. Большая размерность самолета позволила разместить второго члена экипажа, подвергнув базовую машину минимальным переделкам. Кабина пилота осталась без изменений. Место инструктора пришлось приподнять, так как за кабиной пилота находится отсек передней опоры шасси. Это позволило обеспечить хороший обзор второму члену экипажа. Оба места — инструктора и обучаемого — закрыты единой сбрасываемой частью фонаря, которая открывается вверх — назад, как и на боевой машине. С увеличением высоты кабины пилотов возрос объем фюзеляжа, что позволило сохранить состав оборудования, характерный для исходного истребителя. Выросла и площадь боковой проекции головной части фюзеляжа, что повлекло увеличение площади вертикального оперения для сохранения путевой устойчивости. Чтобы максимально сохранить базовую конструкцию, кили были подняты на 425 мм с помощью вставок, что обеспечило унификацию агрегатов боевого и учебного самолетов. Тормозной щиток также доработали — его площадь выросла за счет увеличения длины примерно на 300 мм, из-за чего антенну радиокомпаса немного сместили назад. В конструкции крыла Су-27УБ предусмотрели размещение двух дополнительных точек подвески к восьми существующим. В остальном учебный вариант практически ничем не отличается от боевого самолета. Несколько первых опытных машин сделали в Комсомольске-на-Амуре, а серийное производство было налажено на Иркутском авиационном заводе (ныне ИАПО), где самолет получил заводской шифр «изделие 10-4″. Как и Су-27, коммерческий вариант Су-27УБ (Су-27УБК) поставлялся в Китай и Вьетнам. Все изменения, связанные с продажей за рубеж, идентичны Су-27СК. Кодовое обозначение НАТО — Flanker-C.

Су-27К (Су-33): Палубный истребитель предназначенный для обороны кораблей ВМФ от средств воздушного нападения противника. Истребитель оснащен складывающимся крылом и стабилизатором, в хвостовой части установлен тормозной гак. Вооружение включает сверхзвуковую противокорабельную УР «Москит» большой дальности.

П-42: В конце 1986 года страницы печати обошло сообщение об установлении авиационных мировых рекордов скороподъемности на новом советском реактивном самолете П-42 («Победа-42″ — в честь победы под Сталинградом в 1942 г.). 27 октября 1986 года летчик В.Г.Пугачев набрал высоту 3000 метров за 25.4 секунды, а 15 ноября достиг высот 6, 9 и 12 км за 37.1, 47.0 и 58.1 с соответственно, улучшив продержавшиеся более десяти лет рекорды американского летчика Р.Смита, выступавшего на самолете F-15, более чем на две секунды. Рекорды были установлены сразу в двух классах — в разряде реактивных самолетов и служебных самолетов весом 12-16 тонн. Последнее обстоятельство вызвало большое удивление у искушенных в авиационных вопросах читателей, быстро смекнувших, что под шифром П-42 кроется новый истребитель Су-27. Дело в том, что истребитель 20-тонного класса никак не вписывался в разряд самолетов массой до 16000 кг (а, как стало известно позднее, в протоколах ФАИ указана взлетная масса П-42 в 14100 кг, что на целых две тонны меньше веса пустого неснаряженного Су-27).

Однако все было очень просто. Один из опытных образцов перехватчика, прошедший полную программу отведенных для него испытаний, решили специально подготовить для выполнения рекордных полетов. С самолета сняли все «лишнее», включая все органы управления вооружением вместе с РЛС, укоротили центральную хвостовую балку, упразднили тормозной парашют вместе с его контейнером, уменьшили площадь вертикального оперения, сняли подбалочные гребни, заклинили механизацию передней кромки крыла, радиопрозрачный обтекатель РЛС заменили более легким металлическим и произвели другие мероприятия по уменьшению массы конструкции. При выполнении зачетных полетов в баки самолета заливали строго ограниченное количество топлива, хватавшего только для выхода на режим и произведения посадки. Двигатели П-42 сумели форсировать, при этом тяга каждого возросла более чем на 1000 кГс (согласно протоколу ФАИ, двигатели именуются Р-32 и имеют тягу 13600 кГс). Принятые меры позволили добиться уникальной тяговооруженности машины на старте, равной почти двум единицам. Благодаря этому П-42 получил возможность разгоняться и даже переходить звуковой барьер в режиме вертикального набора высоты. Большая тяговооруженность однако породила одну очень своеобразную проблему: тормоза не удерживали П-42 на старте, когда двигатели выводились на форсаж. В связи с этим было реализовано одно очень нетрадиционное решение: на старте самолет с помощью специального троса и электронного замка подцеплялся к мощному гусеничному тягачу, защищенному от воздействия раскаленных газов массивной бронеплитой, который выезжал но ВПП и своим многотонным весом сдерживал ревущую машину от преждевременного страгивания. В нужный момент замок отцеплял трос от самолета, включались кинокамеры и секундомеры и П-42 совершал стремительный бросок на штурм мировых рекордов. Работы по подготовке самолета П-42 к установлению рекордов были проведены под руководством ведущего инженера ОКБ Р.Г.Мартиросова. 10 марта 1987 года пилотируемый Н.Ф.Садовниковым П-42 улучшил собственные рекорды скороподъемности на высоту 9 и 12 тысяч метров еще на три секунды (44.2 и 55.5 с соответственно). На следующий день крылатый рекордсмен выступал уже в классе СКВП. Были получены результаты набора высот 3, 12 и 15 км: 25.4, 57.4 и 75.7 с соответственно. 10 июня 1987 года в этом же классе был установлен рекорд высоты горизонтального полета — 19335 метров. Последнее из официально зафиксированных достижений В.Пугачева на П-42 — набор высоты 15000 метров с грузом в одну тонну за 81.7 секунды. Всего на этой машине в 1986-1988 годах установлено 27 мировых авиационных рекордов. Рекордсменами стали В.Пугачев, Н.Садовников, О.Цой, Е.Фролов.

Су-27ИБ (Су-34): Фронтовой истребитель-бомбардировщик с расположением сидений рядом. Предназначен для поражения точечных сильнозащищенных целей в любых погодных условиях и любое время суток. Начал эксплуатироваться с апреля 1990 г

Су-27М (Су-35): Еще в ходе проектирования самолета Су-27 в ОКБ велись работы по дальнейшему развитию машины, в первую очередь в направлении повышения ее возможностей по поражению целей на поверхности земли и воды, в том числе с применением высокоточного управляемого оружия. На самолет установили новый комплекс БРЭО с новой РЛС большой мощности. Взлетные и посадочные массы этого варианта Су-27, названного Су-27М (обозначение в ОКБ — Т-10М), выросли по сравнению с Т-10С. Это привело к применению усиленных опор шасси, в том числе двухколесной передней, аналогично Су-24. Кроме того, увеличение массы самолета, номенклатуры вооружения и объема оборудования потребовали усилить крыло, оснастить его дополнительными точками подвески и установить ПГО. Для размещения нового БРЭО, усиленной передней опоры, ПГО и системы дозаправки топливом в полете разработали новую головную часть фюзеляжа с увеличенным радиопрозрачным обтекателем антенны РЛС и боковыми люками доступа к аппаратуре (аналогично Т-10-1). Новая «голова» самолета, для сохранения устойчивости и управляемости в путевом канале, повлекла увеличение вертикального оперения и площади рулей направления. Для монтажа части нового оборудования увеличили длину и диаметр хвостового обтекателя, а контейнер тормозного парашюта перенесли на верхнюю поверхность ХЧФ перед топливным баком. Угол наклона спинки кресла летчика для обеспечения лучшей переносимости перегрузок был увеличен до 30°.

28 июня 1988 г. летчик-испытатель О.Г.Цой начал летные испытания первого опытного экземпляра Т-10М-1. Как и многие другие опытные машины, он был построен с использованием планера серийного Су-27. Серийное производство Су-27М было развернуто в Комсомольске-на-Амуре. Первый показ самолета потенциальным заказчикам и широкой публике состоялся осенью 1992 г. на авиасалоне в Фарнборо, накануне которой ему присвоили наименование Су-35. В 1995 г. Т-10М-1 передали в музей ВВС в подмосковном Монино.

Самолет оснащен новой системой управления вооружением, включающей ЭВМ управления оружием для атак наземных целей, многофункциональную РЛС и оптоэлектронную систему. Многорежимная помехозащищенная РЛС имеет режим картографирования земной поверхности и атаки наземных целей, позволяет обнаруживать воздушные цели на дальности до 400 км, а наземные на удалении до 200 км, одновременно сопровождать не менее 15 воздушных целей и не менее шести одновременно атаковать ракетами. Су-35 способен наносить дальние высокоточные и мощные удары по тылам противника, поражать на большом удалении надводные корабли, вести борьбу с самолетами ДРЛО и РЭБ, а также с воздушными командными пунктами. Наземные или морские цели могут быть атакованы без захода в зону объектовой ПВО.

Су-27ЛЛ: Самолет оборудован экспериментальным комплексом, который включает в себя бортовую ЭВМ; системы обмена данными в реальном времени с наземными моделирующими комплексами, как по телевизионным линиям, так и по радиоуправляемым каналам; системы индикации. В ходе работ по перспективным истребителям для повышении точности пилотирования и исключении возможности непроизвольного перемещения летчиком органов управления на больших перегрузках на Су-27ЛЛ установили тензометрический РУД, позволяющий изменять тягу посредством кнюппелей. Широкая публика могла ознакомиться с этим самолетом на авиасалоне МАКС-97.

Су-37: Дальнейшее улучшение маневренных характеристик самолетов-истребителей «Су» как на больших скоростях с большими перегрузками, так и на малых скоростях, ранее просто недоступных для реактивных самолетов, было возможно только при установке двигателя с изменяемым в полете вектором тяги. Работы в этом направлении уже несколько лет велись в ОКБ им. А.М.Люльки, а испытания опытного образца провел весной 1989 г. на Т-10-26 Виктор Пугачев. Тогда на самолете установили только один двигатель, сопло которого могло менять свое положение в вертикальной плоскости, для чего летчик переключал тумблер в кабине. Для подготовки демонстрационного образца истребителя с отклоняемым вектором тяги взяли один из серийных Су-35, установили на нем два двигателя АЛ-31ФП, заменили центральную ручку управления самолетом короткоходовой боковой, а традиционные РУДы — тензометрическими (тензоРУДами). Это повысило точность пилотирования и исключило возможность непроизвольного перемещения летчиком органов управления на больших перегрузках. После соответствующих доработок систем управления самолетом и двигателями название машины изменили на Су-37.

Су-37 выполнен по аэродинамической схеме «неустойчивый интегральный триплан». Он практически не имеет ограничений по углу атаки и способен выполнять такие маневры, которые сегодня недоступны ни одному самолету: поворот на «кобре» и «колоколе», переворот с потерей высоты 300-400 метров, разворот в вертикальной плоскости на 180 и 360 градусов — своеобразный воздушный кульбит, получивший название «чакра Фролова». При этом, независимо в каком положении находится самолет, бортовой комплекс, включающий в себя многофункциональную помехозащищенную РЛС переднего обзора с фазированной решеткой, обеспечивает гарантированный захват цели и ее поражение.

Конструкция планера в целом выполнена с использованием новых высокопрочных сплавов и композиционных материалов. В оборудованной катапультируемым креслом К-36 кабине летчика на приборной доске установлены четыре жидкокристаллических многофункциональных цветных дисплея, на которые выводится вся необходимая пилоту информация. Здесь же находится и табло отказов, которое в случае возникновения неисправностей информирует о них летчика и выдает ему необходимые рекомендации.

Истребитель Су-37 имеет современное радиоэлектронное оборудование. Комплекс управления оружием включает в себя перспективную бортовую РЛС и оптико-электронную прицельную систему, состоящую из лазерного дальномера-целеуказателя, теплопеленгатора и цветного телевизионного канала. Эта система взаимодействует с нашлемным прицелом летчика. Самолет оборудован также новой системой РЭБ и системой закрытого обмена данными о целях с другими истребителями и наземными командными пунктами, что позволяет эффективно вести групповой бой.

Первый полет на Су-37 совершил 2 апреля 1996 года летчик-испытатель «ОКБ Сухого» Герой РФ Евгений Фролов, а 18 августа того же года Су-37 был впервые показан на авиационном празднике в Тушино. В настоящее время летные испытания продолжаются, полеты выполняют Евгений Фролов и Игорь Вотинцев.

Новый сверхманевренный многоцелевой истребитель Су-37 был собран на серийном заводе в Комсомольске-на-Амуре и является прототипом серийного боевого самолета. В этом его основное отличие от западного экспериментального самолета Х-31, у которого пока не просматривается никаких боевых функций. Как истребитель для завоевания превосходства в воздухе Су-37 в ближайшие годы не будет иметь себе равных.

Су-27ПУ (Су-30): В 1985 году в ОКБ приняли решение о проведении испытаний по дозаправке топливом в воздухе машин типа Су-27 и выяснения возможностей экипажа при длительном нахождении в полете, их работоспособности и самочувствия. С этой целью выбрали второй летный экземпляр Су-27УБ (Т-10У-2), на котором установили систему дозаправки топливом и частично изменили состав оборудования. Внешние отличия новой модификации состояли в появлении штанги системы дозаправки и смещении оптического блока на правый борт. Опытный экземпляр самолета был поднят в воздух 10 сентября 1986 года летчиками-испытателями ИАПО Г.Булановым и Н.Ивановым.

Уже в июне 1987-го на этом самолете был совершен беспосадочный перелет по маршруту Москва — Комсомольск-на-Амуре, а в марте 1988-го Москва — Комсомольск-на-Амуре — Москва. В этих перелетах принимали участие летчики-испытатели ОКБ Н.Садовников и И.Вотинцев. Второй маршрут имел протяженность 13440 км и длился 15 ч 42 мин. За это время экипажем были проведены четыре дозаправки топливом в воздухе.

В результате этих работ было принято решение о создании на базе Су-27УБ новой модификации, предназначенной для авиации ПВО, с возможностью выполнения длительных полетов, уничтожения самолетов-носителей крылатых ракет до рубежей их пуска, самих крылатых ракет в полете и других воздушных целей в любых метеоусловиях днем и ночью, в условиях сильного радиоэлектронного противодействия со стороны противника, ведения боевых действий как в одиночку, так и группой и, кроме того, для непосредственного управления перехватчиками при ведении групповых боевых действий, то есть в качестве ВКП.

Для отработки этой концепции летом-осенью 1988 года на заводе, силами сотрудников Иркутского филиала ОКБ Сухого под руководством В.Макрицкого и местных специалистов, были доработаны два серийных Су-27УБ производства ИАПО, получившие в ОКБ обозначение Т-10ПУ-5 и Т-10ПУ-6, а на заводе — 10-4ПУ. Уже осенью 1988-го приступили к испытаниям первого из этих образцов.

Затем последовало правительственное решение о разворачивании серийного производства Су-30 (такое название получила машина) на том же заводе. Работы возглавили заместитель главного инженера по конструкции В.Ковальков, главный технолог А.Образцов и начальник СКО В.Гудков, под непосредственным руководством главного инженера, а ныне генерального директора А.Федорова.

При запуске в серийное производство на самолете усилили центроплан и шасси, что позволило поднять взлетную и посадочную массы, в кабине летчика-оператора установили индикатор тактической обстановки, давший возможность координировать ведение группового воздушного боя. Так как продолжительность полета выросла и стала зависеть только от физических возможностей экипажа, кабины летчиков оборудовали санустройствами. Вылет первого серийного Су-30состоялся 14 апреля 1992 года. Летчики-испытатели — Г.Буланов и В.Максименков. Большой вклад в испытания новых обазцов техники на заводе внес военный летчик-испытатель 1-го класса полковник В.Подгорный. Коммерческий вариант Су-30К (10-4ПК) поставлялся в Индию.

Су-30МК. Принимая во внимание роль, которую играет авиация в современной войне, на фирме Сухого решили создать новый ударный самолет для фронтовой авиации. Это решение обусловливалось еще и тем, что во многих странах, которые в свое время закупали у нас военную технику, в том числе МиГ-23, МиГ-27Су-7 и Су-17 разных модификаций, парк самолетов устаревает и его необходимо заменять современными и эффективными самолетами. Используя Су-30 как базовый самолет, в 1993 году ОКБ предложило его дальнейшее развитие — многофункциональный истребитель Су-30МК (модернизированный коммерческий).

Машину оснастили БРЭО нового поколения, включающим: универсальную РЛС, способную обнаруживать и сопровождать одновременно несколько воздушных целей, а также цели на поверхности земли или моря; многофункциональными жидкокристалическими цветными экранами, с большой разрешающей способностью; новым оптико-электронным прицельно-навигационным комплексом с широкими функциями на базе современных ЭВМ, с инерциальной навигационной системой на лазерных гироскопах и спутниковой навигацией; новой системой объективного контроля с фиксированием не только рабочих параметров систем самолета, но и внешней тактической обстановки. При этом второй член экипажа становился штурманом-оператором.

По своим боевым характеристикам Су-30МК может дополнительно: применять по морским и наземным целям высокоточное управляемое оружие класса «воздух-поверхность», с дальностью пуска до 250 км; одновременно обстреливать несколько целей; нести 8000 кг вооружения. Для размещения большой номенклатуры вооружения предусмотрены две дополнительные (по сравнению с Су-30 и Су-27УБ) точки подвески. Высокоточное управляемое оружие и возросший объем решаемых задач потребовали доработки СУО и применения нового оборудования, которое должно обеспечить эффективное применение оружия в любых метеоусловиях днем и ночью. Ограниченный внутренний объем самолета не позволяет разместить все это на борту, что влечет за собой размещение части аппаратуры в контейнерах на внешних узлах подвески. К ним относятся системы лазерного дальнометрирования и целеуказания для применения управляемого оружия с лазерными ГСН и тепловизионная — для обнаружения целей в инфракрасном диапазоне, позволяющая работать ночью и в сложных метеоусловиях.

Су-30МКИ: Широкая номенклатура вооружения, способность не только вести воздушный бой, но и атаковать наземные и морские цели, а также возможность установки на самолет нового, в том числе и зарубежного, оборудования открыли перед Су-30МК широкие возможности по продаже на международном рынке авиационной техники. Именно с таким предложением ОКБ Сухого в 1993 году представило машину на авиационном салоне в Ле-Бурже и на выставке МАКС-93.

Первой страной, с которой был заключен контракт на поставку этих машин, стала Индия. В декабре 1996 г. с этой страной было подписано соглашение о поставке 40 Су-30МК/МКИ стоимостью 1,5 млрд долл. Однако ИАПО совместно с ОКБ Сухого продолжили мероприятия по дальнейшей доработке многофункционального истребителя Су-30МК. Для повышения несущих свойств и улучшения маневренности предусматривается установка ПГО. Кроме того, это позволит в дальнейшем без снижения ЛТХ установить на самолете новое радиоэлектронное, пилотажно-навигационное, прицельное и другое оборудование. Проект доработанного таким образом самолета получил на заводе неофициальное обозначение 10-4ПМК-2. 1 июля 1997 г. летчик-испытатель ОКБ В.Ю.Аверьянов поднял в небо Су-30МКИ-1 (первый образец, созданный по индийскому контракту), на котором было установлено ПГО, усиленная передняя опора шасси со спаркой колес, два новых двигателя АЛ-31ФП (на серийных самолётах в качестве силовой установки применяется ТРДДФ АЛ-31Ж тягой 12800 кГ с изменяемым в обеих плоскостях вектором тяги), адаптированных под индийские сорта топлива. Они отличаются от тех, что установлены на Су-37, наклоненной осью поворота сопла, что позволило еще больше повысить маневренные характеристики. Так, например, скорость сваливания у Су-30МК/МКИ составляет всего 75 км/ч! и по маневренности Су-30МК превосходит истребитель Су-37.

В состав БРЭО входит универсальная допплеровско-когерентная РЛС «Топаз», оптико-электронный прицельно-навигационный комплекс, многофункциональные цветные экраны на жидких кристаллах, система объективного контроля с отображением как параметров самолёта, так и тактической обстановки, приёмники облучения РЛС противника «Пастель» и СПО-32 и др.

15 июня 1998 года состоялась официальная презентация Су-30МКИ на аэродроме в г.Жуковском. 16 августа 1998 года Су-30МК в варианте с ПГО и двигателями с ОВТ был показан на авиапараде в честь Дня Авиации в Тушино. 18 декабря 1998 года подписан контракт госкомпании «Росвооружение» с минобороны Индии на поставку ещё 10 Су-30МКИ.

Серийный выпуск Су-30 и Су-30МК осуществляет ИАПО.
