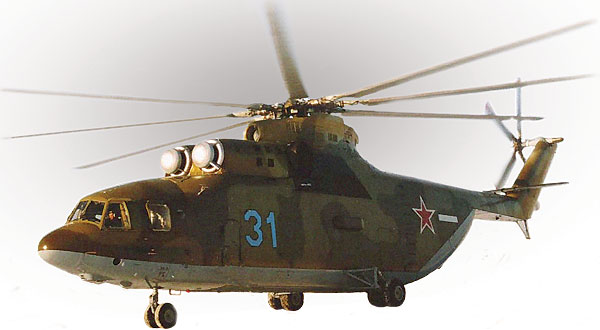

Ми-26 (тяжелый военно-транспортный вертолет)

Описание вертолета

Если не считать опытных экземпляров В-12, Миль Ми-26 «Хало» («Halo» — ореол, сияние) является самым тяжелым летающим вертолетом в мире. Он появился в начале 1970-х гг. и первоначально разрабатывался для обеспечения Аэрофлота машинами, способными перевозить грузы в необжитые регионы страны. Проектирование вертолета большой грузоподъемности потребовало создания совершенно нового несущего винта и системы трансмиссии. Первый парящий полет опытный экземпляр В-26 совершил 14 декабря 1977 г. Его общая внешняя компоновка была аналогична вертолету Миль Ми-6 большой грузоподъемности; несущий винт был меньшего диаметра, но с восемью лопастями; силовая установка имела вдвое большую мощность, что позволило увеличить полезную нагрузку на 66% по сравнению с вертолетом Ми-6. Это было продемонстрировано 3 февраля 1982 г., когда в числе прочих рекордов новый аппарат поднял общий вес (вертолет плюс полезная нагрузка) 56768,8 кг (121153,8 фунта) на высоту 2000 м (6560 футов). Доводка вертолета «Хало» завершилась в 1983 г.; к 1985 году аппарат был введен в гражданскую и военную эксплуатацию.

Анализ новых и перспективных образцов вооружения Сухопутных войск показал, что 80-90 % грузов и боевой техники мотострелковой дивизии нужно перевозить вертолетами.

Ми-26 имеет восьмилопастной несущий и пятилопастной рулевой винты. На вертолете обеспечен высокий уровень весового совершенства агрегатов несущей системы. Лопасти несущего винта имеют стальной лонжерон, стеклопластиковый каркас и специальный бумажный заполнитель. Такая лопасть имеет массу 375 кг (Ми-6 - 705 кг). Для защиты от эрозионного износа передних кромок лопастей впервые применены титановые противоабразивные оковки.
С целью увеличения аэродинамических характеристик несущего винта на режиме висения сечение лопасти по ее радиусу имеет разный профиль. В корневых сечениях — NACA-230, в средних — МО (r=0.5…0.9), в концевых — СВ (r>0,9). Такая аэродинамическая компоновка лопасти позволила увеличить силу тяги несущего винта на режиме висения на 15 кН. В конструкции втулки несущего винта использован титан ВТЗ-1, что позволяет снизить вес втулки по сравнению с Ми-6 на 15%. Тяжелая планетарная схема главного редуктора заменена 3-ступенчатой многопоточной схемой.

В конструкции фюзеляжа использованы композиционный материал (специальный сплав, который на 26% легче традиционных алюминиевых сплавов) , оптимальное соотношение шага стрингеров и толщины обшивки, особая форма кабины, новая силовая схема крепления хвостовой балки.

Высокая экономичность вертолета достигнута путем его аэродинамического совершенства и установкой новейшего двигателя Д-136, который по весовым характеристикам соответствует лучшим мировым образцам, а по удельному расходу топлива — не имеет себе равных в мире. На Ми-26 увеличены топливные баки, встроенные в конструкцию. Объем их увеличен с 8600 л (Ми-6) до 11600 л (Ми-26), что позволяет увеличить дальность до 800 км.

Для уменьшения сопротивления на вертолете установлено множество различных обтекателей, рассчитаны оптимальные обводы фюзеляжа, конструкторы отказались от крыла и подвесных топливных баков.

Увеличение разноса горизонтального шарнира (0,71 м) и вертикальной центровки (3,6 м) по сравнению с Ми-6 привело к значительному росту эффективности продольного и поперечного управления.

Для улучшения обтекания фюзеляжа вертолета на задней части капотов двигателей установлены аэродинамические гребни. Для обеспечения продольной устойчивости на концевой балке установлен неуправляемый стабилизатор, вынесенный из зоны влияния не сущего винта.

Концевая балка вертолета выполнена в форме киля, площадью 11 квадратных метров. Киль разгружает рулевой винт при полете на 25…30%. На вертолете установлен трехканальный автопилот. Вертолет Ми-26 может нести на внешней подвеске груз массой 20000 кг. Количество перевозимых десантников — 85, а раненых на носилках — 60 человек.

Тактико-технические характеристики

Год принятия на вооружение — 1985
Диаметр главного винта — 32,00 м
Диаметр хвостового винта — 7,61 м
Длина — 33,73 м
Высота — 8,15 м
Масса, кг
- пустого — 28200
- нормальная взлетная — 49600
- максимальная взлетная — 56000
Внутренние топливо — 12000 л
Тип двигателя — 2 ГТД ЗМКБ Прогресс Д-136
Мощность — 2 х 11400 л.с.
Максимальная скорость — 295 км/ч
Крейсерская скорость — 255 км/ч
Практическая дальность — 2000 км
Дальность действия — 800 км
Практический потолок — 6500 м
Статический потолок — 1800 м
Экипаж — 5 чел

Полезная нагрузка

85 солдат или 60 раненых на носилках с 3 сопровождающими; или 20000 кг груза в кабине или 18500 кг на подвеске.

Модификации

Ми-26К - проектируемый тяжелый вертолет-кран с максимальной коммерческой нагрузкой, увеличенной до 25 т (см. отдельное описание);

Ми-26М - проектируемый тяжелый усовершенствованный вертолет с более мощными двигателями и существенно улучшенными ЛТХ в жару, на высоте и при отказе одного двигателя;

Ми-26ТМ - вариант с подвесной кабиной для пилотирования при операциях с подвесным грузом.
