Ми-6 (многоцелевой транспортный вертолет)

Описание вертолета

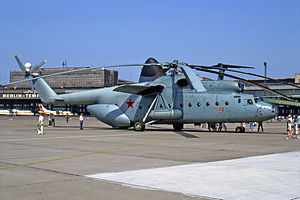

Успех в создании вертолета Ми-4 вселил в главного конструктора ОКБ и его сотрудников уверенность в своих силах и заставил подумать о разработке новых винтокрылых машин еще большей грузоподъемности, значительно превосходивших по размерам и взлетной массе все построенные как у нас в стране, так и за рубежом. Уже в конце 1952 г. в бригаде общих видов ОКБ появились первые проекты аппарата небывалых размеров, получившего заводское обозначение ВМ-6 (вертолет Миля грузоподъемностью 6 000 кг). Первоначально ВМ-6 проектировался как винтокрыл, но в дальнейшем милевцы отказались от этой многопроблемной схемы, оставив на вертолете только вспомогательное крыло, служащее для разгрузки несущего винта в полете. Вопреки распространенному в то время мнению о целесообразности для тяжелых вертолетов двухвинтовой продольной схемы М.Л. Миль проектировал машину с одним несущим винтом невиданного ранее диаметра. Так как использование поршневых двигателей на винтокрылых машинах подобного класса было невозможно, милевцам предстояло впервые осваивать газотурбинные двигатели. Два двигателя в проекте размещались над грузовым отсеком ВМ-6. Вынесенные вперед относительно главного редуктора, они обеспечили весовую центровку вертолета, уравновешивая длинную хвостовую балку с рулевым винтом. Разработанная компоновка стала в дальнейшем классической в мировом вертолетостроении.

К концу 1953 г. аванпроект десантно-транспортного ВМ-6 (В-6) с двумя двигателями ТВ-2В конструкции П.А. Соловьева был уже готов. Постановление Совета Министров о разработке воздушного гиганта последовало через полгода — 11 июня 1954 г. В-6 рассматривался как «новое средство переброски войсковых соединений… почти всех видов дивизионной артиллерийской техники» и должен был по заданию перевозить 6 000 кг груза при нормальной взлетной массе, 8 000 кг — при перегрузочной и 11 500 кг при полете на укороченную дистанцию. Вертолет разрабатывался сразу в транспортном, десантном и санитарном вариантах. Впервые предусматривалась перевозка грузов на внешней подвеске. Сотрудники ОКБ подготовили эскизный проект В-6 к концу 1954 г., а 1 июня 1955 г. правительственная комиссия утвердила его натурный макет. Вскоре на заводе № 329 началась постройка частей первого экземпляра вертолета, получившего официальное название Ми-6.

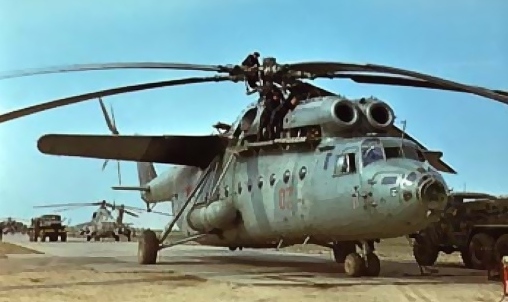

Уникальность разрабатываемого вертолета определила и новизну практически каждой части и узла его конструкции. Наиболее трудной проблемой при проектировании винтокрылого гиганта было конструирование лопастей. В ОКБ МЛ. Миля применили принципиально новую конструкцию цельнометаллических лопастей, состоявшую из стального лонжерона с отдельными секциями каркаса, крепившимися к лонжерону только в одной средней точке, не имеющими жесткого соединения между собой и поэтому не нагружавшимися при общем изгибе лопастей Это освобождало каркас от значительных переменных нагрузок Лонжерон состоял из трех труб, соединенных фланцевыми стыками. В дальнейшем, в 1959 — 1962 гг., была изготовлена и внедрена в производство цельнотянутая труба переменного сечения с переменной толщиной стенок, позволившая заменить трудоемкий и более тяжелый сборный лонжерон; концевые части каркаса стали делаться с сотовым заполнителем из фольги, а сама лопасть получила прямоугольную форму в плане вместо трапециевидной. В результате ряда конструктивных и технологических мер ресурс лопасти был доведен с 50 ч в 1957 г. до 1500 ч в 1971 г Для защиты от обледенения лопасти снабжались электротепловой противообледенительной системой. Лопасти крепились к втулке при помощи трех шарниров: осевого, вертикального и горизонтального. Впервые на втулке Ми-6 были применены гидравлические демпферы. Четыре деревянные трапециевидные лопасти толкающего реверсируемого рулевого винта АВ-63 крепились к втулке посредством осевых и горизонтальных шарниров. Силовой установкой Ми-6 сначала служили два газотурбинных вертолетных двигателя ТВ-2ВМ со свободной турбиной. Они развивали на взлетном режиме мощность по 5500 л.с., а на номинальном — 4700 л.с. Через два года их на серийных вертолетах заменили новые двигатели Д-25В той же мощности, созданные также в ОКБ П.А. Соловьева. Двигатели приводили в движение главный редуктор Р-6, откуда мощность распределялась на несущий и рулевой винты, вентилятор, генераторы, насосы гидросистемы и другие вспомогательные механизмы. Крутящий момент на выходе уникального четырехступенчатого планетарного редуктора достигал 60 000 кгс-м. В связи с установкой на Ми-6 в 1959 г новых двигателей с иным направлением вращения редуктор Р-6 был заменен в производстве модифицированным редуктором Р-7 с измененной системой маслопитания.

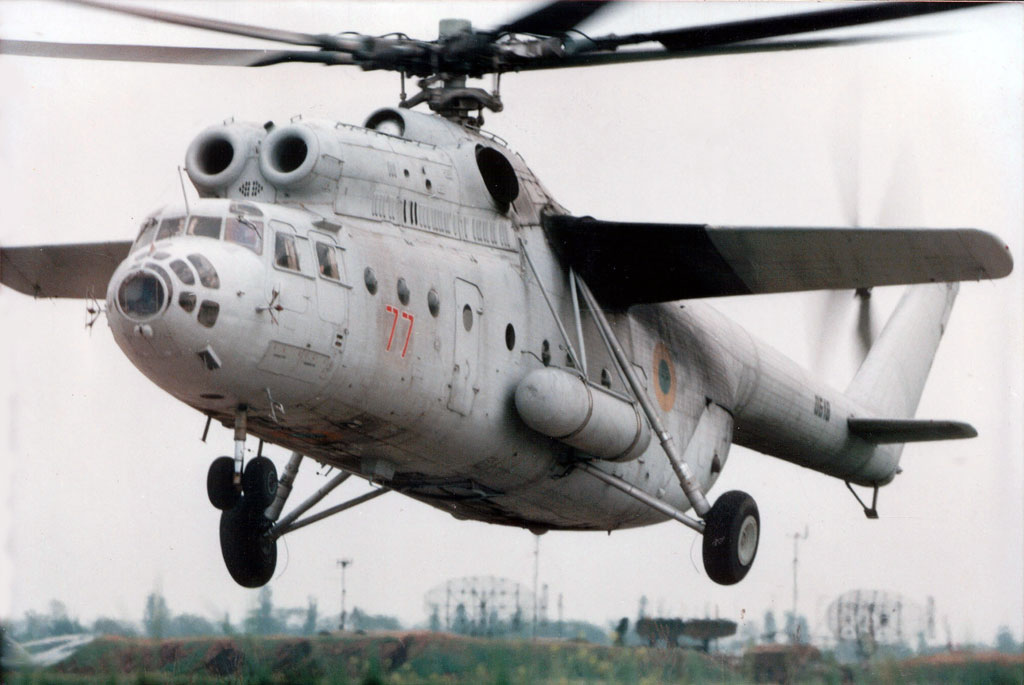

Хорошо обтекаемый фюзеляж представлял собой цельнометаллический клепаный полумонокок. Он состоял из четырех основных частей: носовой части, центральной части с гидравлически управляемыми задними створками и трапами, хвостовой и концевой балок. Килевидная форма концевой балки позволяла разгружать рулевой винт и улучшала пилотажные характеристики Ми-6. В носовой части находилась кабина экипажа, состоявшего из двух летчиков, штурмана, бортмеханика и радиста, а также большая часть основного оборудования и стрелковая установка НУВ-1М с крупнокалиберным пулеметом ТКБ-481. Центральную часть занимали верхние отсеки: двигательный, редукторный и топливных баков, а под ними — грузовая кабина объемом 80 м3 размером 12×2,65×2,5 м. Вдоль борта и посередине кабины могли устанавливаться 61, а на более поздних модификациях 65…90 легкосъемных откидных сидений. В санитарном варианте кабина вмещала 41 больного и двух медработников. Усиленный пол со швартовочными узлами обеспечивал перевозку в грузовой кабине различных видов техники и тяжеловесных грузов. Вертолет Ми-6 доставлял к месту посадочного десантирования две самоходные установки АСУ-57 либо бронетранспортер БТР-152, различные виды пушек и гаубиц со своими штатными артиллерийскими транспортерами либо соответствующую им по массе инженерную технику. В полу грузовой кабины находился люк для системы внешней подвески грузоподъемностью 8 т и спасательно-грузовой лебедки. Мягкие топливные баки общей емкостью 8150 л размещались следующим образом: восемь основных под полом и три расходных над потолком грузовой кабины. Еще два подвесных металлических бака по 2250 л предусматривалось устанавливать по бокам фюзеляжа.

Управление стабилизатором, установленным на хвостовой балке, было связано с ручкой «шаг — газ» в кабине пилота. В систему управления входили мощные гидроусилители, работавшие от основной и дублирующей систем вертолета. Вспомогательная гидросистема обеспечивала управление трапами, створками, стеклоочистителями и т.д. Ми-6 имел неубирающееся трехопорное шасси и хвостовую опору с пневмомасляными амортизаторами. Установленное на Ми-6 пилотажно-навигационное и радиооборудование позволяло производить полеты днем и ночью в сложных метеорологических условиях. На Ми-6 изначально предусматривался трехканальный автопилот АП-31В, который с 1962 г. был заменен более совершенным четырехканальным автопилотом АП-34Б. Новый автопилот был включен не по параллельной, а по последовательной схеме. При проектировании Ми-6 конструкторы ОКБ обратили особое внимание на облегчение и упрощение обслуживания и эксплуатации вертолета, особенно во внеаэродромных условиях.

Сборка Ми-6 завершилась, и 5 июня 1957 г. летчик-испытатель Р.И. Капрэлян впервые оторвал Ми-6 от земли, а 18 июня уже осуществил на нем полет по кругу. Машина успешно прошла первый цикл предварительных испытаний, и 30 октября 1957 г. в очередном испытательном полете экипаж Капрэляна поднял на ней груз 12 004 кг, что в два раза превысило мировой рекорд и вызвало сенсацию за рубежом. Приоритет в разработке самых больших и грузоподъемных вертолетов перешел к нашей стране. В сентябре 1962 г. Ми-6 поднялся в воздух с грузом в 20,1 т. «Титул» самого большого и грузоподъемного Ми-6 уступил только через 12 лет другому воздушному гиганту конструкции ОКБ М.Л. Миля — двухвинтовому вертолету Ми-12, созданному с использованием агрегатов и систем Ми-6.

«Шестерка» оказалась не только самым грузоподъемным, но и самым скоростным вертолетом мира. За достижение 21 сентября 1961 г. экипажем Н.В. Лешина скорости полета 320 км/ч, долгое время считавшейся недосягаемой для вертолетов, Американское геликоптерное общество наградило ОКБ М.Л. Миля самым почетным в США Призом И.И. Сикорского. Еще через два года на Ми-6 была достигнута скорость 340,15 км/ч. Этому воздушному гиганту принадлежит 16 мировых рекордов.

В феврале 1958 г. завод № 329 закончил сборку второго летного образца Ми-6. В отличие от предшественника он был оснащен всеми предусмотренными по проекту частями и оборудованием, т.е. имел двухпозиционное управляемое крыло, систему внешней подвески, автопилот АП-31 и т.д. При переходе на режим авторотации летчик мог уменьшать угол установки крыла. В декабре 1958 г. заводские испытания Ми-6 благополучно завершились.

Летом 1959 г. начались совместные государственные испытания, которые, однако, вскоре пришлось прервать для замены на опытных вертолетах двигателей ТВ-2ВМ на Д-25В. В то же время последовало правительственное решение о запуске вертолета Ми-6 в серийное производство, т.е. еще до официального принятия на вооружение. Ввиду большой заинтересованности Вооруженных Сил в тяжелых вертолетах освоение началось сразу на двух заводах: московском заводе № 23 и заводе № 168 в Ростове-на-Дону. В Москве Ми-6 строился недолго (1960 — 1962 гг.). После выпуска 50-й машины завод № 23 перешел на выпуск космической техники и единственным производителем Ми-6 остался завод № 168. Для работ по серийной доводке и модификации вертолетов при нем был организован филиал ОКБ М.Л. Миля. Выпуск Ми-6 продолжался до 1980 г., когда его на стапелях Ростовского вертолетостроительного производственного объединения сменил аппарат нового поколения Ми-26. Всего ростовский завод построил 874 вертолета Ми-6.

Первый Ми-6, переоснащенный новыми двигателями Д-25В, появился на заводской летно-испытательной станции весной 1959 г. Немедленно возобновились прерванные совместные испытания, заключительный этап которых благополучно завершился в декабре 1962 г., и в следующем году Ми-6 был официально принят на вооружение. В летных испытаниях и освоении воздушного гиганта принимали участие самые выдающиеся советские летчики-испытатели. В их числе: Г.В. Алферов, Г.С. Бровцев, Б.В. Земсков, Р.И. Капрэлян, Г.Р. Карапетян, В.П. Колошенко, Н.В. Лешин, Е.Ф. Милютичев.

Испытания сопровождались освоением машины в частях ВВС. Ми-6 эффективно использовались в боевых действиях советских и иностранных ВВС. Ми-6 стали поступать в Гражданскую авиацию. Использование их в подразделениях «Аэрофлота» решающим образом способствовало освоению удаленных районов Крайнего Севера, Сибири и Дальнего Востока. В 1964 г. началась продажа Ми-6 за рубеж. Всего было поставлено свыше 60 машин в Алжир, Болгарию, Вьетнам, Египет, Индию, Индонезию, Ирак, Перу, Пакистан, Польшу, Серию и Эфиопию. Начиная с авиасалона в Ле Бурже, проходившего в 1965 г., Ми-6 неоднократно представлял отечественное вертолетостроение на крупнейших зарубежных выставках и авиационных праздниках.

Параллельно с освоением Ми-6 в эксплуатации специалистами ОКБ Миля постоянно велась доводка и совершенствование частей и деталей гигантского вертолета. Вскоре после начала испытаний на главном шасси вертолета Ми-6 были установлены двухкамерные амортизационные опоры и внедрена система перетекания с пружинным демпфером, соединяющая камеры основных опор. Это позволило кардинально устранить возможность возникновения земного резонанса. В 1962 г. для удобства запуска двигателей был установлен бортовой турбогенератор АИ-8, опробовано размещение внутри грузовой кабины двух дополнительных топливных баков по 2260 л каждый, обеспечивших перегоночную дальность полета 1450 км. Замена управляемого крыла жестко фиксированным упростила управление и уменьшила массу конструкции. В 1963 г. была усилена конструкция стабилизатора, а в дальнейшем он был заменен новым, упругозакрепленного типа. Помимо освоения лопастей с цельным лонжероном ОКБ опробовало на Ми-6 в 1960-е гг. ряд комплектов опытных лопастей новых конструкций. В то же время вместо штатного на вертолете Ми-6 были проведены испытания нескольких типов экспериментальных рулевых винтов. На Ми-6 неоднократно изменялось оборудование и убранство кабин, приборное оснащение, опробовалась система внешней подвески с увеличенной до 12 т грузоподъемностью, прорабатывались варианты перевозки особо тяжелых грузов на единой внешней подвеске несколькими вертолетами и т.д.

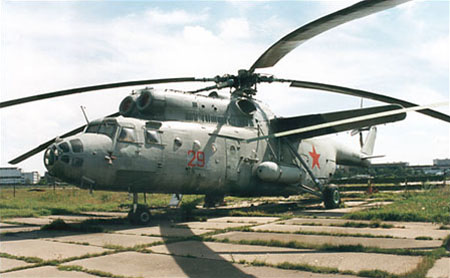

Вертолеты Ми-6 до сих пор успешно эксплуатируются у нас в стране и за рубежом. За 40 лет эксплуатации на базе Ми-6 было создано большое число различных военных и гражданских модификаций.

Тактико-технические характеристики

Год принятия на вооружение — 1960
Диаметр главного винта — 35,00 м
Диаметр хвостового винта — 6,30 м
Длина — 33,18 м
Высота — 9,86 м
Масса, кг
- пустого — 27240
- нормальная взлетная — 40500
- максимальная взлетная — 42500
Внутренние топливо — 6315 + опционально 3490 кг
Тип двигателя — 2 ГТД ПНПП Авиадвигатель (Соловьев) Д-25В (ТВ-2БМ)
Мощность — 2 х 5575 л.с.
Максимальная скорость — 300 км/ч
Крейсерская скорость — 250 км/ч
Практическая дальность — 1450 км
Дальность действия — 620-1000 км
Скороподъемность — 310 м/мин
Практический потолок — 4500 м
Статический потолок — 2500 м
Экипаж — 5 чел

Полезная нагрузка

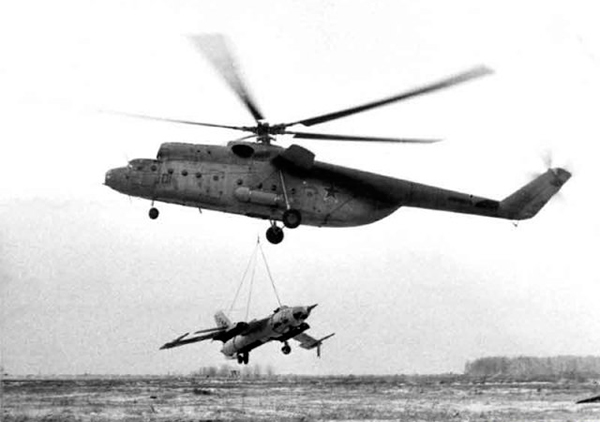

90 пассажиров или 70 солдат или 41 носилок и 2 сопровождающих или 12000 кг груза в кабине или 9000 кг на подвеске.

Вооружение

1 12.7-мм пулемет.

Модификации

Ми-6ПРТБВ (подвижная ракетно-техническая база вертолетного типа) — модификация, предназначенная для повышения мобильности базирования ракетных войск. Первый раз Ми-бПРТБВ поднялся в воздух в 1960 г., после испытаний он был рекомендован на вооружение. Модификация отличалась оборудованием кабины и могла перевозить к месту запуска боеголовки баллистических ракет стратегического назначения либо целиком оперативно-тактические или тактические ракеты, но без стартовой установки. Одновременно конструкторы ОКБ М.Л. Миля создали опытную модификацию Ми-6, предназначенную для транспортировки резервуара с ракетным топливом. Модификации серийно не строились.

Ми-6РВК (ракетно-вертолетный комплекс). В 1963 г. были созданы два ракетно-вертолетных комплекса: 9К53 и 9К73 (Р-17В). Они состояли из вертолетов Ми-6 и легких самоходных пусковых установок с ракетами сухопутных войск: тактической 9М21 «Луна-МВ» и оперативно-тактической 8К114. Успешно пройдя испытания, комплексы в 1965 г. поступили в войска для опытной эксплуатации.

Ми-6 противодействия радиоразведке. Созданная в 1962 г. модификация, предназначенная для защиты радиолокационных средств ПВО страны от радиотехнической разведки противника. Отличалась соответствующим оборудованием кабины и дополнительными антеннами по правому борту. Аналогичным образом в 1980-е гг. ОКБ им. М.Л. Миля создало модификацию Ми-6ПП, предназначенную для радиоподавления системы радиотехнической разведки и обнаружения АВАКС.

Ми-6 для транспортировки разборной буровой установки БУ-75БРМ и другого оборудования нефтеразведки. Создан в 1962 г. Использовался на нефтеразработках Сибири.

Ми-6 транспортно-пассажирский. Созданный в 1963 г. серийный гражданский вариант десантно-транспортного Ми-6 отличался в основном отсутствием пулеметной установки и некоторым изменением оборудования кабины пилотов.

Ми-6М. Построенная в 1964 г. опытная модификация базового противолодочного вертолета, оснащенная по бортам двумя кассетами для четырех торпед ПЛАТ или ракет «Кондор». Еще один Ми-6 был в 1965 г. переоборудован по программе «Бурлак» в буксировщик опытной гидролокационной станции или минного трала. Разработка морского оборудования затянулось, и оба вертолета так и не поступили на государственные испытания. Впоследствии они использовались в качестве летающих лабораторий.

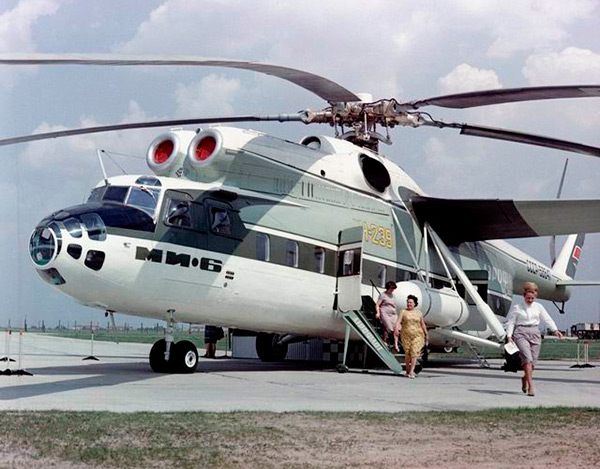

Ми-6П . Пассажирский вертолет, построенный в единственном экземпляре в 1965 г. В комфортабельном салоне могли разместиться в пассажирском варианте 70 и в туристском — 80 пассажиров. Задние грузовые створки и трап были заменены обтекателем с откидным люком.

Ми-6ПС (Ми-6ПСА) для поиска и спасения экипажей космических аппаратов и спускаемых модулей. Построен в 1966 г. Он отличался салоном для отдыха и оказания первой помощи космонавтам, медоборудованием, системой для подцепки и перевозки спускаемой капсулы космического корабля, стрелами-лебедками и другим спасательным оборудованием. Строился серийно.

Ми-6ПЖ. Первая модификация Ми-6ПЖ1 для борьбы с лесными пожарами, созданная в 1967 г. Она отличалась от базовой модели отсутствием крыла, баком на 12 т воды внутри фюзеляжа с центральной сливной горловиной, шестью подвесными мягкими полуторатонными баками, баком для пенообразователя, насосами, опускаемыми штангами на поворотно-распределительных опорах и прочим пожарным оборудованием. Вторая модификация пожарного вертолета Ми-6ПЖ2 была построена в 1971 г. В отличие от предшественницы имела в носу фюзеляжа лафетную установку с комбинированным стволом и выпускалась серийно.

Ми-6 летающая лаборатория. Создана в 1969 г. в связи с разработкой нового воздушного гиганта Ми-12, а также в качестве опытного аппарата для поиска путей повышения летно-технических характеристик Ми-6 (проект Ми-6М). Двигатели Д-25ВФ увеличенной до 6500 л.с. мощности.

Ми-6А. Многочисленные доработки, проведенные за первые десять лет эксплуатации Ми-6, послужили основой для создания в 1971 г. модернизированного вертолета Ми-6А. Он отличался от ранее выпускавшегося главным образом увеличенным ресурсом основных частей и новым приборным оборудованием. В гидросистему вертолета был введен единый гидроблок. Ми-6А мог перевозить до 90 десантников внутри грузовой кабины и до 9 т на внешней подвеске. Допускаемая максимальная взлетная масса увеличилась с 42,5 до 44 т. Серийный Ми-6А послужил базой для последующих модификаций.

Ми-6ТЗ и Ми-6АТЗ. Модификации дооборудованных внутренними баками топливозаправщиков для авиации и сухопутных войск, разработанные в 1973 г. на базе Ми-6 и Ми-6А. Состоят на вооружении.

Ми-6 ретранслятор. Создан в 1974 г. посредством установки мощного радиосвязного оборудования в грузовой кабине, а также различных антенн по бортам фюзеляжа и хвостовой балки.

Ми-6ВКП. Самостоятельно созданная военными на Конотопском ремонтном заводе в конце 1960-х гг. модификация воздушного командного пункта для боевого управления войсками общевойсковой или воздушной армии. Транспортная кабина вертолета оборудовалась узлом связи и салоном для работников штаба. Пункт мог выполнять свои функции только после посадки и развертывания своего оборудования на земле. Поэтому в ОКБ М.Л. Миля началась разработка собственной модификации воздушного пункта управления Ми-6ВЗПУ или Ми-6АЯ, способного действовать в полете. После испытаний в 1974 — 1975 гг. принят на вооружение под названием Ми-22.

Ми-6ВР «Водолей». Созданная в 1976 г. водораспыливающая летающая лаборатория для испытания противообледенительных систем вертолетов в условиях искусственного обледенения.

Ми-6 — летающие лаборатории Ми-26. Соответственно переоборудованные Ми-6 послужили в 1970-е гг. хорошей основой для испытаний агрегатов и систем нового Ми-26: несущего и рулевого винтов, автопилота и т. д.
