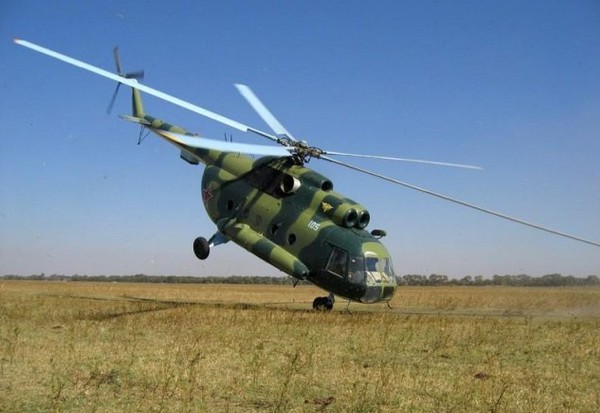

Ми-8 (многоцелевой транспортный вертолет)

Описание вертолета

Первый вариант вертолета Ми-8 с четырехлопастным несущим винтом был испытан в 1962 году. В октябре 1963 года начал проходить испытания второй вариант с пятилопастным несущим винтом, который в конце 1965 года был принят в серийное производство. Ми-8 превосходит вертолет Ми-4 по максимальной грузоподъемности в 2,5 раза и по скорости в 1,4 раза. Трансмиссия вертолета Ми-8 аналогична вертолету Ми-4. Лопасти несущего винта цельнометаллические. Они состоят из полого лонжерона, спрессованного из алюминиевого сплава. Все лопасти несущего винта оснащены пневматической сигнализацией повреждения лонжерона. В системе управления используются мощные гидроусилители.

Ми-8 оборудован противообледенительной системой, которая работает как в автоматическом, так и в ручном режимах. Система внешней подвески вертолета позволяет перевозить грузы массой до 3000 кг. При отказе одного из двигателей в полете другой двигатель автоматически выходит на повышенную мощность, при этом горизонтальный полет выполняется без снижения высоты. Ми-8 оборудован автопилотом, обеспечивающим стабилизацию крена, тангажа и рыскания, а также постоянную высоты полета. Навигационно-пилотажные приборы и радиосредства, которыми оснащен вертолет, позволяют совершать полеты в любое время суток и в сложных метеоусловиях.

Вертолет, в основном, используется в транспортном (Ми-8Т) и пассажирском вариантах. В пассажирском варианте Ми-8П оборудован для перевозки 28 пассажиров. По специальному заказу, в Казани, может быть изготовлен вариант с салоном «люкс», рассчитанный на семь пассажиров. Выполнены заказы для Б. Ельцина, Н. Назарбаева, М. Горбачева и других. Военный вариант Ми-8Т имеет пилоны для подвески вооружения (НУР, бомбы). Следующая военная модификация Ми-8ТВ имеет усиленные пилоны для подвески большого количества вооружения, а также пулеметную установку в носовой части кабины. За счет перестановки РВ на левую сторону была увеличена его эффективность.

Ми-8МТ — последняя модификация вертолета, которая явилась логическим завершением перехода от транспортного к транспортно-боевому вертолету. Установлены более современные двигатели ТВЗ-117 МТ с дополнительной газотурбинной установкой АИ-9В и пылезащитным устройством на входе в воздухозаборники. Для борьбы с ракетами типа «земля-воздух» имеются системы рассеивания горячих газов двигателей, отстрела ложных тепловых целей и генерации импульсных ИК-сигналов. В 1979-1988 гг. вертолет Ми-8МТ принимал участие в военном конфликте в Афганистане.

В состав оборудования входят — командные УКВ радиостанции Р-860 и Р-828, связные КВ радиостанции Р-842 и «Карат», самолетное переговорное устройство СПУ-7. Четырехканальный автопилот АП-34Б для автоматической стабилизации вертолета по тангажу, крену, курсу и высоте полета. Оборудование для полетов по приборам в СМУ днем и ночью, включающее два авиагоризонта АГБ-ЗК, два указателя частоты вращения НВ, комбинированную курсовую систему ГМК-1А, автоматический радиокомпас АРК-9 или АРК-У2, радиовысотомер РВ-З. На Ми-8Т имеется аппаратура речевых сообщений РИ-65 для оповещения экипажа об аварийных ситуациях в полете. На военных вариантах Ми-8МТ установлены станция ИК помех «Липа», экранновыхлопные устройства для подавления ИК излучения двигателей, контейнеры с ЛЦ, кабина экипажа бронирована. По желанию заказчика устанавливается система внешней подвески грузов и лебедка грузоподъемностью 150 кг.

Тактико-технические характеристики

Год принятия на вооружение — 1966
Диаметр главного винта — 21,29 м
Диаметр хвостового винта — 3,91 м
Длина — 18,22 м
Высота — 5,65 м
Масса, кг
- пустого — 7260
- нормальная взлетная — 11100
- максимальная взлетная — 12200
Внутренние топливо — 1450 + 1420 кг
Тип двигателя — 2 ГТД Климов ТВ2-117А (ТВ3-117МТ)
Мощность — 2 х 1710 л.с. (2 х 3065 л.с.)
Максимальная скорость — 260 км/ч
Крейсерская скорость — 225 км/ч
Практическая дальность — 1200 км
Дальность действия — 465 км
Практический потолок — 4500 м
Статический потолок — 1900 м
Экипаж — 2-3 чел

Полезная нагрузка

28 пассажиров или 32 солдата или 12 носилок с сопровождающими или 4000 кг груза в кабине или 3000 кг на подвеске.

Вооружение

1 7.62-мм или 12.7-мм пулемет. Боевая нагрузка — 1000 кг на 4 узлах подвески: 4 ПУ УВ-16-57 16х55-мм или УВ-32-57 32х57-мм, или 4 250-кг бомбы, или
6 ПТУР Малютка или 4 ПТУР М-17П Скорпион.

Модификации

Ми-8Т (Hip-C) - основная военно-транспортная модификация.

Ми-8ТВ - модернизированная версия с усиленным вооружением.

Ми-8ТВК - экспортная версия Ми-8ТВ с 6 ПТУР Малютка.

Ми-9 - летающий командный вертолет на базе Ми-8Т.

Ми-8СМВ - вертолет РЭБ и РЭР.

Ми-8ППА - модернизированный варинт Ми-8СМВ в роли связного вертолета и вертолета РЭР.

Ми-8МТ - транспортно-боевой вертолет на базе Ми-8ТВ (1991 г.).
