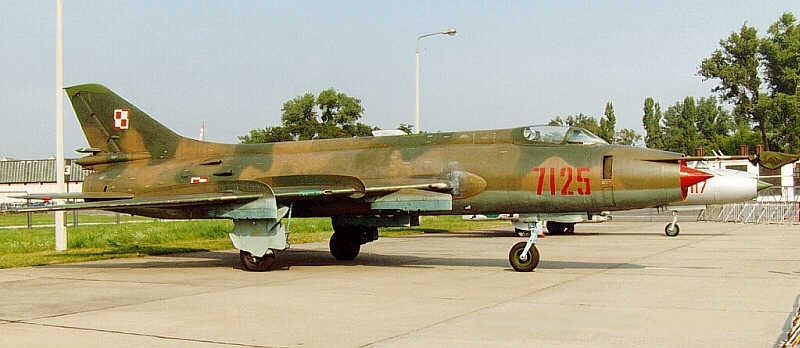

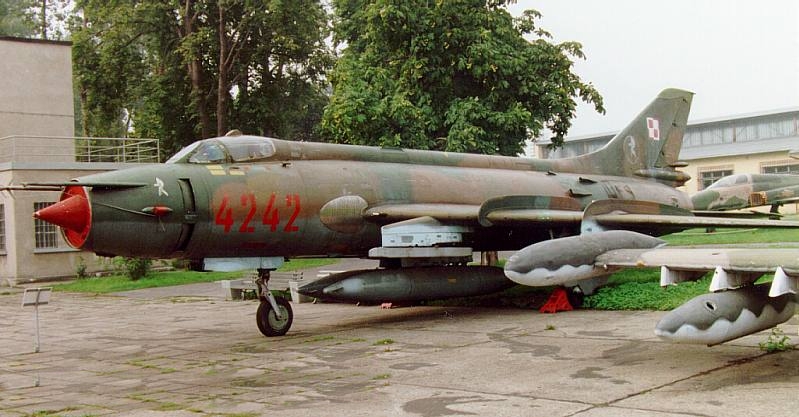

Су-20 (истребитель-бомбардировщик)

Описание самолета

Су-17, первый истребитель-бомбардировщик КБ Сухого с изменяемой геометрией крыла, поставлялся на экспорт под индексом Су-20 (экспортный вариант СУ-17М с упрощённым БРЭО и сокращённой номенклатурой вооружения; выпущен в 1972 г., построена малая серия). Этот самолет имел внутренние кессонные перегородки в крыльях, широкое вертикальное хвостовое оперение, тормозной парашют и восемь пилонов для подвесного вооружения. Единственной страной, в которую самолет экспортировался с полным комплектом вооружения, была Польша. С неполным вооружением Су-20 поставлялся в Афганистан, Алжир, Анголу, Египет, Ирак, Северную Корею и Вьетнам. Более поздние модификации Су-22 (экспортный вариант Су-17М2, оснащённый ТРДФ Р-29БС-300, который позднее устанавливался на самолётах других экспортных модификаций; выпускался с 1976 г.) оснащались размещенными в носовом отсеке РЛС предупреждения столкновений с наземными объектами и импульсным доплеровским радаром. Другой особенностью Су-22 была более широкая хвостовая часть фюзеляжа (расширенная для установки двигателя Хачатурова). .

Тактико-технические характеристики

Выпускался с 1972 года
Размах крыла, м
- при мин. стреловидности — 13,68
- при макс. стреловидности — 10,025
Длина самолета — 19,02 м
Высота самолета — 5,129 м
Площадь крыла, кв.м
- при мин. стреловидности — 38,49
- при макс. стреловидности — 34,85
Масса, кг
- пустого — 10500
- максимальная взлётная — 19500
Двигатели — 1 ТРД АЛ-21Ф-3
Тяга — 11500 кгс
Максимальная скорость, км/ч
- у земли — 1185
- на высоте — 1850
Дальность полета — 2200 км
Боевой радиус действия — 590 км
Потолок высоты — 16500 м
Экипаж — 1 чел

Вооружение



2 30-мм пушки НР-30, боекомплект (на каждую пушку) 300 снар. Боевая нагрузка — 3800 кг на 8 узлах подвески: 8 УР «воздух-воздух» Р-60,К-13; УР «воздух-земля» Х-25МР, Х-25МП,Х-29Л,Х-29Т; НУР С-5,С-8, С-13, С-24; Корректируемые авиабомбы КАБ-1500,КАБ-500; Бомбы свободного падения калибром до 500 кг; Кассетные бомбы; Баки с зажигательной смесью; Подвесные пушечные установки.

Модификации

Су-20 - экспортный вариант СУ-17М с упрощённым БРЭО и сокращённой номенклатурой вооружения; выпущен в 1972 г., построена малая серия.

Су-22 - экспортный вариант СУ-17М2, оснащённый ТРДФ Р-29БС-300, который позднее устанавливался на самолётах других экспортных модификаций; выпускался с 1976 г.

Су-22М - экспортный вариант СУ-17М3; выпущен в 1977 г.

Су-22М3 - экспортный вариант СУ-17М3 с более совершенным, по сравнению с с Су-22, БРЭО. Выпускался с 1982 г.

СУ-22М4 - экспортный вариант СУ-17М4, двигатель АЛ-21Ф-3. Выпускался с 1984 г.;

СУ-22УМ - экспортный вариант СУ-17УМ. Выпускался с 1976 г.

СУ-22УМ3 - экспортный вариант СУ-17УМ3, выпуск осуществлялся с 1982 г.

Су-22УМ3К - учебно-боевой вариант Су-22М4, также предназначался для поставок на экспорт. Выпускался с 1983 г.
