Ми-24 (боевой вертолет поддержки)

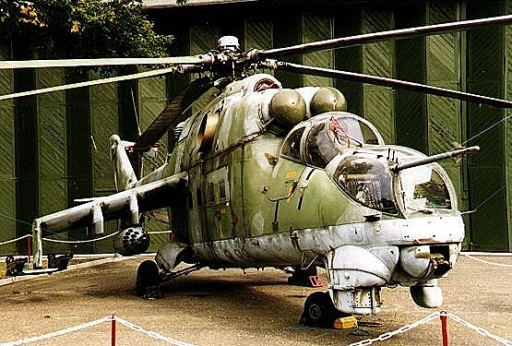

Описание вертолета

Разработка вертолета Ми-24 началась в 1967 году. Первый полет опытного образца состоялся в 1969 году, а в 1971 году начался серийный выпуск этой машины. Вертолет Ми-24 имеет несколько модификаций: Ми-24Д (1976 год), Ми-24В и Ми-24П (1980 год). Эти боевые машины выпускались на вертолетных заводах в Арсеньеве и Ростове с 1971 года по 1991 год. Более чем за 20 лет было построено 2300 вертолетов, которые успешно эксплуатировались и поддерживали боевую мощь более 20 стран мира. В 1993 году на вооружении армии России состояло около 1500 различных модификаций этих машин. К 1992 году серийный выпуск Ми-24 прекращен, но вертолет еще не одно десятилетие будет оставаться в строю. Несущая система Ми-24 создана на базе вертолета Ми-8, но имеет множество особенностей конструкции: несущий винт меньшего диаметра, но большей удельной нагрузки, лопасти имеют стеклопластиковую обшивку, многие элементы конструкции выполнены из алюминиевого сплава. На вертолете установлено полностью убирающееся в полете трехстоечное шасси, двигатели оборудованы системой для уменьшения инфракрасного излучения, на воздухозаборники установлены пылезащитные устройства. В грузовой кабине могут разместиться до восьми десантников. Вертолет широко применялся во время войны в Афганистане, а также участвовал в боевых действиях между Ираком и Ираном в начале 1980-х гг. Ми-24 широко экспортировался и продолжает поставляться во многие страны. К 1991г. было построено более 2300 машин. Рекорды Международной федерации авиации (FAI), установленные экспериментальным вариантом А-10 вертолета Ми-24, дают некоторое представление о его возможностях; так, например, 2 сентября 1978 г. вертолет достиг скорости 368,4 км/час.

В состав оборудования входят — оптико-электронная (ТВ для низких уровней освещенности) обзорно-прицельная система в правом и радиокомандная система наведения ракет в левом носовых подфюзеляжных обтекателях, пушечный прицел ПКВ или (на Ми-24В) ИЛС, приемник предупреждения о РЛ облучении, ИК система создания помех «Липа», система опознавания госпринадлежности, фотокинопулемет, контейнеры АСО-2 со 132 ЛЦ. Пилотажно-навигационное оборудование включает систему автоматического управления полетом САУ-В24-1 с автопилотом ВУАГ1-1 для автоматической стабилизации вертолета по крену, курсу, тангажу, барометрической высоте и скорости полета. Имеются также автоматические радиокомпасы АРК-15М и АРК-У2, доплеровский измеритель скорости и угла сноса ДИСС-15Д, радиовысотомер РВ-5, комбинированная курсовая система «Гребень-1″. В состав приборного оборудования входят командный пилотажный прибор ПКП-72М, указатель крена и тангажа УКТ-2, радиомагнитный индикатор РМИ-2. Связная аппаратура включает командные УКВ радиостанции Р-860, Р-863 и Р-828, связную КВ радиостанцию «Карат», самолетное переговорное устройство СПУ-8. Имеется бортовой регистратор САРПП-12, для оповещения экипажа об аварийных ситуациях в полете установлена аппаратура речевых сообщений РИ-65.

На Ми-24Д установлена кабина с тандемным расположением членов экипажа. Летчик находится в задней кабине и осуществляет управление вертолетом, а оператор — спереди и способен управлять системой вооружения. Фонари кабины выполнены из оргстекла с установкой системы герметизации и кондиционирования, позволяющей выполнять полеты в условиях радиационного и химического заражения. Вертолет Ми-24Д снабжен установкой УСПУ-24 с дистанционным управлением, оборудованной четырехствольным пулеметом ЯкБ-12,7 мм с боекомплектом 1400 патронов.

На Ми-24П установлена 30-мм двухствольная пушка ГШ-30 в правом фюзеляжном обтекателе или спаренная пушка калибра 23 мм в подвижной носовой установке. На внешних узлах подвешиваются 12 сверхзвуковых ПТУР «Штурм-В» или управляемые ракеты ближнего воздушного боя Р-60, блоки УБ-32-57 или УБ-20-57 с неуправляемыми авиационными ракетами С-5 (32*57 мм или 20*57) или блоки с НАР С-8 (80мм) или с НАР калибра 240 мм, пушечный контейнер УПК-23-250 с пушкой ГШ-23, контейнеры с пулеметами или гранатометами, до 1500 кг бомб. Вертолет оснащен оптико-электронной обзорно-прицельной системой, приемником предупреждения о радиолокационном облучении, системой инфракрасных помех «Липа» и системой опознавания госпринадлежности. На вертолете установлено пилотажно-навигационное оборудование, состоящее из системы автоматического управления САУ-24-1 с автопилотом ВУ-АП-1 для автоматической стабилизации машины по курсу, крену и тангажу, высоте и скорости. Также имеются автоматические радиокомпасы АРК-15М и АРК-У2, доплеровский измеритель скорости и угла сноса ДИСС-15Д, радиовысотомер РВ-5, курсовая система «Гребень-1″, УКВ-радиостанция Р-863, самолетное переговорное устройство СПУ-8, речевой информатор РИ-65 и бортовой регистратор полетных данных САРПП-12. На вертолетах Ми-24 в 1975 и 1978 годах был установлен ряд мировых рекордов. В вооруженных силах России вертолеты Ми-24 постепенно заменяются на более современные машины Ка-50Ми-28 и Ка-52.

Полезная нагрузка

До 8 солдат или 4 носилок.

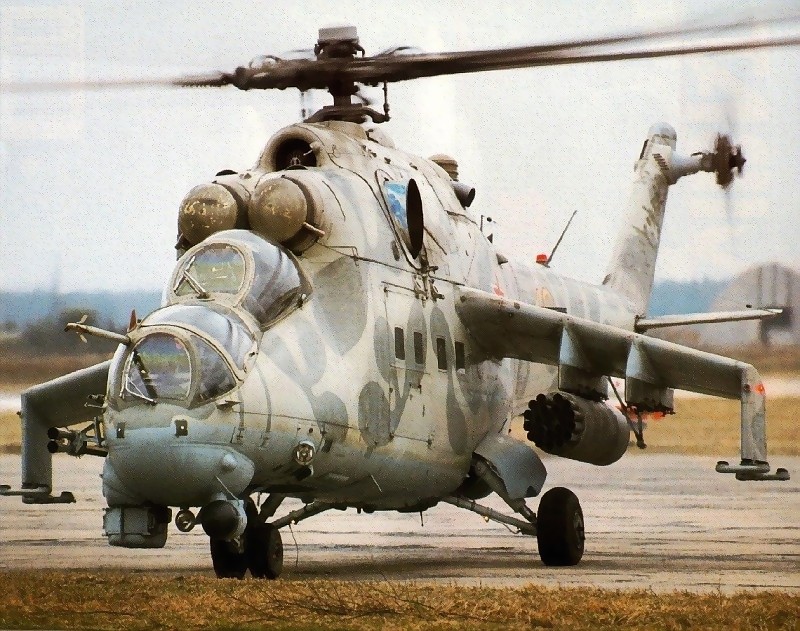

Тактико-технические характеристики

Год принятия на вооружение (Ми-24Д) — 1973
Диаметр главного винта — 17,3 м
Диаметр хвостового винта — 3,91 м
Длина — 17,51 м
Высота — 6,5 м
Масса, кг
- пустого — 8200
- нормальная взлетная — 11200
- максимальная взлетная — 12000
Внутренние топливо — 1500 кг + 1000 опционально
ПТБ — 1200 (4 х 500 л)
Тип двигателя — 2 х ГТД Климов ТВ3-117
Мощность — 2 х 1620 кВт (2 х 2220 л.с.)
Максимальная скорость — 335 км/ч
Крейсерская скорость — 270 км/ч
Практическая дальность — 1000 км
Дальность действия — 224 км
Скороподъемность — 750 м/мин
Практический потолок — 4500 м
Статический потолок — 1500 м
Экипаж — 2 + 1 (опционально) чел.

Полезная нагрузка

До 8 солдат или 4 носилок.

Вооружение

1 х 12.7-мм пулемет или 1 х12.7-мм четырехствольный пулемет ЯкБ-12.7 или 23-мм двухствольная пушка ГШ-23Л или 30-мм пушка ГШ-30. Боевая нагрузка — до 2400 кг на 6 узлах подвески: 4 ПУ УВ-32-57 32х55-мм НУР С-5 или 2 ПУ УБ-20-8 20х80-мм С-8 НУР, и 4 ПТУР М-17П Скорпион. или 12 ПТУР Штурм-В или УР «воздух-воздух» Р-60, или ПУ УВ-20-57 20х55-мм НУР С-5 или 240-мм НУР, или контейнеры УПК-23-250 с 23-мм пушкой ГШ-23Л и 250 патронами, контейнеры с пулеметами или 30-мм гранатометами, или 1500 кг бомб малого калибра в том числе кластерные, напалмовые, дымовые. Возможно установка поставщика мин ПФМ-1.

Модификации

Ми-24 - кабина «верандой», вооружение: в носу — подвижная пулеметная установка HУВ-1 c пулеметом А-12,7, блоки HУРС C-5 и 4 ПТУР 9М17 противотанкового комплекса «Фаланга-М» (внешне — это такие маленькие, с довольно большим для такой ракеты крылом). Опытные машины.

Ми-24А - практически то же самое (немного удлиннена кабина), только в серии. Построено около 250 машин. Часть выпущена в учебном варианте Ми-24У. От боевого он отличался отсутствием носового пулемета, вместо которого в передней кабине летчика-инструктора были установлены полноценное пилотажно-навигационное оборудование и стандартные рычаги управления.

Ми-24Б - аналог Ми-24А, кроме вооружения — в носу стояла подвижная пулеметная установка УСПУ-24 с высокотемпным пулеметом ЯКБ-12,7. В серию не пошел из-за неудовлетворительного обзора из кабины.

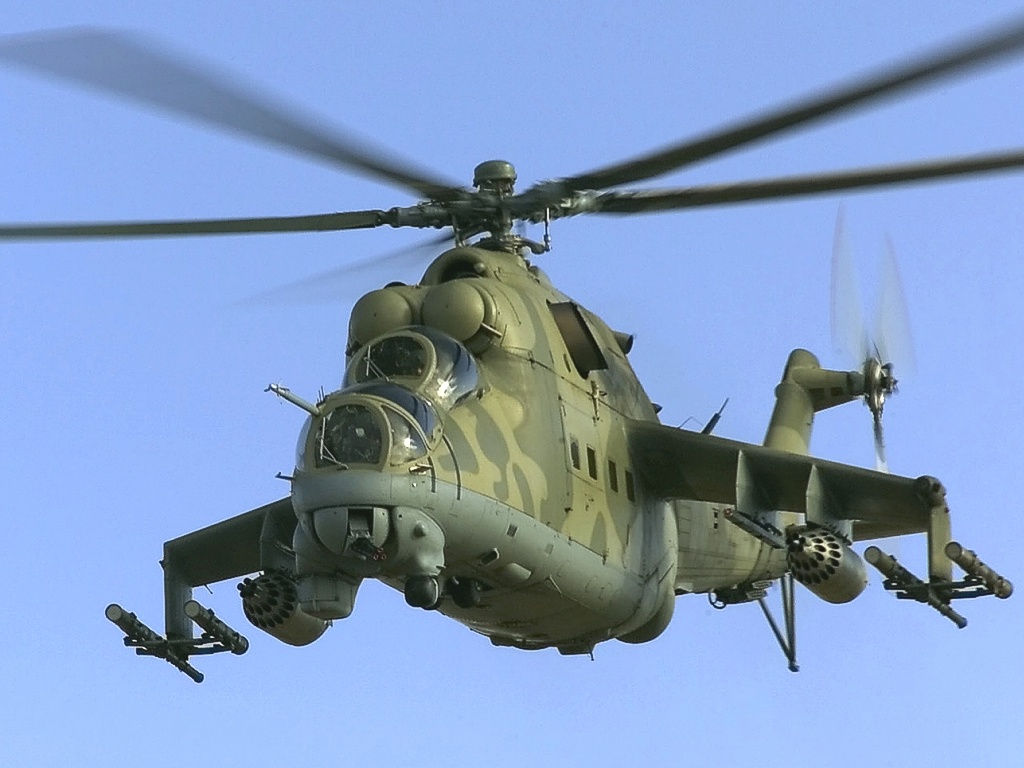

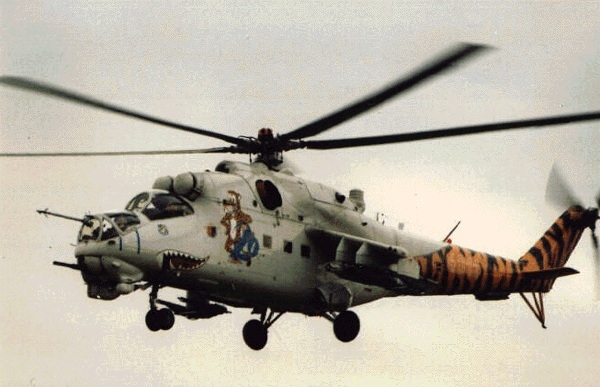

Ми-24В - раздельные кабины, пулемет ЯКБ-12,7 и противотанковый комплекс «Штурм-В». Однако из-за неготовности комплекса, под который изначально создавался Ми-24, в серию пошел с комплексом «Фаланга-М» под названием Ми-24Д (с 1973 г. Всего до 1977 г. построили около 350 таких машин). Часть машин выпущена в варианте Ми-24ДУ, с кабиной инструктора вместо оператора). Hа экспорт Ми-24Д поставлялся под обозначением Ми-25. Собственно Ми-24В (в том варианте, в котором он был задуман т.е. с комплексом «Штурм-В»: до 8 ракет в длинных цилиндрических контейнерах) пошел в серию c 1976 года (построено около 1000 машин, на экспорт шел под обозначением Ми-35).

Ми-24РХР - вариант (на основе Ми-24Д) радиохимической разведки с концевыми крыльевыми узлами для размещения средств радиационной / химической / бактериологической разведки и со снятыми оптико-прицельной и радиокомандной системами в носовых обтекателях.

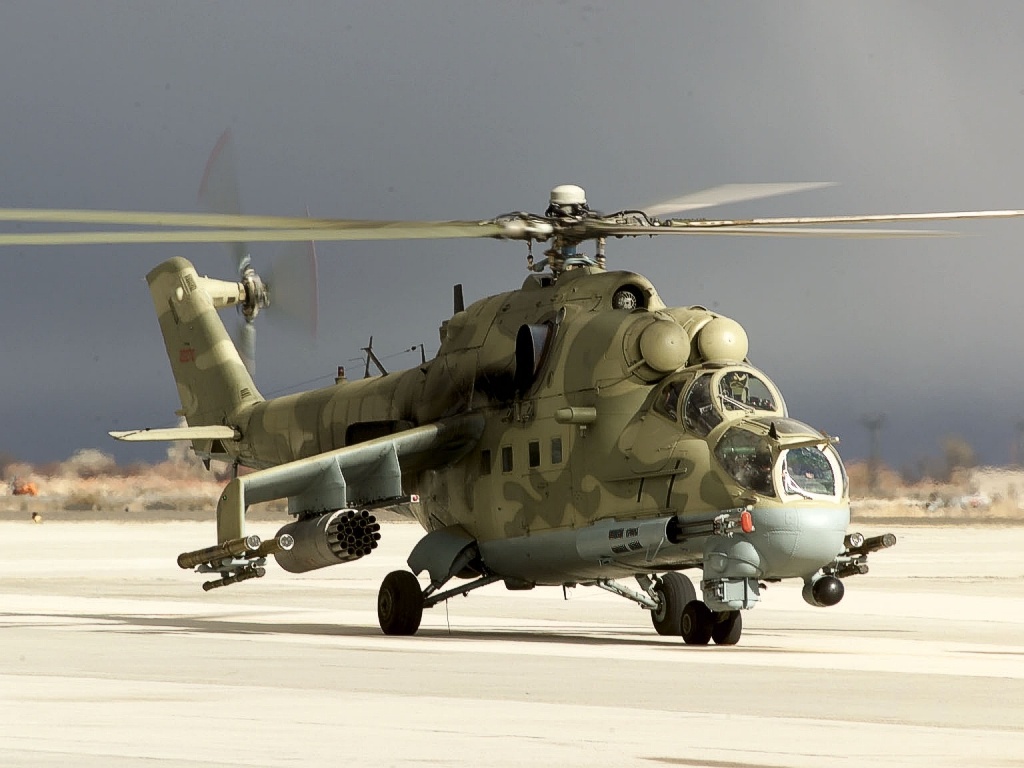

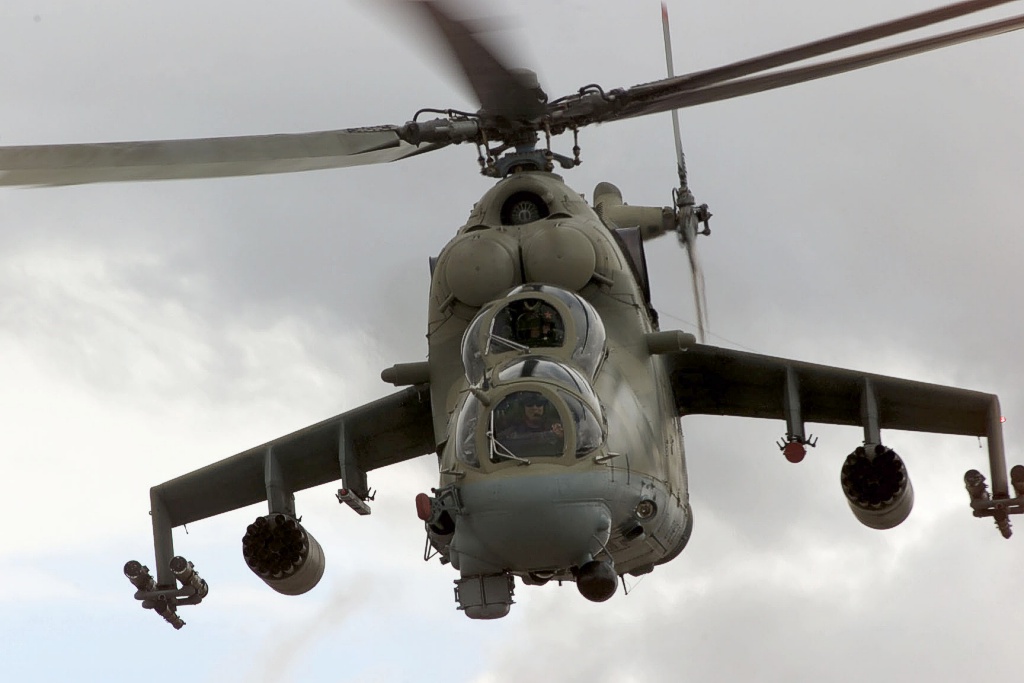

Ми-24П - аналог Ми-24В, но с неподвижно установленной с правого борта двухствольной пушкой ГШ-30 (два длинных ствола с коническими насадками на концах). Пулемет и его прицельный комплекс сняты, поскольку прицеливание осуществлялось самим вертолетом. В серии с 1981 года, построено 620 машин.

Ми-24ВП - то же, что и Ми-24В, но с подвижной установкой HППУ-23 с двухствольной пушкой ГШ-23Л вместо пулемета ЯКБ-12,7. В серии был с 1989 года.

Ми-24БМТ - минный тральщик на базе Ми-24А. Снято все вооружение, броня и крыло. Установлено траловое устройство и доп. топливный бак. Сделан в единственном экземпляре (1974 год), в серии не был.

Ми-24Р - разведчик химической и радиационной обстановки на базе Ми-24В. Оснащен контейнерами со спецоборудованием на подкрыльевых пилонах и дистанционно управляемым экскаватором для взятия проб грунта.

Ми-24К - разведывательно-корректировочный вертолет для сухопутных войск (также на базе Ми-24В). Построено примерно по полторы сотни Ми-24Р и Ми-24К.

А-10 - специально обегченный бескрылый вариант Ми-24А для рекордных полетов (1975 год). В единственном экземпляре.

Ми-24ПС - милицейский патрульно-спасательный вертолет. Известно два варианта. Один — на базе Ми-24П и вооружен 30-мм неподвижной пушкой ГШ-30К. Оснащен системой спутниковой связи и комплексом связи, применяемым российским спецназом. Установлена поисковая фара ФПП-7, громкоговорители и гиростабилизированный оптический комплекс. Кроме того, в носовой части фюзеляжа установлен метеолокатор. В грузовой кабине может транспортироваться штурмовая группа из шести человек. Для облегчения десантирования на фюзеляже вертолета установлены поручни, захваты и зацепы (одновременно по канатам могут опускаться на землю четыре человека), а также бортовая лебедка ЛПГ-4. Второй Ми-24ПС не оснащен метеолокатором и пулеметно-пушечным вооружением. Крыло меньшего размаха, под которым на пилонах крепятся два подвесных топливных бака. В носовой части фюзеляжа машины в подвижном шарообразном контейнере установлен тепловизор, служащий для поиска объектов ночью. Имеются мощные громкоговорители.

Ми-24ВМ - проект модернизации существующих Ми-24ВП с новым РЭО, комплексом вооружения «Атака-В» + возможностью подвески ракет класса «воздух-воздух» комплекса «Игла-В», рулевым винтом по типу Ми-28 и рядом доработок по планеру.

Ми-24Л - вариант с отрицательным поперечным V крыла, на концах которого расположены пилоны для подвески ракет, и с размещением (на вертолетах позднего выпуска) рулевого винта слева по борту (вместо прежнего правого размещения).

Ми-25 - экспортный вариант вертолета Ми-24Д.

Ми-35 - экспортный вариант Ми-24В.

Ми-35П - экспортный вариант Ми-24Д.
